Dwubiegunowy modułowy wyłącznik nadprądowy AC 32–63 A 4,5 kA, charakterystyka B/C/D KNB2-63S1 Korlen

4.5kA zdolność wyłączania · 32-63A · ochrona przeciążeniowa i zwarciowa

Wyłącznik nadprądowy KNB2-63S1 2P 32-63A AC chroni obwody odbiorcze i rozdzielcze przed przeciążeniem i zwarciem. Zgodny z IEC/EN 60898-1, zapewnia niezawodną zdolność wyłączania w instalacjach elektrycznych domowych, komercyjnych i lekko przemysłowych.

✓
KNB2-63S1 — wyłącznik nadprądowy AC (MCB)2P · 32-63A · 4.5kA · B C

Gwarancja do trzech lat

IEC/EN 60898-1

Bezpośrednio od producenta

Kluczowe parametry

Model — KNB2-63S1
Bieguny — 2P
Prąd znamionowy — 32-63A
Zdolność wyłączania / rozładowania — 4.5kA
Napięcie znamionowe — 415 V AC
Znamionowy prąd roboczy — 32–63A
Prąd ramowy — 63 A
Typ wyzwalacza — B, C, D

Kategoria: 4.5kA

Opis
Informacje dodatkowe

Description

Wyłącznik nadprądowy AC KNB2-63S1 (MCB)

4.5kA
2P · 32-63A · B C · 4.5kA

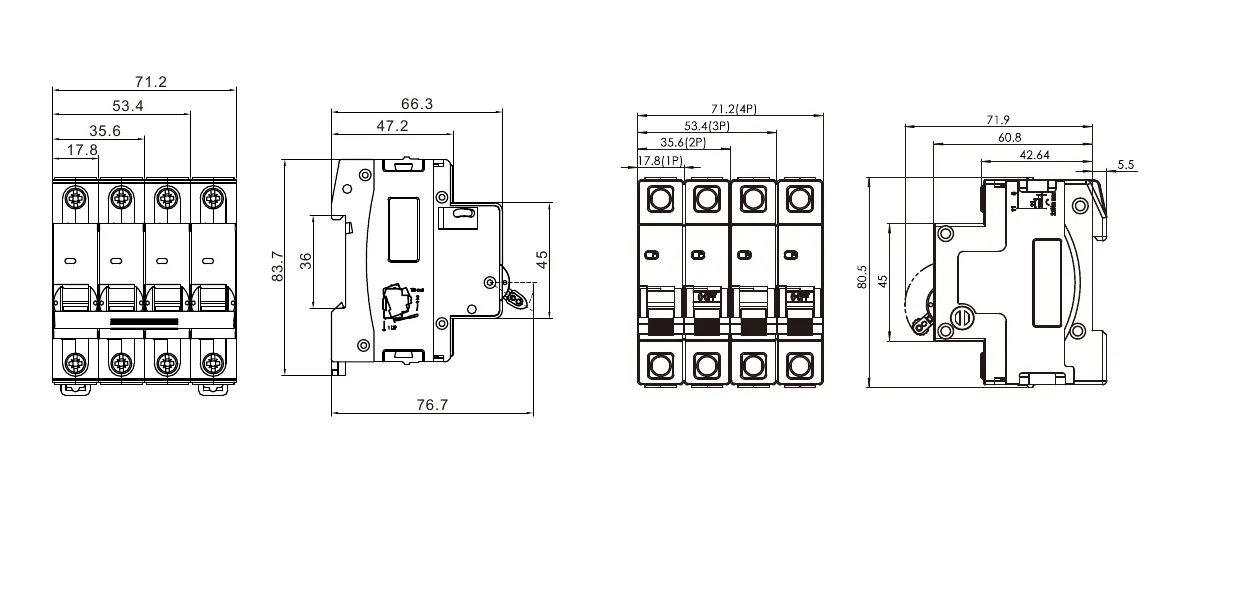

Schemat podłączenia

Schemat podłączenia KNB2-63S1 AC MCB

Parametry techniczne

Parametr	Wartość
Zgodność z normami	IEC/EN 60898-1
Zastosowanie	Obwody rozdzielcze AC (ochrona przed przeciążeniem i zwarciem; rzadkie łączenia)
Liczba biegunów	2P
Napięcie znamionowe	415 V AC
Częstotliwość znamionowa	50/60 Hz
Prąd ramowy	63 A
Znamionowy prąd roboczy	32–63A
Typ wyzwalacza	B, C, D
Zdolność załączania i wyłączania	4.5 kA
Trwałość mechaniczna	10,000 cykli
Trwałość łączeniowa	4,000 cykli
Sygnalizacja stanu	WYŁĄCZONY (zielony) / ZAŁĄCZONY (czerwony) / Wyzwolony awaryjnie (żółty)
Sposób montażu	35 mm standardowa szyna DIN
Szerokość modułu	35.6 mm (2 moduły po 17.8 mm)
Stopień ochrony	IP20
Certyfikaty	CB, CE, SEMKO

Normy & certyfikaty

Wyłącznik KNB2-63S1 został zaprojektowany zgodnie z normą IEC/EN 60898-1 i jest dostępny z certyfikatami CB, CE, SEMKO. Dokumentacja certyfikacyjna może być dostarczona zgodnie z wymaganiami projektu oraz rynku docelowego.

Norma: IEC/EN 60898-1.
Certyfikaty: CB, CE, SEMKO.
Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).

Wsparcie dostaw OEM & B2B

KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych i klientów projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.

Jeżeli konfiguracja KNB2-63S1 nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Dostępne próbki do oceny produktu.
Elastyczne ilości przy zakupach projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna oraz wsparcie w zakresie certyfikacji.

Poproś o wycenę

Najczęściej zadawane pytania

Do czego służy wyłącznik nadprądowy KNB2-63S1?

Wyłącznik nadprądowy AC KNB2-63S1 jest przeznaczony do ochrony przeciążeniowej i zwarciowej w kompatybilnych obwodach rozdzielczych AC, chroniąc okablowanie, urządzenia oraz podłączone odbiorniki.

Jaka jest zdolność wyłączania KNB2-63S1?

Wyłącznik KNB2-63S1 zapewnia zdolność wyłączania 4.5kA w obowiązujących warunkach badawczych; parametr ten należy dobierać w zależności od spodziewanego prądu zwarciowego w miejscu instalacji.

Jakie charakterystyki wyzwalania są dostępne?

Dostępne są charakterystyki wyzwalania typu B, C i D dla różnych wymagań dotyczących obciążenia i prądu rozruchowego. Odpowiednią charakterystykę należy dobrać w zależności od podłączonego obciążenia.

Jak zamontować wyłącznik KNB2-63S1?

Wyłącznik KNB2-63S1 jest przeznaczony do montażu na standardowej szynie DIN 35mm w kompatybilnych modułowych rozdzielnicach.

Czy mogę poprosić o próbki lub usługi OEM?

Tak. Próbki i wsparcie OEM/ODM są dostępne dla odpowiednich projektów B2B. Wyślij specyfikację elektryczną oraz ilość, aby otrzymać wycenę.
