Ogranicznik przepięć AC typ 1+2 4P, Imax 50 kA KNY2-40 Korlen
50kA zdolność wyłączania · ochrona przepięciowa instalacji AC
Ochronnik przepięciowy AC KNY2-40 4P odprowadza przepięcia przejściowe do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy T1+T2 zgodny z normą IEC 61643-11 zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwej elektroniki.
KNY2-40 — Ochronnik przepięciowy AC (SPD)4P · 50kA · T1+T2
Gwarancja do trzech lat
IEC 61643-11
Bezpośrednio od producenta
Kluczowe parametry
- Model — KNY2-40
- Bieguny — 4P
- Zdolność wyłączania / prąd wyładowczy — 50kA
- Liczba biegunów — 4P
- Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
- Certyfikaty — CB, CE
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — dostępne indywidualne oznakowanie i opakowania
Description
KNY2-40 Ochronnik przepięciowy AC (SPD)
Ochronnik przepięciowy AC KNY2-40 4P odprowadza przepięcia przejściowe do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy T1+T2 zgodny z normą IEC 61643-11 zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwej elektroniki.

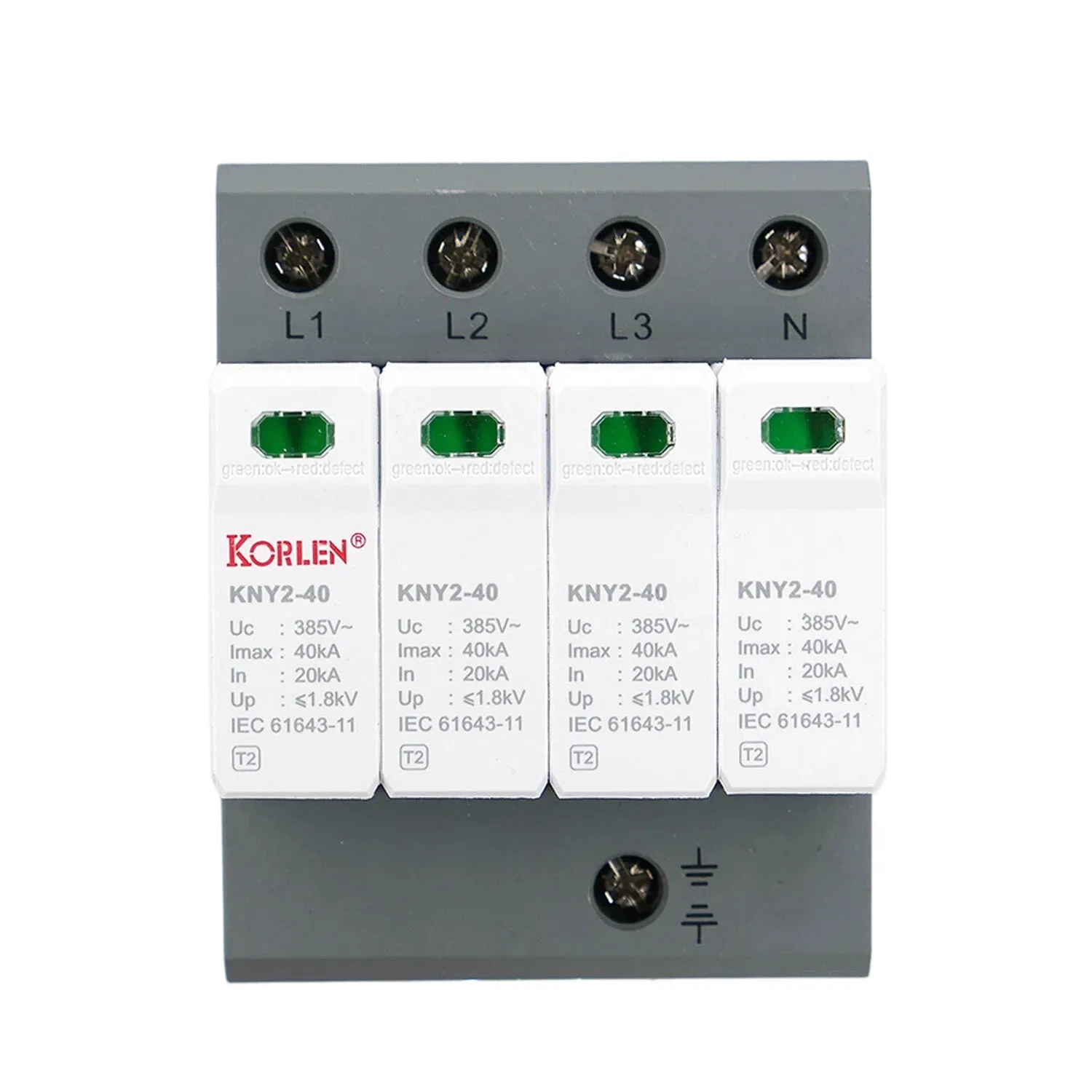

Zastosowania & ochrona obwodów
Ochronnik przepięciowy AC SPD KNY2-40 chroni rozdzielnice, aparaturę łączeniową i wrażliwe urządzenia przed przepięciami przejściowymi. Jest powszechnie stosowany w budynkach komercyjnych, zakładach przemysłowych i urządzeniach OEM.
- Rozdzielnice główne i podrozdzielnice
- Instalacje elektryczne budynków komercyjnych
- Przemysłowe urządzenia sterowania i automatyki
- Wrażliwa elektronika i systemy danych

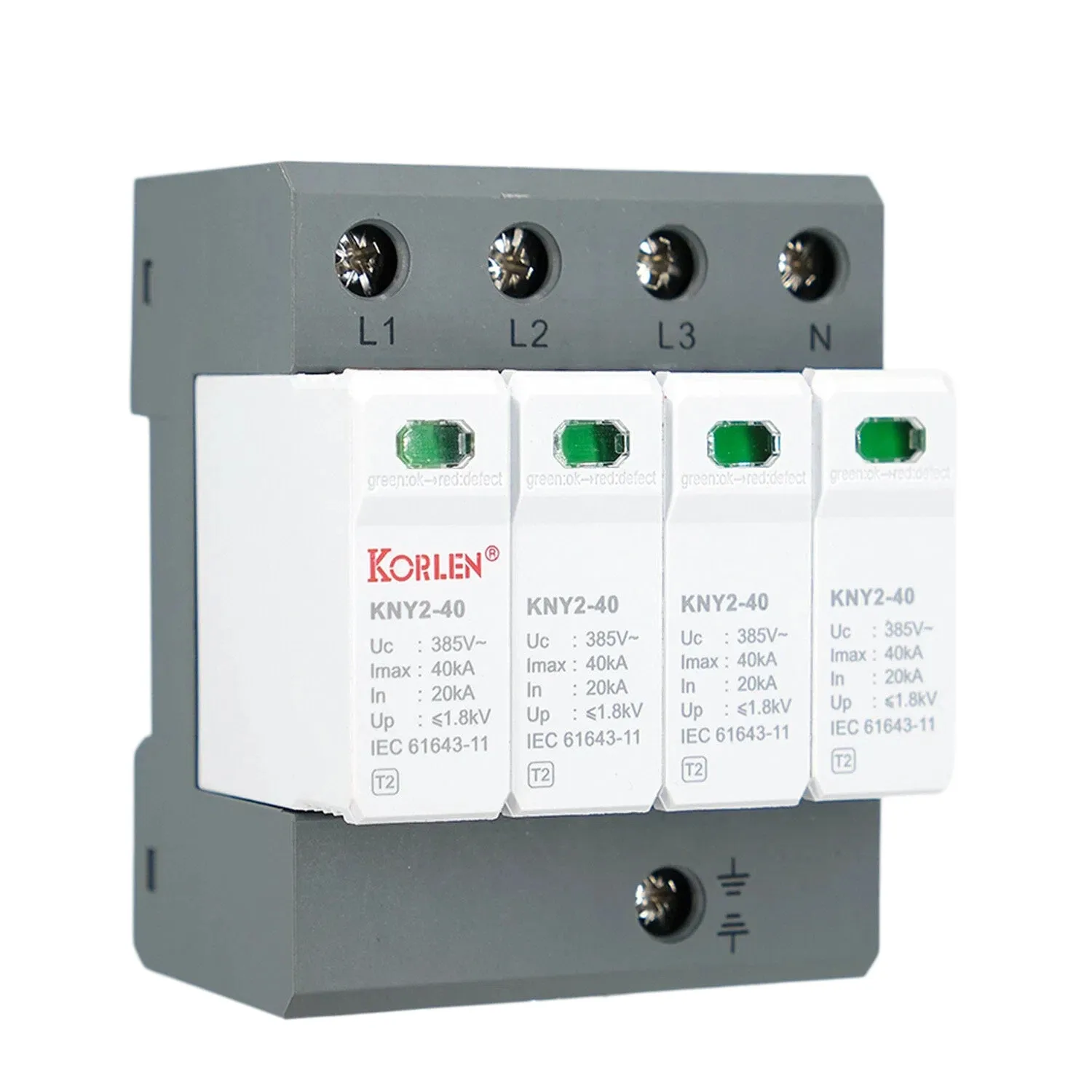

Konstrukcja & niezawodność działania
Ochronnik KNY2-40 wykorzystuje warystory MOV o dużej energii z odłącznikiem termicznym, zapewniając szybkie zadziałanie i niezawodne ograniczanie przepięć w kompaktowej obudowie na szynę DIN.
- Warystor tlenkowy (MOV) o dużej energii
- Odłącznik termiczny ze wskaźnikiem stanu
- Szybka reakcja przy tłumieniu przepięć
- Montaż na szynie DIN 35 mm

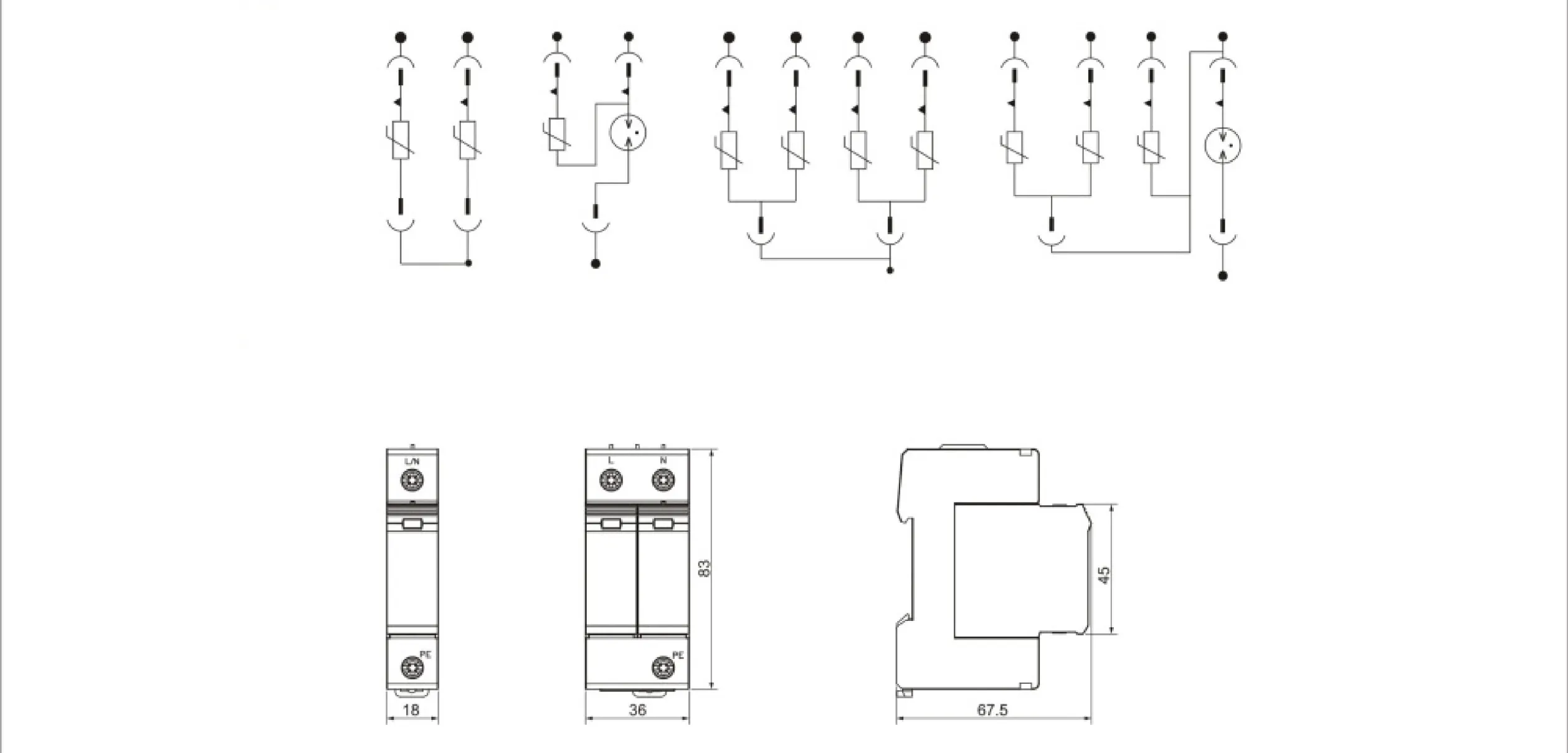

Schemat połączeń
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 |
| Klasyfikacja SPD | T1+T2 |
| Zastosowanie | Systemy rozdziału mocy AC; ochrona przed przepięciami atmosferycznymi i łączeniowymi |
| Systemy sieci | TN-S, TN-C, TT |
| Liczba biegunów | 4P |
| Maksymalne ciągłe napięcie robocze Uc | 275 / 320 / 385 V AC |
| Napięcie znamionowe Un | 220 V AC |
| Znamionowy prąd wyładowczy In | 20 kA |
| Maksymalny prąd wyładowczy Imax | 50 kA |
| Udarowy prąd wyładowczy Iimp | 12.5 kA |
| Poziom ochrony napięciowej Up (L-N) | 1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V) |
| Poziom ochrony napięciowej Up (N-PE) | 1.2 kV |
| Czas zadziałania | 25 ns |
| Dopuszczalny prąd zwarciowy Isccr | 25,000 A |
| Tryby ochrony | L-PE / N-PE / L-N |
| Element ochronny | Warystor MOV o dużej energii |
| Sygnalizacja zdalna | Opcjonalny; styk NO/NC, 220 V / 0.5 A |
| Zdolność przyłączeniowa zacisku | 4-16 mm² |
| Zalecany przekrój przewodu | >10 mm² |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
| Stopień ochrony | IP20 |
| Materiał obudowy | PBT / PA |
| Stopień trudnopalności | UL94 V-0 |
| Temperatura pracy | -40°C do +70°C |
| Wilgotność względna podczas pracy | 5%-95% |
| Certyfikaty | CB, CE |
Normy & certyfikaty
Ochronnik KNY2-40 został zaprojektowany zgodnie z normami GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 i jest dostępny z certyfikatami CB, CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu oraz rynku docelowego.
- Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeśli ma zastosowanie).
Wsparcie dostaw OEM & B2B
Firma KORLEN wspiera dystrybutorów, producentów OEM, instalatorów elektrycznych oraz klientów projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeśli konfiguracja KNY2-40 nie pasuje do Twojego projektu, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Próbki dostępne do oceny produktu.
- Elastyczne ilości dla zakupów projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.
Często zadawane pytania
Do czego służy ochronnik przepięciowy KNY2-40?
Ochronnik przepięciowy KNY2-40 chroni instalacje i urządzenia elektryczne przed przepięciami atmosferycznymi i łączeniowymi.
Jaka jest zdolność odprowadzania prądu?
Ochronnik KNY2-40 zapewnia zdolność odprowadzania prądu 50kA, dobieraną w zależności od poziomu narażenia instalacji.
Gdzie należy zamontować KNY2-40?
Jest podłączany równolegle do chronionego obwodu na szynie DIN 35 mm, możliwie najbliżej chronionego urządzenia.
Z jakimi normami jest zgodny KNY2-40?
Ochronnik KNY2-40 spełnia wymagania norm IEC 61643-11 i GB/T 18802.11 dla ochronników przepięciowych.
Często zadawane pytania (FAQ)
Czy jesteście producentem czy firmą handlową?
Jak długo obowiązuje gwarancja jakości?
Czy posiadacie certyfikaty firmy lub produktów?
Czy zapewniacie próbki?
Czy oferujecie zniżki?
Czy mogę otrzymać ceny produktów?
Czy świadczycie usługi OEM i ODM?
Jaki jest termin realizacji standardowego zamówienia?
