Czterobiegunowy wyłącznik nadprądowy DC 6–25 A 15 kA KNB2-63S6Z Korlen

Zdolność wyłączania 15kA · 6-25A · 1000V · ochrona obwodów DC

Wyłącznik nadprądowy DC KNB2-63S6Z 4P 6-25A zapewnia ochronę przeciążeniową i zwarciową obwodów prądu stałego o napięciu do 1000V. Konstrukcja gaszenia łuku skutecznie przerywa prąd DC bez powstawania długotrwałego łuku, dzięki czemu wyłącznik nadaje się do instalacji fotowoltaicznych, telekomunikacyjnych oraz dystrybucji energii DC.

✓
KNB2-63S6Z — Wyłącznik nadprądowy DC (DC MCB)4P · 6-25A · 15kA

Gaszenie łuku DC

IEC/EN 60898-1

Bezpośrednio z fabryki

Kluczowe parametry

Model — KNB2-63S6Z
Bieguny — 4P
Prąd znamionowy — 6-25A
Napięcie — 1000V
Zdolność wyłączania / rozładowania — 15kA
Napięcie znamionowe — 1000 V DC
Prąd znamionowy — 6–25 A
Liczba biegunów — 4P

Kategoria: 15kA

Opis
Informacje dodatkowe

Description

KNB2-63S6Z Wyłącznik nadprądowy DC (DC MCB)

15kA
4P · 6-25A · 1000V · 15kA

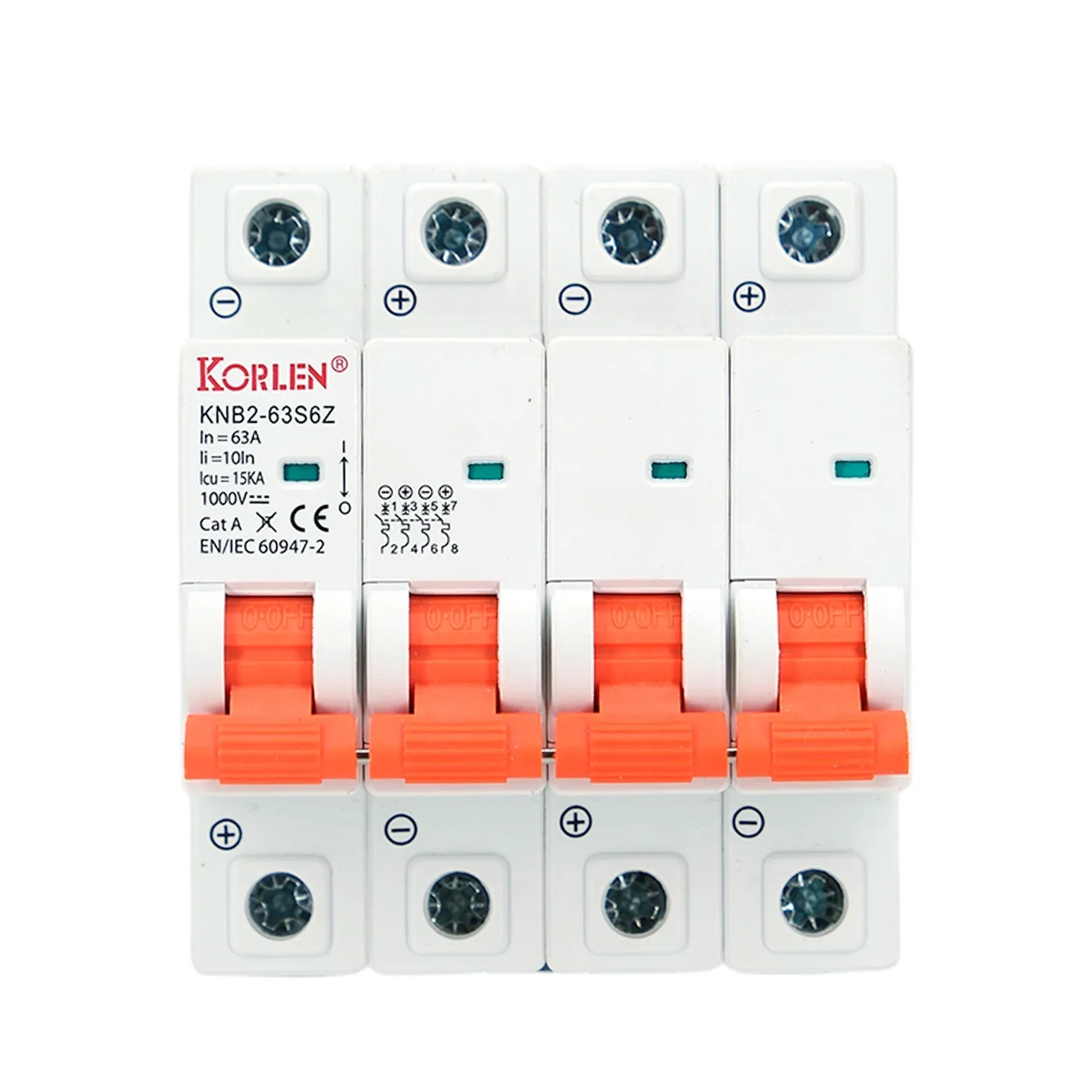

Zastosowania i ochrona obwodów

Wyłącznik KNB2-63S6Z DC MCB został zaprojektowany do obwodów dystrybucji DC wymagających niezawodnej ochrony. Znajduje szerokie zastosowanie w instalacjach fotowoltaicznych, zasilaczach DC, szafach telekomunikacyjnych i przemysłowych tablicach DC.

Stringi DC w instalacjach fotowoltaicznych i obwody skrzynek łączeniowych
Dystrybucja DC w telekomunikacji i centrach danych
Zasilacze DC i przemysłowe tablice DC
Systemy bateryjne i magazyny energii

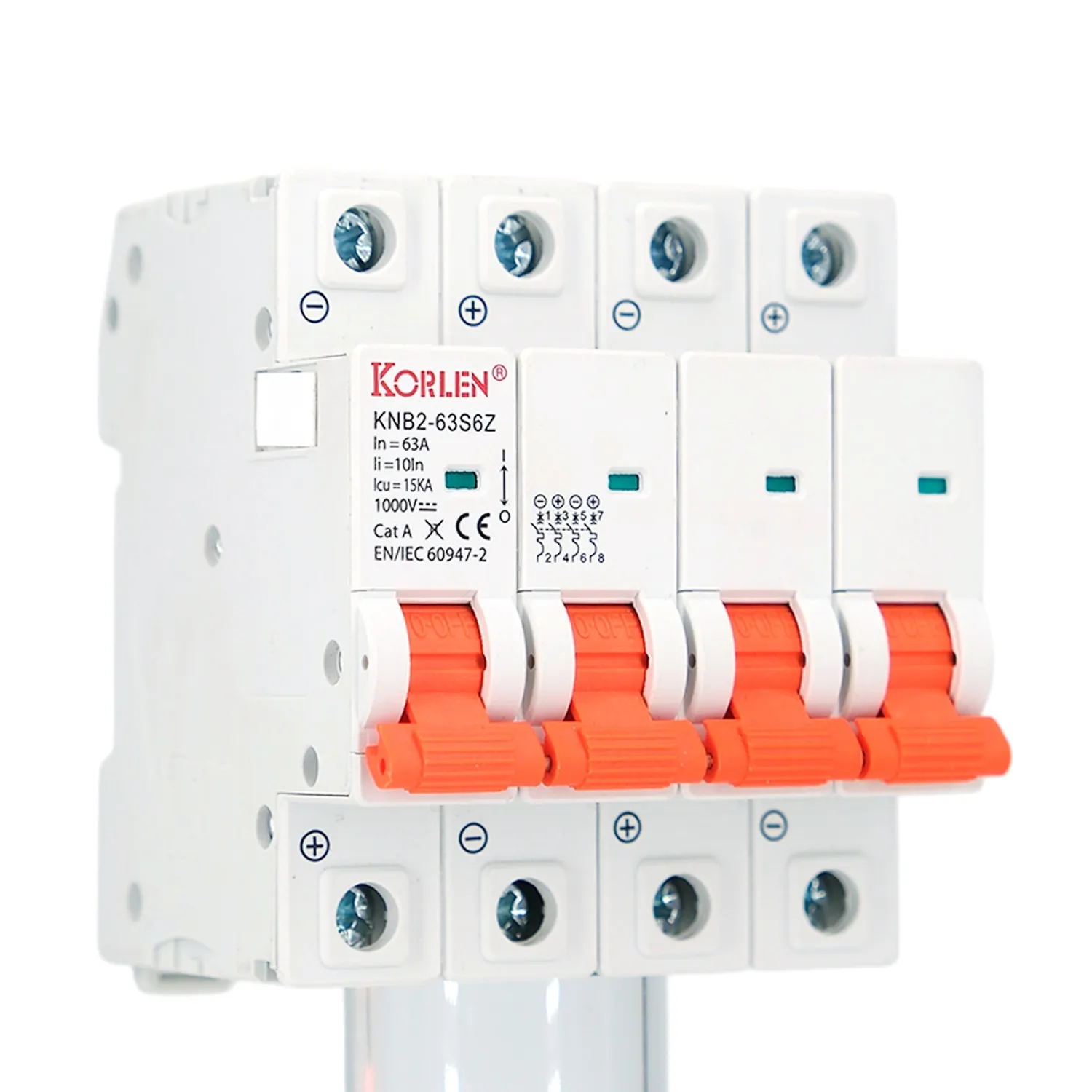

Konstrukcja i niezawodność działania

Wyłącznik KNB2-63S6Z wyposażono w dedykowany system gaszenia łuku DC, który niezawodnie przerywa łuk prądu stałego. Dzięki stykom o wysokim przewodnictwie i trwałej obudowie urządzenie charakteryzuje się długą żywotnością w instalacjach DC.

Dedykowana konstrukcja gaszenia łuku DC
Styki srebrne o wysokim przewodnictwie
Trudnopalna obudowa o stopniu ochrony IP20
Czytelna sygnalizacja stanu ZAŁĄCZONY/WYŁĄCZONY

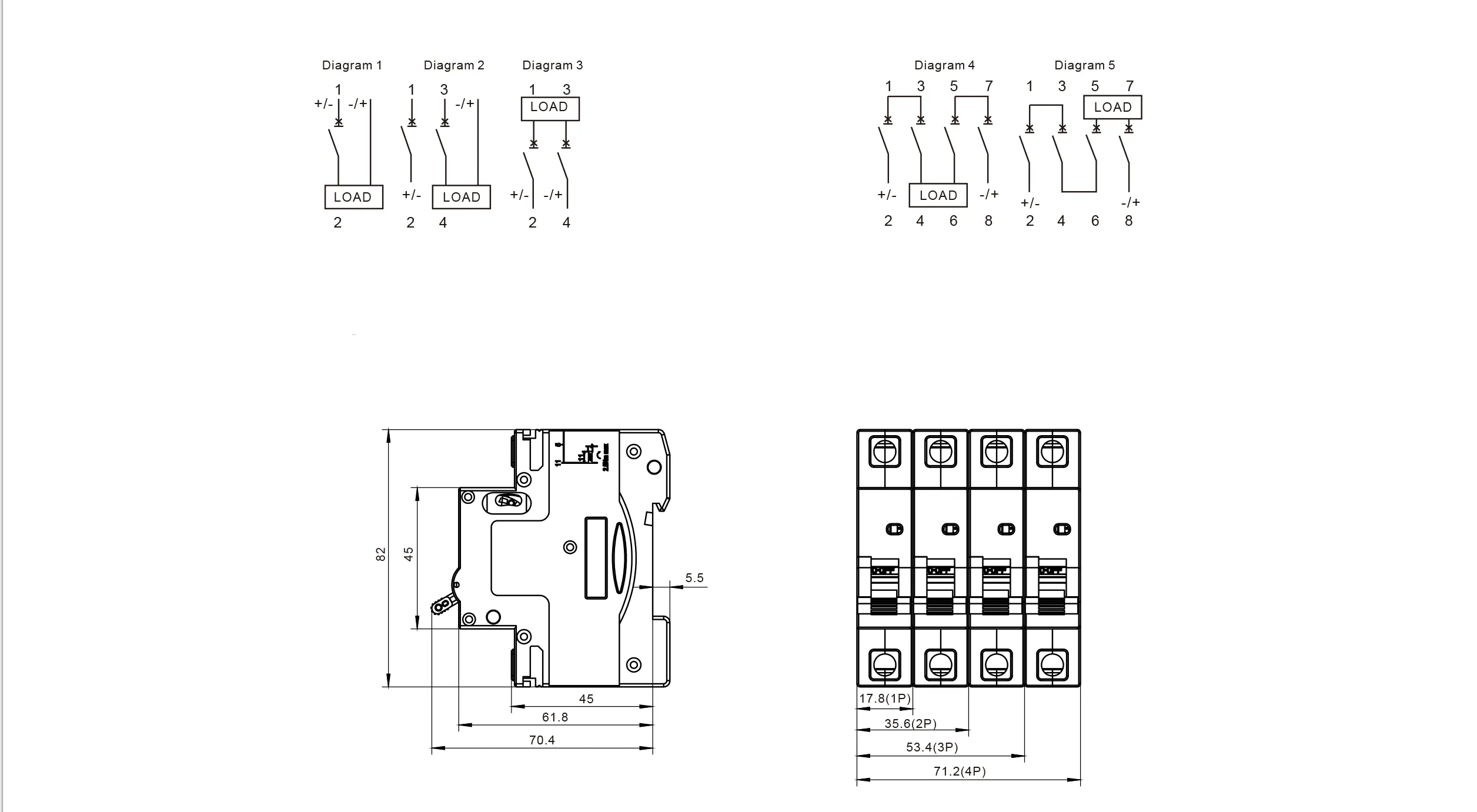

Schemat podłączenia

KNB2-63S6Z schemat podłączenia DC MCB

Parametry techniczne

Parametr	Wartość
Model	KNB2-63S6Z
Zgodność z normami	IEC/EN 60947-2
Zastosowanie	Instalacje fotowoltaiczne i obwody dystrybucji DC (ochrona przeciążeniowa i zwarciowa)
Liczba biegunów	4P
Napięcie znamionowe	1000 V DC
Prąd znamionowy	6–25 A
Zdolność wyłączania	15 kA
Charakterystyka wyzwalania	Bezzwłoczny wyzwalacz magnetyczny ≈10 × In
Trwałość mechaniczna	20,000 cykli łączeń
Trwałość łączeniowa	1,500 cykli łączeń
Moment dokręcania zacisków	3.0 N·m
Stopień ochrony	IP20
Sposób montażu	35 mm DIN rail
Certyfikaty	CB, CE, SEMKO

Normy i certyfikaty

Wyłącznik KNB2-63S6Z został zaprojektowany zgodnie z normą IEC/EN 60947-2 i jest dostępny z certyfikatami CB, CE, SEMKO. Dokumentacja certyfikacyjna może zostać udostępniona w zależności od wymagań projektu i rynku docelowego.

Norma: IEC/EN 60947-2.
Certyfikaty: CB, CE, SEMKO.
Stopień ochrony: IP20 (jeśli ma zastosowanie).

Wsparcie dostaw OEM i B2B

Firma KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz klientów projektowych w doborze produktów, dostarczaniu próbek, dokumentacji technicznej i przygotowywaniu ofert handlowych.

Jeżeli konfiguracja KNB2-63S6Z nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Próbki dostępne do oceny produktu.
Elastyczne ilości dla zakupów projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.

Zapytaj o wycenę

Najczęściej zadawane pytania

Do czego służy wyłącznik KNB2-63S6Z DC MCB?

Wyłącznik nadprądowy DC KNB2-63S6Z chroni obwody prądu stałego przed przeciążeniem i zwarciem, w tym instalacje fotowoltaiczne, telekomunikacyjne oraz zasilania DC.

Jakie jest napięcie znamionowe wyłącznika KNB2-63S6Z?

Wyłącznik KNB2-63S6Z jest przeznaczony do pracy przy napięciu 1000V DC i oferuje zdolność wyłączania 15kA.

Dlaczego warto stosować dedykowany wyłącznik DC MCB?

Prąd stały nie gaśnie samoczynnie tak jak prąd przemienny. Wyłącznik KNB2-63S6Z dzięki dedykowanej konstrukcji gaszenia łuku przerywa łuk DC w sposób niezawodny i bezpieczny.

Jak zamontować wyłącznik KNB2-63S6Z?

Montuje się go na standardowej szynie DIN 35 mm w tablicach dystrybucji DC lub w obudowach skrzynek łączeniowych.
