Dwubiegunowy MCB DC 32–63 A 6 kA do instalacji PV KNB2-63S5Z Korlen

Zdolność wyłączania 6kA · 32-63A · 500V · ochrona obwodów DC

Wyłącznik nadprądowy DC KNB2-63S5Z 2P 32-63A zapewnia ochronę przeciążeniową i zwarciową obwodów DC o napięciu do 500V. Konstrukcja gaszenia łuku przerywa prąd stały bez powstawania trwałego łuku, dzięki czemu wyłącznik nadaje się do zastosowań fotowoltaicznych, telekomunikacyjnych oraz dystrybucji DC.

✓
KNB2-63S5Z — DC Wyłącznik nadprądowy (DC MCB)2P · 32-63A · 6kA

Gaszenie łuku DC

IEC/EN 60898-1

Bezpośrednio z fabryki

Kluczowe parametry

Model — KNB2-63S5Z
Bieguny — 2P
Prąd znamionowy — 32-63A
Napięcie — 500V
Zdolność wyłączania / Rozładowanie — 6kA
Napięcie znamionowe — 500 V DC
Prąd znamionowy — 32–63 A
Liczba biegunów — 2P

Kategoria: 6kA

Opis
Informacje dodatkowe

Description

KNB2-63S5Z DC Wyłącznik nadprądowy (DC MCB)

6kA
2P · 32-63A · 500V · 6kA

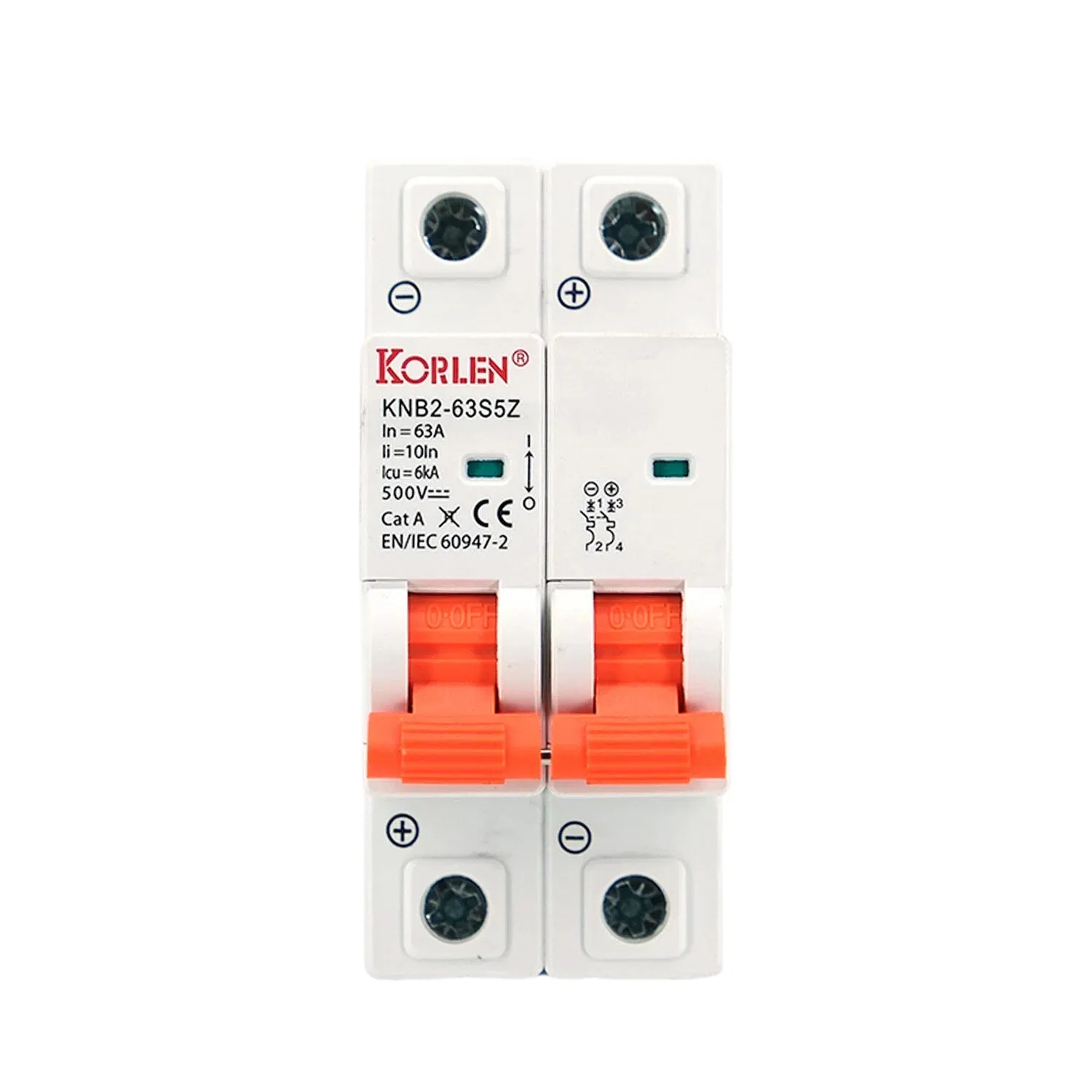

Zastosowania & ochrona obwodów

Wyłącznik nadprądowy DC KNB2-63S5Z (DC MCB) jest przeznaczony do obwodów rozdzielczych DC wymagających niezawodnej ochrony. Znajduje szerokie zastosowanie w instalacjach fotowoltaicznych, zasilaczach DC, szafach telekomunikacyjnych i przemysłowych tablicach rozdzielczych DC.

Łańcuchy modułów fotowoltaicznych DC i obwody skrzynek łączeniowych
Dystrybucja DC w telekomunikacji i centrach danych
Zasilacze DC i przemysłowe tablice rozdzielcze DC
Systemy akumulatorowe i magazyny energii

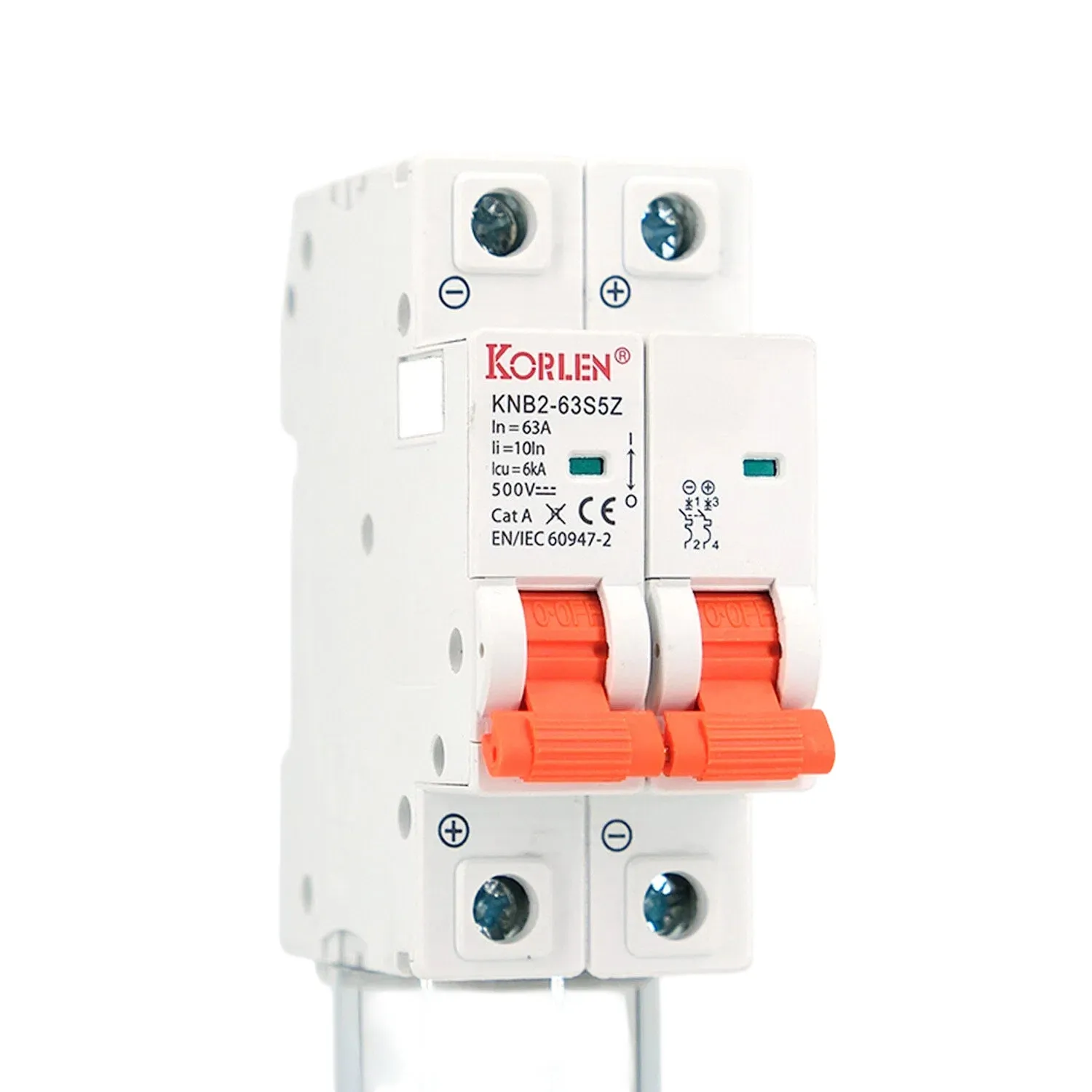

KNB2-63S5Z konstrukcja i niezawodność działania

Konstrukcja & niezawodność działania

Wyłącznik KNB2-63S5Z wykorzystuje dedykowany system gaszenia łuku DC, który niezawodnie przerywa łuk prądu stałego. Styki o wysokiej przewodności oraz trwała obudowa zapewniają długą żywotność w zastosowaniach DC.

Dedykowana konstrukcja gaszenia łuku DC
Styki srebrne o wysokiej przewodności
Obudowa trudnopalna o stopniu ochrony IP20
Czytelna sygnalizacja stanu ZAŁĄCZONY/WYŁĄCZONY

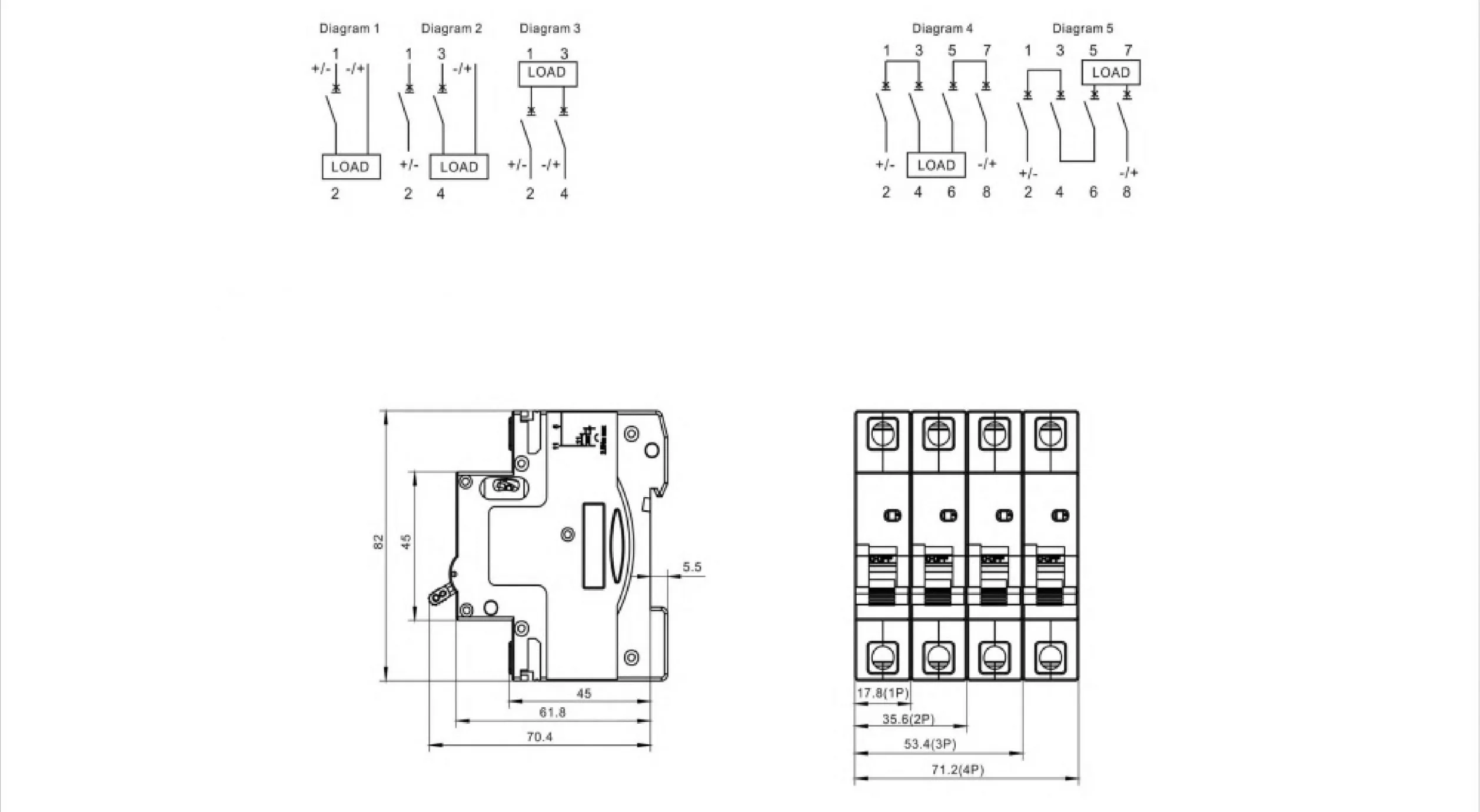

Schemat podłączenia

KNB2-63S5Z DC MCB — schemat podłączenia

Parametry techniczne

Parametr	Wartość
Model	KNB2-63S5Z
Zgodność z normami	IEC/EN 60947-2
Zastosowanie	Obwody fotowoltaiczne i rozdzielcze DC (ochrona przeciążeniowa i zwarciowa)
Liczba biegunów	2P
Napięcie znamionowe	500 V DC
Prąd znamionowy	32–63 A
Zdolność wyłączania	6 kA
Charakterystyka wyzwalania	Wyzwalacz magnetyczny bezzwłoczny ≈10 × In
Trwałość mechaniczna	20,000 cykli łączeń
Trwałość łączeniowa	1,500 cykli łączeń
Moment dokręcania śrub zaciskowych	3.0 N·m
Stopień ochrony	IP20
Sposób montażu	Szyna DIN 35 mm
Certyfikaty	CB, CE, SEMKO

KNB2-63S5Z DC Wyłącznik nadprądowy (DC MCB) normy i certyfikaty

Normy & certyfikaty

Wyłącznik KNB2-63S5Z został zaprojektowany zgodnie z normą IEC/EN 60947-2 i jest dostępny z certyfikatami CB, CE i SEMKO. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: IEC/EN 60947-2.
Certyfikaty: CB, CE, SEMKO.
Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).

KNB2-63S5Z DC Wyłącznik nadprądowy (DC MCB) OEM i wsparcie dostaw B2B

OEM & B2B wsparcie dostaw

Firma KORLEN wspiera dystrybutorów, producentów OEM, elektryków instalacyjnych oraz klientów projektowych, oferując pomoc w doborze produktów, próbki, dokumentację techniczną oraz wyceny handlowe.

Jeśli konfiguracja KNB2-63S5Z nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Dostępne próbki do oceny produktu.
Elastyczne ilości dla zakupów projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.

Zapytaj o wycenę

Często zadawane pytania

Do czego służy wyłącznik nadprądowy DC KNB2-63S5Z (DC MCB)?

Wyłącznik nadprądowy DC KNB2-63S5Z chroni obwody DC przed przeciążeniem i zwarciem, w tym w zastosowaniach fotowoltaicznych, telekomunikacyjnych oraz zasilania DC.

Jakie jest napięcie znamionowe wyłącznika KNB2-63S5Z?

Wyłącznik KNB2-63S5Z jest przystosowany do pracy przy napięciu 500V DC i ma zdolność wyłączania 6kA.

Dlaczego warto stosować dedykowany wyłącznik DC MCB?

Prąd stały nie gaśnie samoczynnie jak prąd przemienny. Wyłącznik KNB2-63S5Z wykorzystuje dedykowaną konstrukcję gaszenia łuku, aby niezawodnie i bezpiecznie przerywać łuk prądu stałego.

Jak zamontować wyłącznik KNB2-63S5Z?

Montowany jest na standardowej szynie DIN 35 mm wewnątrz rozdzielnic DC lub obudów skrzynek łączeniowych.
