RCBO 1P+N 10–63 A do obwodów końcowych KNLN6-63 Korlen
10-63A · połączona ochrona różnicowoprądowa i przetężeniowa
Wyłącznik KNLN6-63 1P+N 10-63A RCBO łączy ochronę różnicowoprądową i przetężeniową w jednym module na szynę DIN. W przypadku zwarć doziemnych wyzwala w ciągu 0,1 s, zapewniając jednocześnie ochronę przeciążeniową i zwarciową oraz oszczędność miejsca w rozdzielnicach.
KNLN6-63 — Wyłącznik różnicowoprądowo-nadprądowy (RCBO)1P+N · 10-63A · AC
Ochrona 2 w 1
IEC/EN 61009
Bezpośrednio z fabryki
Kluczowe specyfikacje
- Model — KNLN6-63
- Liczba biegunów — 1P+N
- Prąd znamionowy — 10-63A
- Napięcie znamionowe — 240 V AC
- Znamionowy prąd roboczy — 10–63 A
- Typ wyzwalacza — B, C, D
- Liczba biegunów — 1P+N
- Częstotliwość znamionowa — 50/60 Hz
Description
KNLN6-63 Wyłącznik różnicowoprądowo-nadprądowy (RCBO)
1P+N · 10-63A · AC
Wyłącznik KNLN6-63 1P+N 10-63A RCBO łączy ochronę różnicowoprądową i przetężeniową w jednym module na szynę DIN. W przypadku zwarć doziemnych wyzwala w ciągu 0,1 s, zapewniając jednocześnie ochronę przeciążeniową i zwarciową oraz oszczędność miejsca w rozdzielnicach.

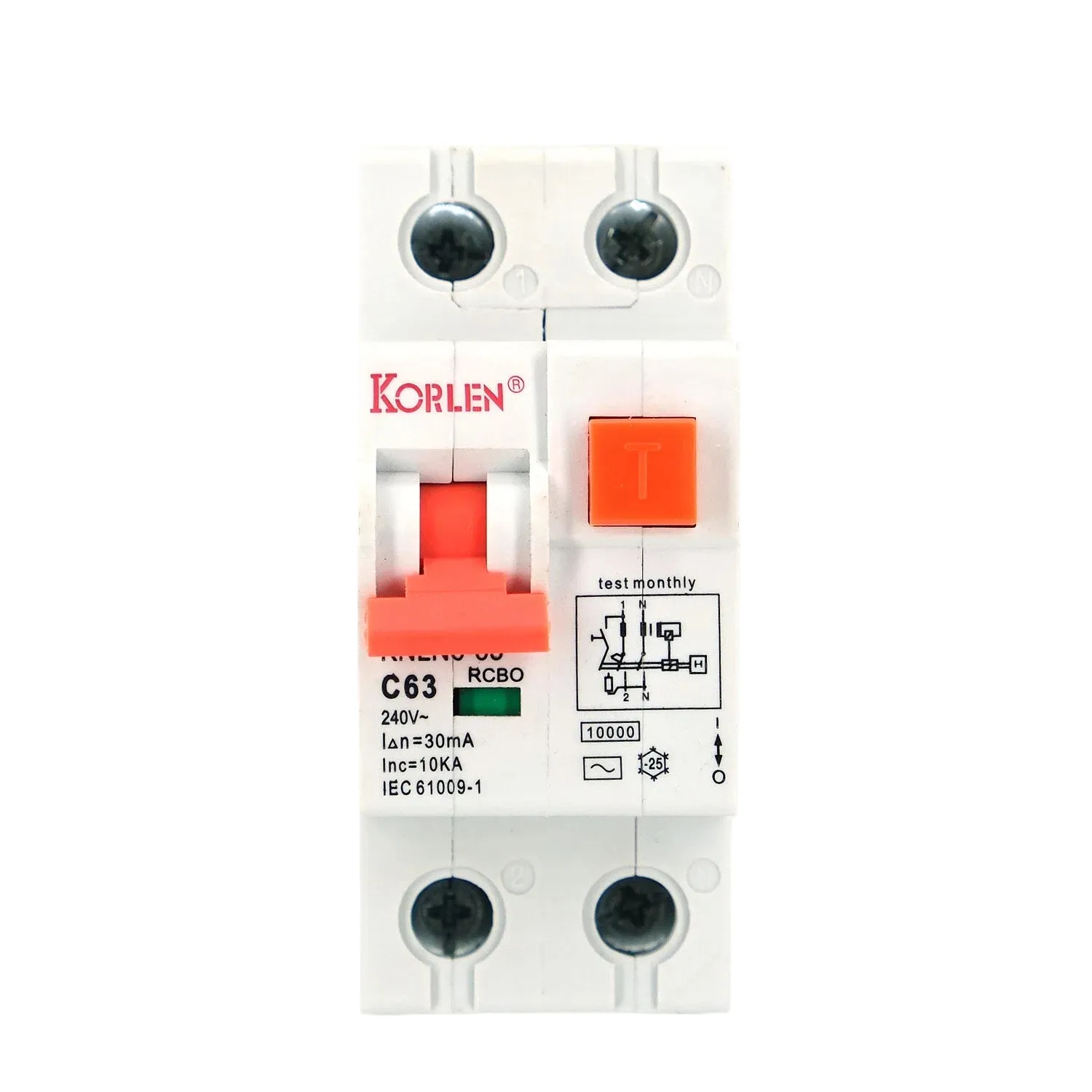

Zastosowania & ochrona obwodów
Wyłącznik KNLN6-63 RCBO idealnie nadaje się do obwodów wymagających jednocześnie ochrony różnicowoprądowej i przetężeniowej w kompaktowym module, co zmniejsza zajmowaną przestrzeń w rozdzielnicy i upraszcza okablowanie.
- Połączona ochrona różnicowoprądowa i przetężeniowa
- Kompaktowa konstrukcja rozdzielnicy
- Obwody odbiorcze w instalacjach domowych i obiektach komercyjnych
- Modernizacja zestawów RCCB + MCB

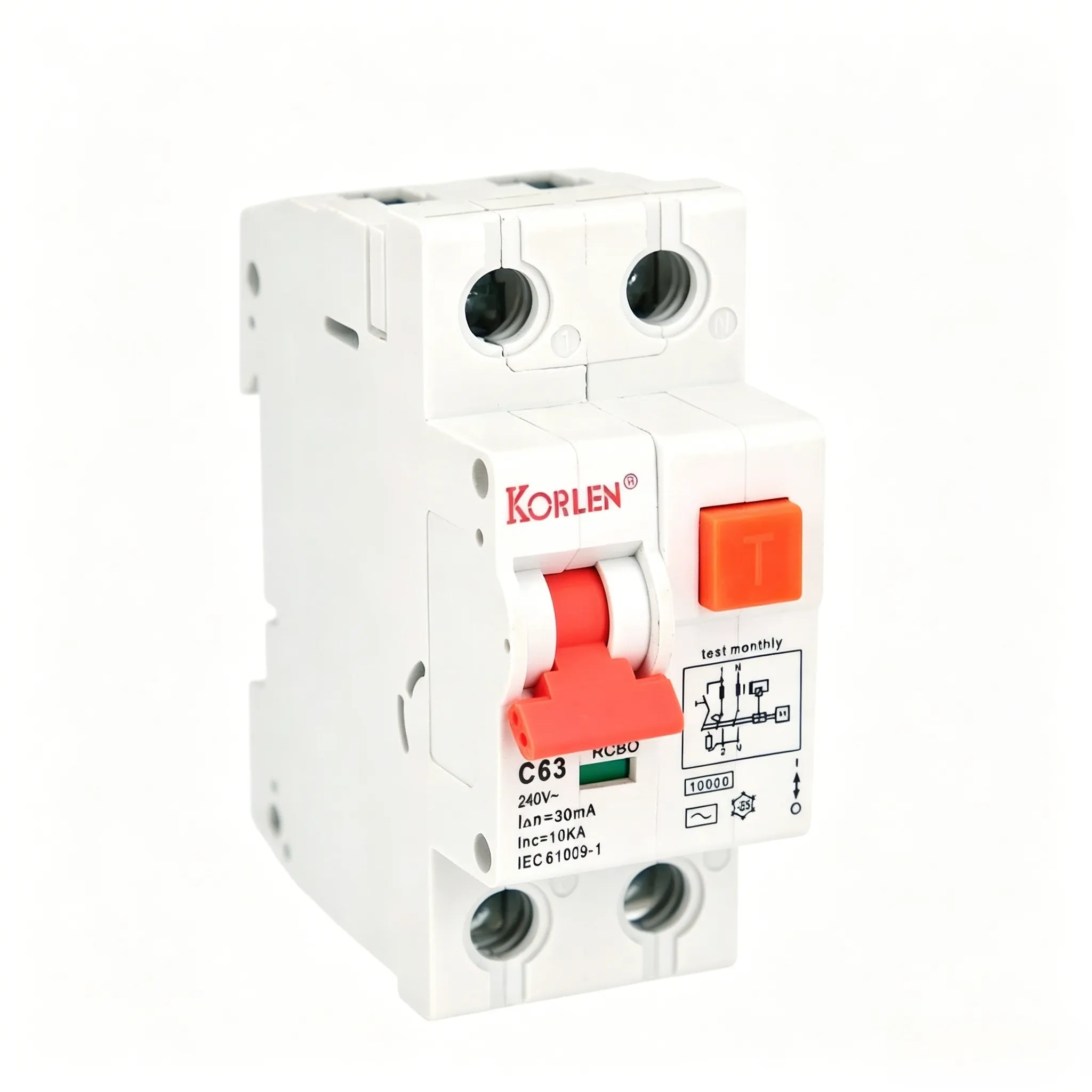

Konstrukcja & niezawodność działania
Wyłącznik KNLN6-63 łączy w jednym module układ detekcji prądu różnicowego oraz wyzwalacz termiczno-magnetyczny, z niezawodnymi stykami i obudową wykonaną z materiału trudnopalnego.
- Połączone RCD i MCB w jednym module
- Szybkie wyzwalanie przy prądzie upływowym w ciągu 0,1 s
- Termiczno-magnetyczna ochrona przetężeniowa
- Montaż na szynie DIN 35 mm

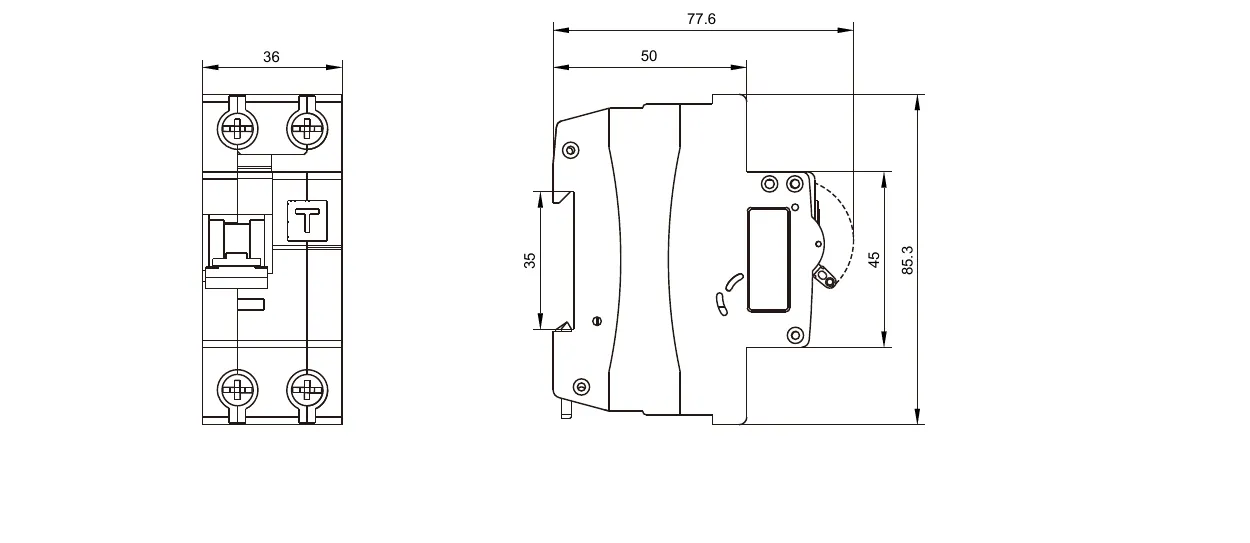

Schemat połączeń
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | IEC/EN 61009-1 |
| Zastosowanie | Ochrona przed prądem różnicowym, przeciążeniem i zwarciem |
| Liczba biegunów | 1P+N |
| Napięcie znamionowe | 240 V AC |
| Częstotliwość znamionowa | 50/60 Hz |
| Znamionowy prąd roboczy | 10–63 A |
| Typ prądu różnicowego | Type AC |
| Znamionowy prąd różnicowy zadziałania | 10 / 30 / 100 / 300 mA |
| Typ wyzwalacza | B, C, D |
| Zdolność załączania i wyłączania | 10 kA |
| Trwałość mechaniczna | 20,000 cykli łączeń |
| Trwałość łączeniowa | 4,000 cykli łączeń |
Normy & certyfikaty
Wyłącznik KNLN6-63 jest zaprojektowany zgodnie z normą IEC/EN 61009-1 i dostępny z certyfikatami CB, CE. Dokumentacja certyfikatów może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: IEC/EN 61009-1.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeśli dotyczy).
Wsparcie dostaw OEM & B2B
Firma KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeśli konfiguracja KNLN6-63 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość i rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępna dokumentacja techniczna oraz wsparcie certyfikacyjne.
Często zadawane pytania
Do czego służy wyłącznik KNLN6-63 RCBO?
Wyłącznik KNLN6-63 łączy ochronę różnicowoprądową i przetężeniową w jednym urządzeniu, chroniąc obwody odbiorcze przed obydwoma rodzajami uszkodzeń.
Jaki jest prąd znamionowy?
Wyłącznik KNLN6-63 obejmuje zakres 10-63A o zdolności wyłączania.
Gdzie montuje się wyłącznik RCBO?
Montowany jest na szynie DIN 35 mm w rozdzielnicach, zastępując osobne moduły RCCB i MCB, co pozwala zaoszczędzić miejsce.
Jak szybko wyzwala przy prądzie upływowym?
Wyłącznik KNLN6-63 wyzwala w ciągu 0,1 s w przypadku zwarć doziemnych, zmniejszając ryzyko porażenia prądem elektrycznym.
