MCCB DC 2P/3P 280–315 A do rozdzielnic DC i instalacji PV KNM7DC Korlen
280-315A · 500 V · ochrona instalacji PV i dystrybucji DC
Wyłącznik kompaktowy prądu stałego KNM7DC 2P 280-315A zapewnia ochronę przeciążeniową i zwarciową instalacji fotowoltaicznych, energetyki wiatrowej oraz systemów dystrybucji DC o napięciu do 500 V. Jego dedykowana konstrukcja gaszenia łuku DC zapewnia niezawodne przerywanie zwarciowych prądów stałych.
KNM7DC — Wyłącznik kompaktowy prądu stałego (DC MCCB)2P · 280-315A
Gaszenie łuku DC
IEC 60947-2
Prosto od producenta
Kluczowe parametry
- Model — KNM7DC
- Bieguny — 2P
- Prąd znamionowy — 280-315A
- Napięcie — 500 V
- Znamionowe napięcie robocze — 500 V DC
- Znamionowy prąd roboczy — 280–315A
- Liczba biegunów — 2P / 3P
- Normy — GB/T 14048.1, GB/T 14048.2
Description
KNM7DC Wyłącznik kompaktowy prądu stałego (DC MCCB)
Wyłącznik kompaktowy prądu stałego KNM7DC 2P 280-315A zapewnia ochronę przeciążeniową i zwarciową instalacji fotowoltaicznych, energetyki wiatrowej oraz systemów dystrybucji DC o napięciu do 500 V. Jego dedykowana konstrukcja gaszenia łuku DC zapewnia niezawodne przerywanie zwarciowych prądów stałych.

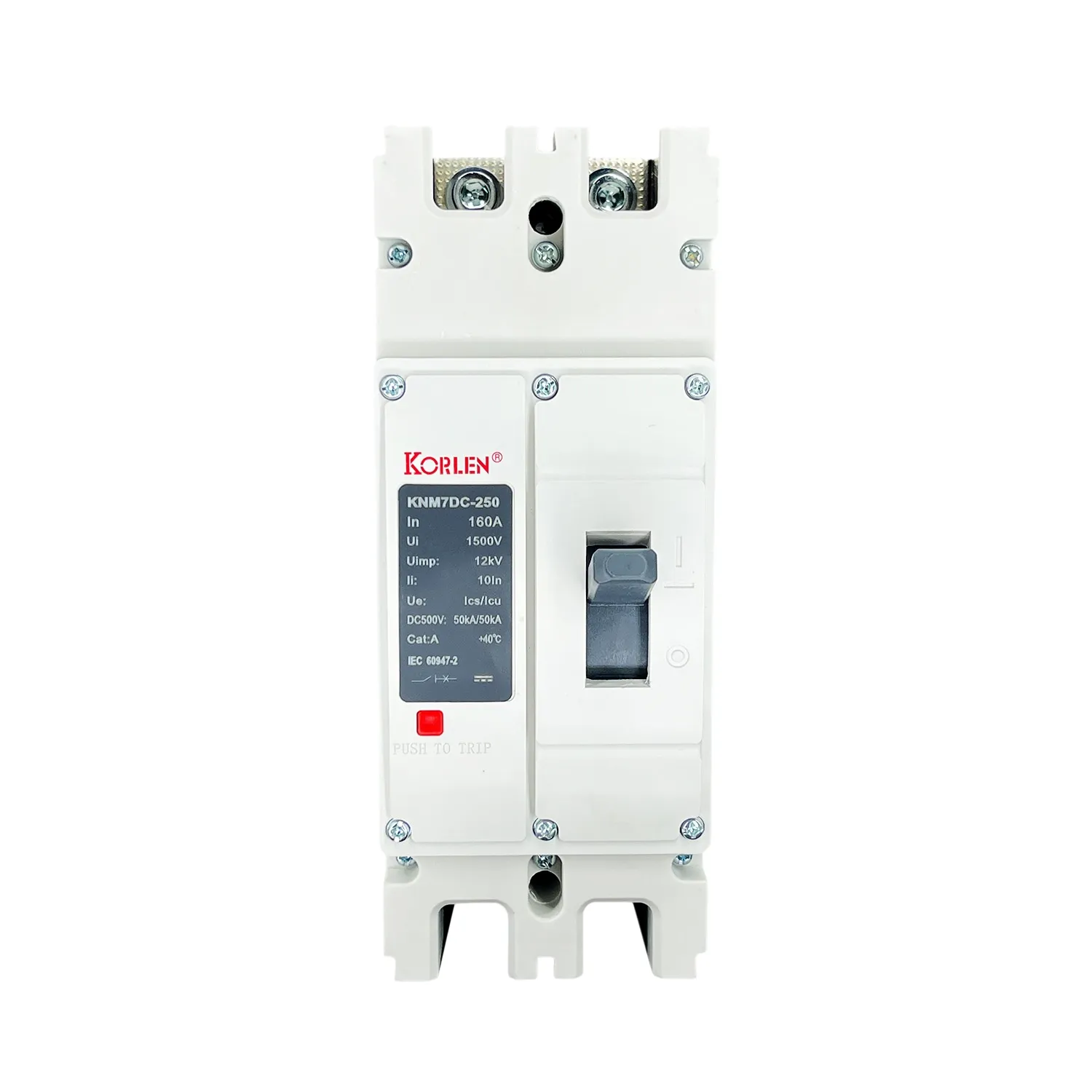

Zastosowania i ochrona obwodów
Wyłącznik kompaktowy prądu stałego KNM7DC (DC MCCB) został zaprojektowany do zastosowań w wysokonapięciowych instalacjach DC, w tym w farmach fotowoltaicznych, systemach magazynowania energii oraz w przemysłowej dystrybucji DC, gdzie niezawodne przerywanie prądu stałego ma kluczowe znaczenie.
- Fotowoltaiczne łańcuchy (stringi) DC oraz obwody skrzynek łączeniowych
- Systemy magazynowania energii w bateriach (BESS)
- Dystrybucja DC w energetyce wiatrowej
- Przemysłowe wysokonapięciowe linie zasilające DC

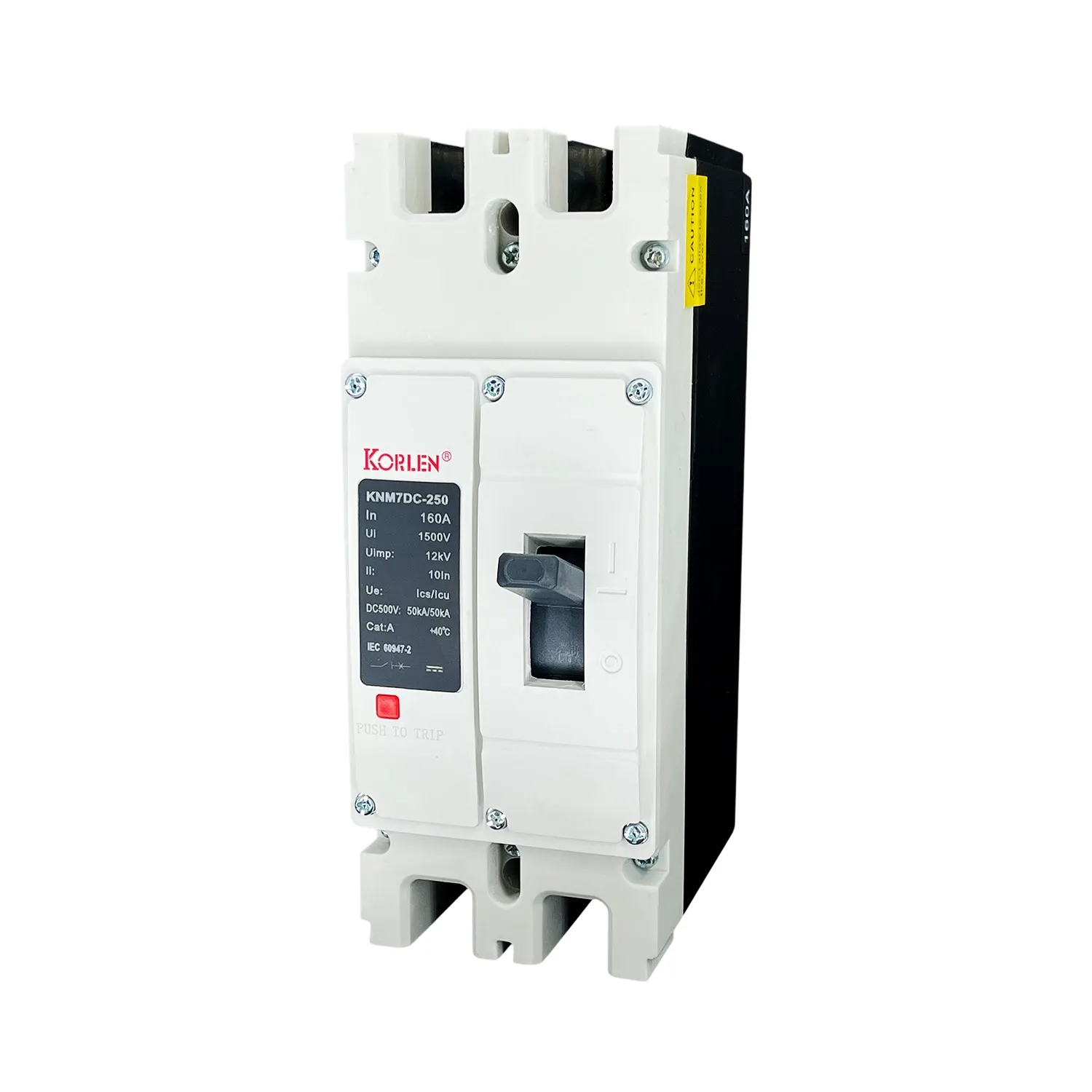

Budowa i niezawodność działania
Wyłącznik KNM7DC wyposażono w dedykowany system gaszenia łuku DC, zabezpieczenie termiczno-magnetyczne oraz wytrzymałą obudowę formowaną przeznaczoną do wysokich napięć i prądów DC.
- Dedykowana konstrukcja gaszenia łuku DC
- Ochrona przeciążeniowa i zwarciowa
- Napięcie robocze do {voltage} DC
- Montaż pionowy lub poziomy
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 14048.1, GB/T 14048.2 |
| Zastosowanie | Instalacje fotowoltaiczne, energetyka wiatrowa oraz systemy dystrybucji DC |
| Liczba biegunów | 2P / 3P |
| Znamionowe napięcie robocze | 500 V DC |
| Znamionowy prąd roboczy | 280–315A |
| Funkcje ochronne | Przeciążenie i zwarcie |
| Temperatura otoczenia | -45°C do +70°C |
| Maksymalna wysokość nad poziomem morza | 2,000 m |
| Stopień zanieczyszczenia | 3 |
| Orientacja montażu | Pionowy lub poziomy |
Normy i certyfikaty
Wyłącznik KNM7DC zaprojektowano zgodnie z normami GB/T 14048.1 i GB/T 14048.2; dostępny jest z certyfikatami CB i CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: GB/T 14048.1, GB/T 14048.2.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).
Wsparcie dostaw OEM i B2B
Firma KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeżeli konfiguracja wyłącznika KNM7DC nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Próbki dostępne do oceny produktu.
- Elastyczne ilości przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.
Najczęściej zadawane pytania
Do czego służy wyłącznik kompaktowy prądu stałego KNM7DC (DC MCCB)?
Wyłącznik KNM7DC chroni obwody DC przed przeciążeniem i zwarciem w instalacjach fotowoltaicznych, w energetyce wiatrowej oraz w systemach dystrybucji DC.
Jakie jest znamionowe napięcie DC?
Wyłącznik KNM7DC jest przystosowany do pracy przy znamionowym napięciu 500 V DC, w zakresie prądów 280-315A.
Dlaczego instalacje fotowoltaiczne wymagają wyłącznika kompaktowego prądu stałego (DC MCCB)?
Łuk prądu stałego nie gaśnie samoczynnie. Wyłącznik KNM7DC dzięki dedykowanej konstrukcji gaszenia łuku niezawodnie i bezpiecznie przerywa zwarcia w obwodach DC.
Gdzie montuje się wyłącznik KNM7DC?
Montowany jest w skrzynkach łączeniowych DC, rozdzielnicach oraz tablicach rozdzielczych instalacji fotowoltaicznych i systemów magazynowania energii.
