Złącze fotowoltaiczne kompatybilne z MC4 1000/1500 V DC 30/45/65 A IP67 PVMC

30A · 1000V · rozwiązania połączeń DC instalacji fotowoltaicznych

Złącze solarne DC MC4 zapewnia niezawodne i odporne na warunki atmosferyczne połączenia w systemach fotowoltaicznych o napięciu do 1000V i prądzie do 30A. Konstrukcja z uszczelnieniem IP67 i mechanizmem blokującym gwarantuje pewne, długotrwałe połączenia w instalacjach fotowoltaicznych.

✓
MC4 — Złącze fotowoltaiczne MC430A

Stopień ochrony IP67

IEC 62852

Bezpośrednio od producenta

Kluczowe parametry

Model — MC4
Prąd znamionowy — 30A
Napięcie — 1000V
Montaż — 35mm DIN rail (EN 60715)
OEM / ODM — możliwość indywidualnego brandingu i opakowań

Kategoria: MC4

Opis
Informacje dodatkowe

Description

MC4 Złącze fotowoltaiczne MC4

MC4
30A · 1000V

Zastosowania i ochrona obwodów

Złącze PV MC4 to standardowe w branży złącze DC do modułów fotowoltaicznych, zapewniające szybkie, pewne i odporne na warunki atmosferyczne połączenia przewodów.

Połączenia stringowe modułów fotowoltaicznych
Okablowanie skrzynek łączeniowych PV
Połączenia DC falownika
Przewody przedłużające instalacji fotowoltaicznych

Konstrukcja i niezawodność działania

Złącze MC4 wyposażono w precyzyjny mechanizm blokujący, uszczelnienie IP67, cynowane styki miedziane oraz obudowę odporną na promieniowanie UV, co zapewnia niezawodną pracę na zewnątrz.

Uszczelnienie IP67 odporne na warunki atmosferyczne
Pewny mechanizm blokujący

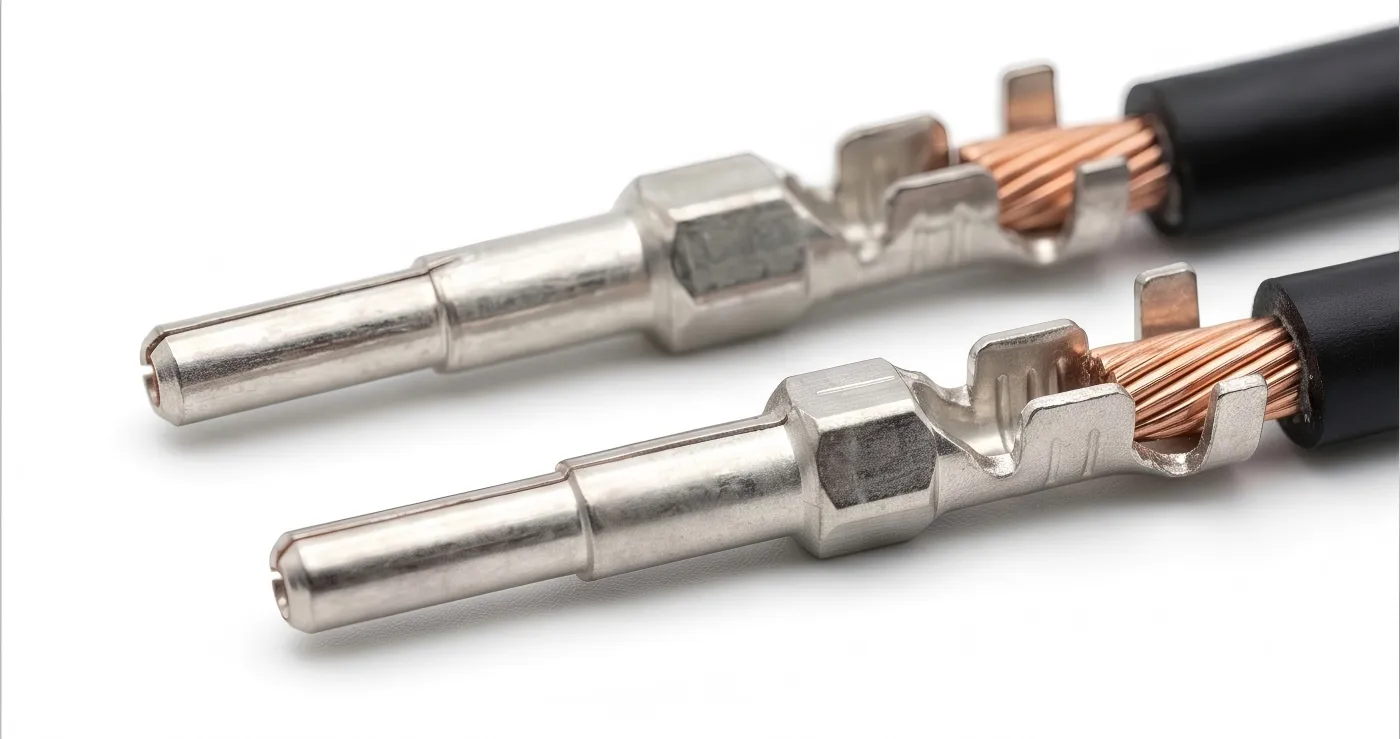

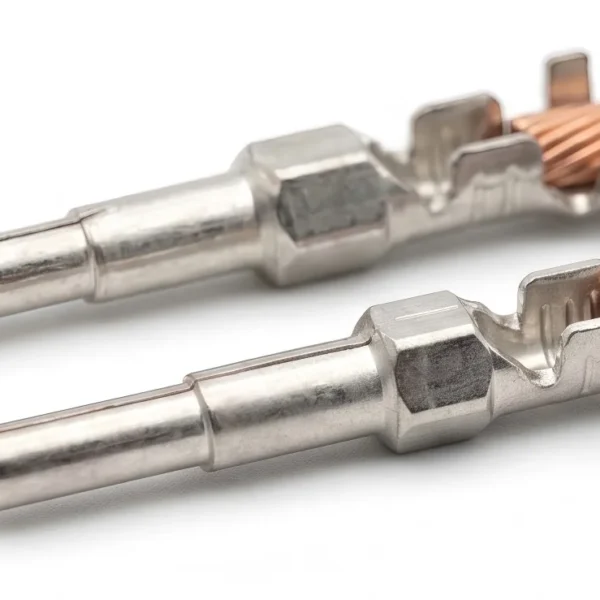

Cynowane styki miedziane
Obudowa odporna na promieniowanie UV

Parametry techniczne

Parametr	Wartość
System złącz	Typ MC4, Φ4 mm
Zastosowanie	Podłączanie kabli DC w systemach fotowoltaicznych
Napięcie znamionowe	1000 / 1500 V DC
Prąd znamionowy	30 / 45 / 65 A
Napięcie probiercze	6 kV, 50 Hz, 1 min
Temperatura otoczenia	-40°C do +90°C (IEC); -40°C do +75°C (UL)
Górna temperatura graniczna	+105°C (IEC)
Stopień ochrony	IP67 w stanie złączonym; IP2X w stanie rozłączonym
Rezystancja styków	0.5 mΩ
Klasa ochronności	II
Materiał styków	Cynowany stop miedzi
Materiał izolacyjny	PC/PPO
System blokowania	Zatrzaskowe
Klasa palności	UL94V-0
Badanie mgłą solną	IEC 60068-2-52, stopień 5

Normy i certyfikaty

Złącze MC4 zostało zaprojektowane zgodnie z normą IEC 62852 i jest dostępne z certyfikatami TUV oraz CE. Dokumentacja certyfikacyjna może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: IEC 62852.
Certyfikaty: TUV, CE.
Stopień ochrony: IP20 (jeśli dotyczy).

Wsparcie dostaw OEM i B2B

Firma KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz klientów projektowych w doborze produktów, dostarczaniu próbek, dokumentacji technicznej i przygotowaniu ofert handlowych.

Jeżeli konfiguracja złącza MC4 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Próbki dostępne do oceny produktu.
Elastyczne wielkości zamówień dla zakupów projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna oraz wsparcie certyfikacyjne.

Poproś o wycenę

Często zadawane pytania

Do czego służy złącze PV MC4?

Złącze MC4 łączy moduły fotowoltaiczne, skrzynki łączeniowe i falowniki w systemach fotowoltaicznych, zapewniając pewne i odporne na warunki atmosferyczne połączenie DC.

Jakie są wartości znamionowe napięcia i prądu?

Złącze MC4 jest przystosowane do 1000V DC i 30A.

Jaki jest stopień ochrony?

Złącze zapewnia ochronę IP67 przed wnikaniem wody i pyłu.

Czy złącze nadaje się do użytku na zewnątrz?

Tak, dzięki uszczelnieniu IP67 i obudowie odpornej na promieniowanie UV złącze doskonale sprawdza się w stałych instalacjach fotowoltaicznych na zewnątrz.
