Wyłącznik nadprądowy AC 2P 32–63 A 3 kA KNB1-63 Korlen
3kA zdolność wyłączania · 32-63A · ochrona przed przeciążeniem i zwarciem
Wyłącznik nadprądowy AC KNB1-63 2P 32-63A chroni obwody odbiorcze i rozdzielcze przed przeciążeniem i zwarciem. Zgodny z normą IEC/EN 60898-1 zapewnia niezawodną zdolność wyłączania w instalacjach domowych, komercyjnych i lekko przemysłowych.
KNB1-63 — AC wyłącznik nadprądowy (MCB)2P · 32-63A · 3kA · B C
Gwarancja do trzech lat
IEC/EN 60898-1
Bezpośrednio od producenta
Kluczowe parametry techniczne
- Model — KNB1-63
- Bieguny — 2P
- Prąd znamionowy — 32-63A
- Zdolność wyłączania / wyładowania — 3kA
- Znamionowe napięcie robocze — 415 V AC
- Znamionowy prąd roboczy — 32–63A
- Prąd ramowy — 63 A
- Typ wyzwalacza — B, C, D
Description
Wyłącznik nadprądowy AC KNB1-63 (MCB)
3kA
2P · 32-63A · B C · 3kA
Wyłącznik nadprądowy AC KNB1-63 2P 32-63A chroni obwody odbiorcze i rozdzielcze przed przeciążeniem i zwarciem. Zgodny z normą IEC/EN 60898-1 zapewnia niezawodną zdolność wyłączania w instalacjach domowych, komercyjnych i lekko przemysłowych.

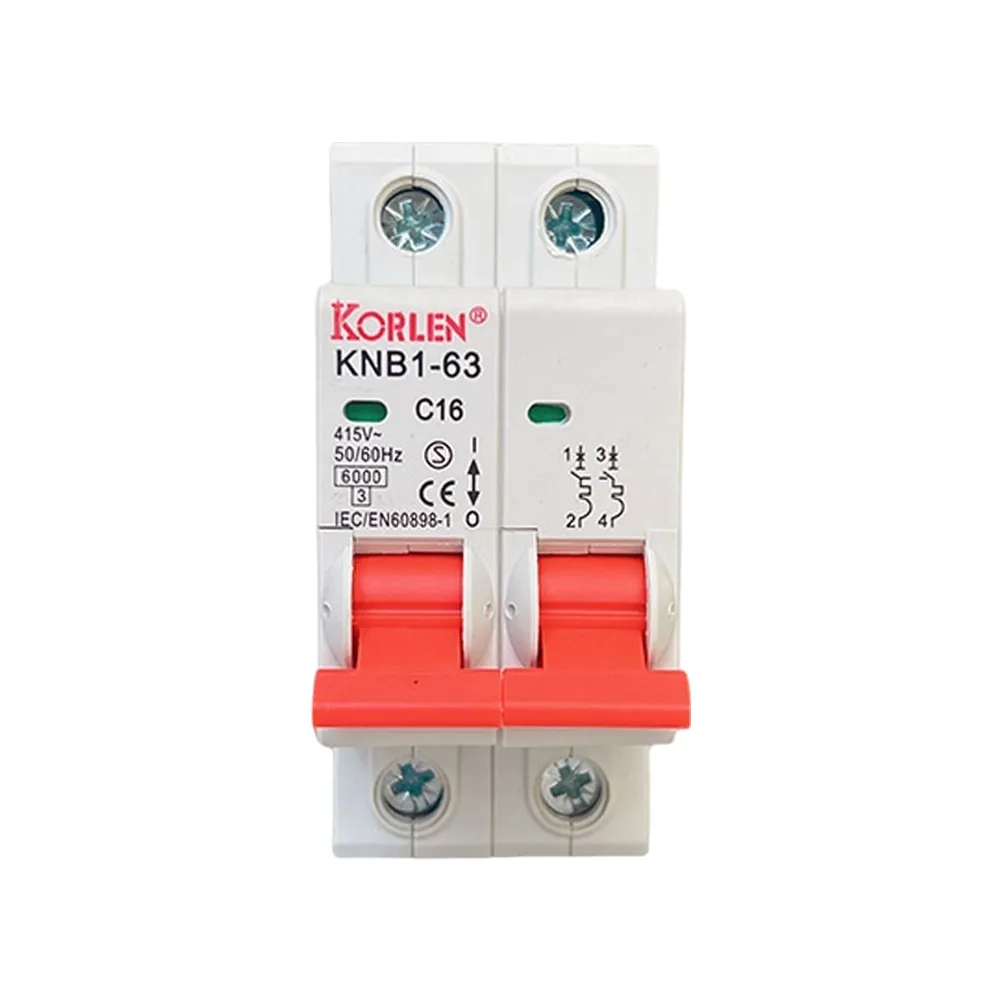

Zastosowania & ochrona obwodów
Wyłącznik KNB1-63 zaprojektowano do obwodów rozdzielczych AC wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Dzięki zwartej konstrukcji modułowej sprawdza się w rozdzielnicach, budynkach komercyjnych, urządzeniach przemysłowych oraz modułowych zestawach elektrycznych OEM.
- Ochrona obwodów odbiorczych i odgałęźnych w rozdzielnicach
- Domowe i komercyjne obwody oświetleniowe oraz obwody gniazd wtyczkowych
- Urządzenia lekko przemysłowe i szafy sterownicze
- Modułowe zestawy elektryczne OEM

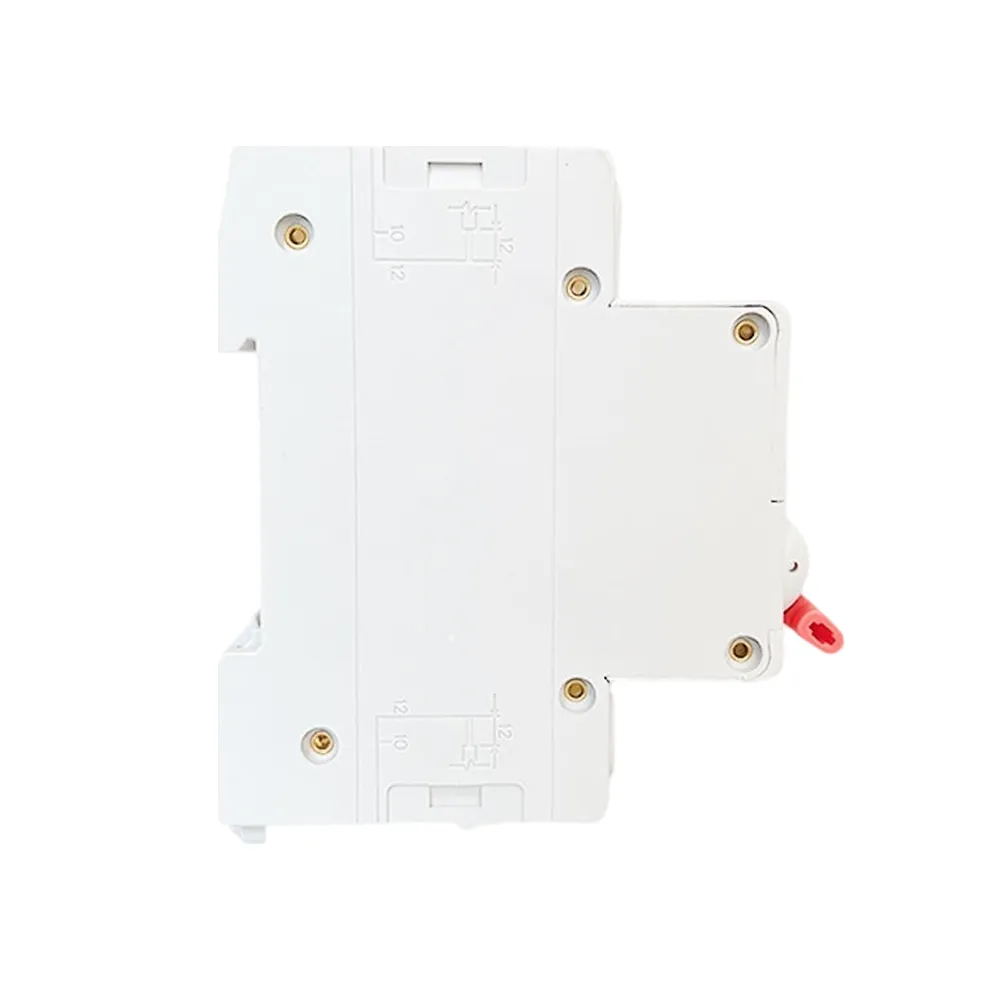

Konstrukcja & niezawodność działania
Wyłącznik KNB1-63 łączy solidne zaciski, styki o wysokiej przewodności oraz komorę gaszenia łuku, zapewniając niezawodne działanie. Czytelna sygnalizacja stanu pozwala elektrykom szybko rozpoznać stany ZAŁĄCZONY, WYŁĄCZONY i wyzwolenie awaryjne.
- Styki ze stopu srebra o wysokiej przewodności z ocynowanymi przewodami miedzianymi
- Wielopłytkowa komora gaszenia łuku do szybkiego wygaszania łuku
- Trzykolorowe okienko stanu do szybkiej identyfikacji awarii
- Trudnopalna obudowa z ochroną IP20

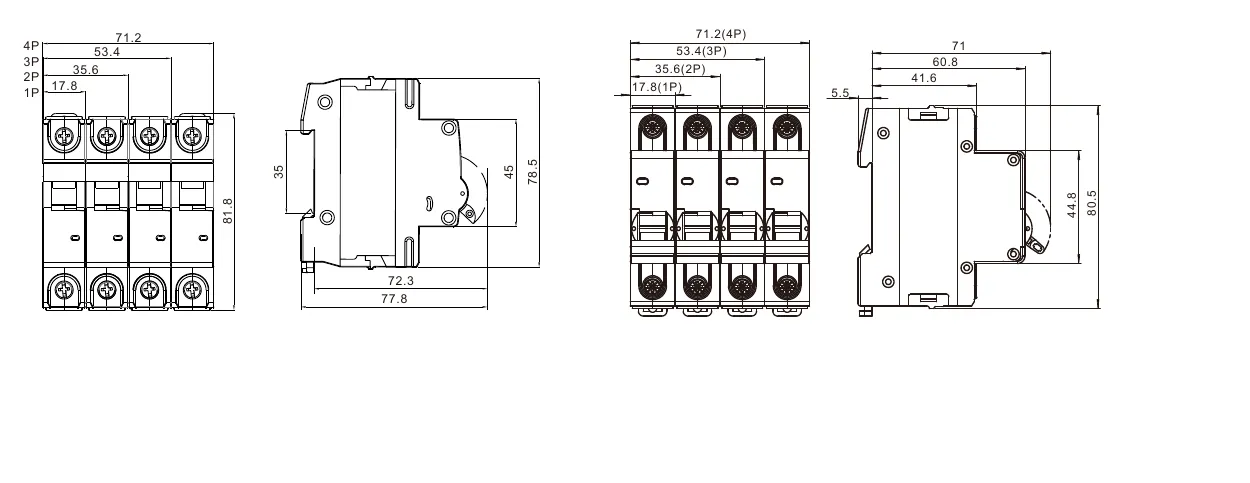

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | IEC/EN 60898-1 |
| Zastosowanie | Obwody rozdzielcze AC (ochrona przed przeciążeniem i zwarciem; rzadkie łączenia) |
| Liczba biegunów | 2P |
| Znamionowe napięcie robocze | 415 V AC |
| Częstotliwość znamionowa | 50/60 Hz |
| Prąd ramowy | 63 A |
| Znamionowy prąd roboczy | 32–63A |
| Typ wyzwalacza | B, C, D |
| Zdolność załączania i wyłączania | 3 kA |
| Trwałość mechaniczna | 10,000 cykli łączeń |
| Trwałość łączeniowa | 4,000 cykli łączeń |
| Sygnalizacja stanu | WYŁĄCZONY (zielony) / ZAŁĄCZONY (czerwony) / Wyzwolenie awaryjne (żółty) |
| Sposób montażu | Standardowa szyna DIN 35 mm |
| Szerokość modułu | 35.6 mm (2 moduły × 17.8 mm) |
| Stopień ochrony | IP20 |
| Certyfikaty | CB, CE, SEMKO |
Normy & certyfikaty
Wyłącznik KNB1-63 zaprojektowano zgodnie z normą IEC/EN 60898-1; dostępny jest z certyfikatami CB, CE, SEMKO. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: IEC/EN 60898-1.
- Certyfikaty: CB, CE, SEMKO.
- Stopień ochrony: IP20 (jeśli dotyczy).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, firmy instalacyjne oraz inwestorów projektowych – w doborze produktów, próbek, dokumentacji technicznej i wycen komercyjnych.
Jeśli konfiguracja KNB1-63 nie odpowiada Twojemu projektowi, prześlij nam wymaganą specyfikację, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne wielkości zamówień przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.
Najczęściej zadawane pytania
Do czego służy wyłącznik nadprądowy KNB1-63?
Wyłącznik nadprądowy AC KNB1-63 (MCB) przeznaczony jest do ochrony przed przeciążeniem i zwarciem w kompatybilnych obwodach rozdzielczych AC, chroniąc okablowanie, urządzenia oraz podłączony sprzęt.
Jaka jest zdolność wyłączania wyłącznika KNB1-63?
Wyłącznik KNB1-63 zapewnia zdolność wyłączania 3kA w obowiązujących warunkach badawczych, które należy dobierać odpowiednio do spodziewanego prądu zwarciowego w miejscu instalacji.
Jakie charakterystyki wyzwalania są dostępne?
Dostępne są charakterystyki wyzwalania B, C i D dla różnych wymagań dotyczących obciążenia i prądu rozruchowego. Właściwą charakterystykę należy dobrać do podłączonego obciążenia.
Jak montuje się wyłącznik KNB1-63?
Wyłącznik KNB1-63 przeznaczony jest do montażu na standardowej szynie DIN 35 mm w kompatybilnych modułowych rozdzielnicach.
Czy mogę poprosić o próbki lub współpracę OEM?
Tak. Dla odpowiednich projektów B2B dostępne są próbki oraz wsparcie OEM/ODM. Prześlij swoją specyfikację elektryczną i ilości, aby otrzymać wycenę.
