MCB AC 3P 6–25 A do rozdzielnic KNB1-63 Korlen

3kA zdolność wyłączania · 6-25A · ochrona przed przeciążeniem i zwarciem

Wyłącznik nadprądowy AC KNB1-63 3P 6-25A chroni obwody odbiorcze i rozdzielcze przed przeciążeniem i zwarciem. Zgodny z normą IEC/EN 60898-1 zapewnia niezawodną zdolność wyłączania w instalacjach domowych, komercyjnych i lekko przemysłowych.

✓
KNB1-63 — AC wyłącznik nadprądowy (MCB)3P · 6-25A · 3kA · B C

Gwarancja do trzech lat

IEC/EN 60898-1

Bezpośrednio od producenta

Kluczowe parametry techniczne

Model — KNB1-63
Bieguny — 3P
Prąd znamionowy — 6-25A
Zdolność wyłączania / wyładowania — 3kA
Znamionowe napięcie robocze — 415 V AC
Znamionowy prąd roboczy — 6–25A
Prąd ramowy — 63 A
Typ wyzwalacza — B, C, D

Kategoria: 3kA

Opis
Informacje dodatkowe

Description

Wyłącznik nadprądowy AC KNB1-63 (MCB)

3kA
3P · 6-25A · B C · 3kA

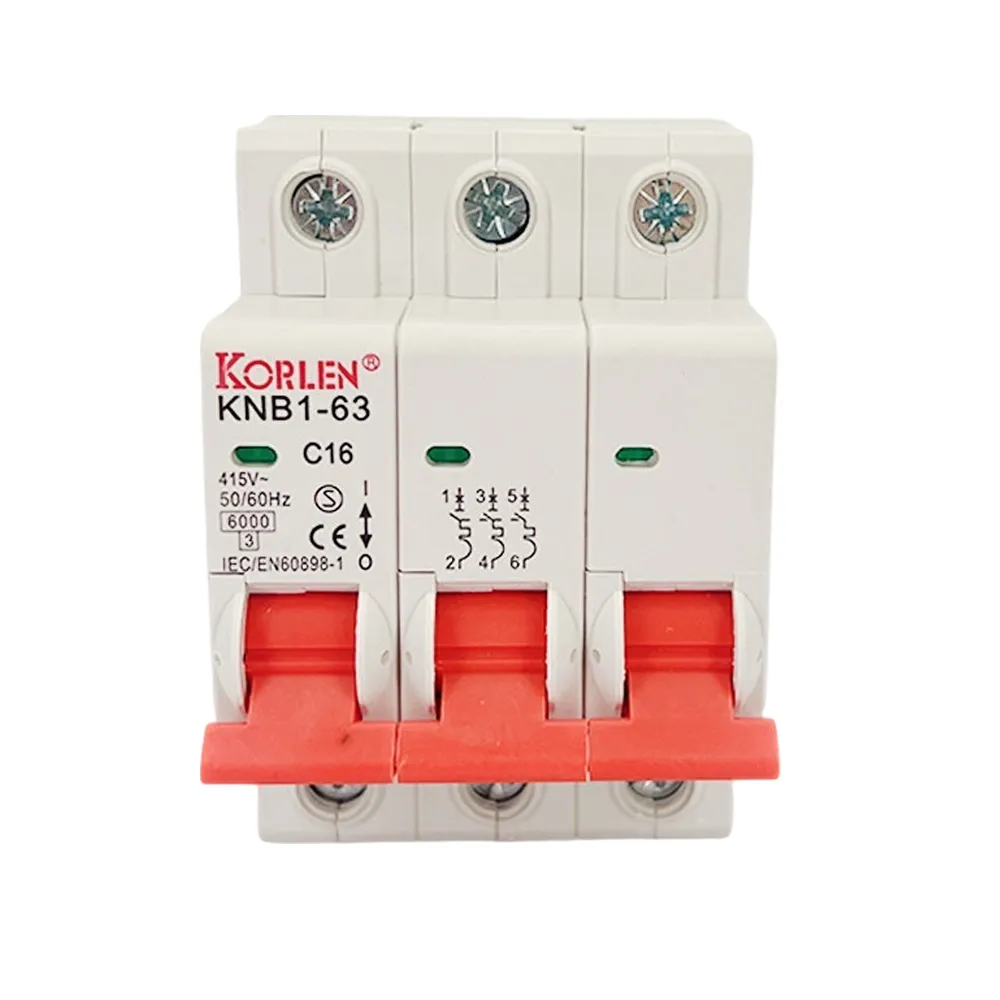

Wyłącznik nadprądowy AC KNB1-63 (MCB) - zastosowania i ochrona obwodów

Zastosowania & ochrona obwodów

Wyłącznik KNB1-63 zaprojektowano do obwodów rozdzielczych AC wymagających niezawodnej ochrony przed przeciążeniem i zwarciem. Dzięki zwartej konstrukcji modułowej sprawdza się w rozdzielnicach, budynkach komercyjnych, urządzeniach przemysłowych oraz modułowych zestawach elektrycznych OEM.

Ochrona obwodów odbiorczych i odgałęźnych w rozdzielnicach
Domowe i komercyjne obwody oświetleniowe oraz obwody gniazd wtyczkowych
Urządzenia lekko przemysłowe i szafy sterownicze
Modułowe zestawy elektryczne OEM

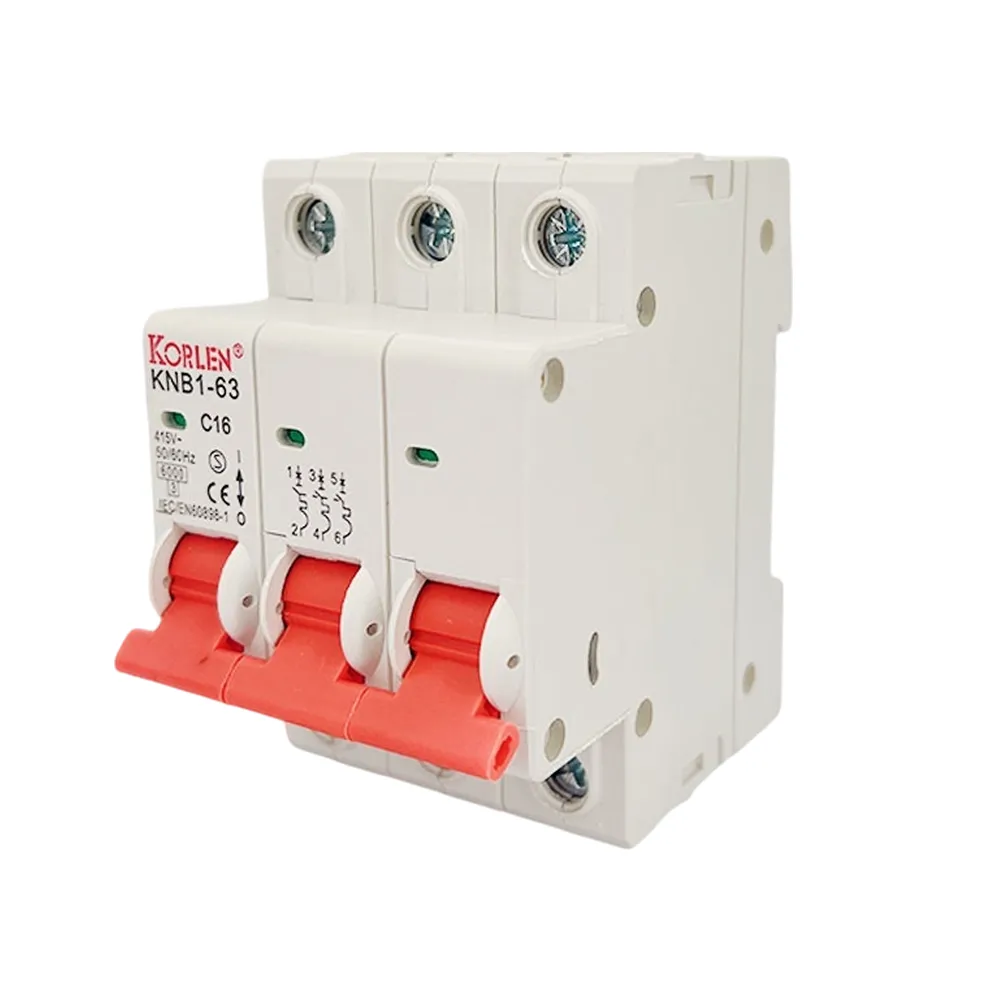

Wyłącznik KNB1-63 - konstrukcja i niezawodność działania

Konstrukcja & niezawodność działania

Wyłącznik KNB1-63 łączy solidne zaciski, styki o wysokiej przewodności oraz komorę gaszenia łuku, zapewniając niezawodne działanie. Czytelna sygnalizacja stanu pozwala elektrykom szybko rozpoznać stany ZAŁĄCZONY, WYŁĄCZONY i wyzwolenie awaryjne.

Styki ze stopu srebra o wysokiej przewodności z ocynowanymi przewodami miedzianymi
Wielopłytkowa komora gaszenia łuku do szybkiego wygaszania łuku
Trzykolorowe okienko stanu do szybkiej identyfikacji awarii
Trudnopalna obudowa z ochroną IP20

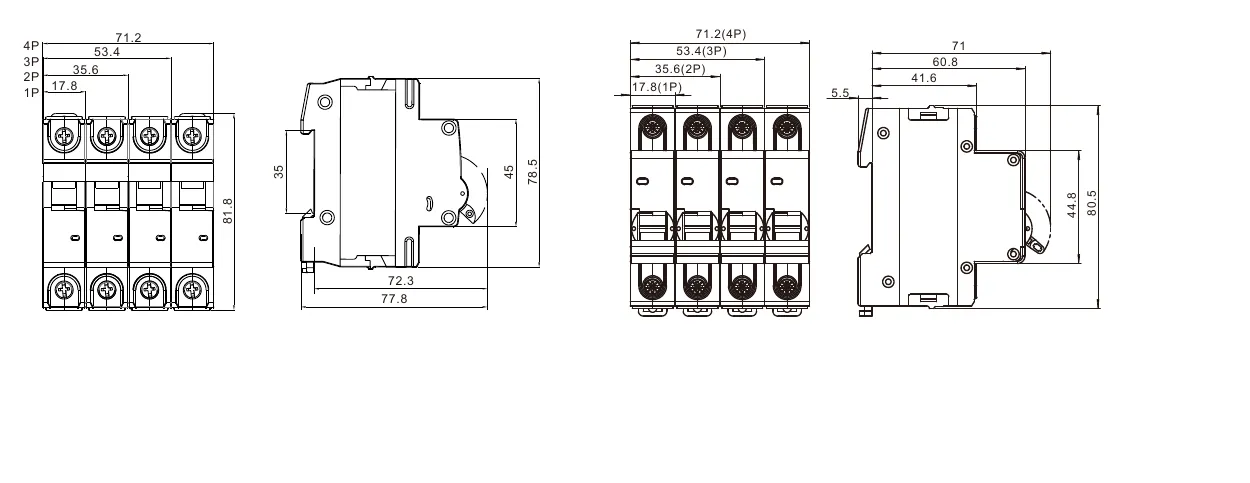

Schemat podłączenia

Schemat podłączenia wyłącznika AC KNB1-63 (MCB)

Parametry techniczne

Parametr	Wartość
Zgodność z normami	IEC/EN 60898-1
Zastosowanie	Obwody rozdzielcze AC (ochrona przed przeciążeniem i zwarciem; rzadkie łączenia)
Liczba biegunów	3P
Znamionowe napięcie robocze	415 V AC
Częstotliwość znamionowa	50/60 Hz
Prąd ramowy	63 A
Znamionowy prąd roboczy	6–25A
Typ wyzwalacza	B, C, D
Zdolność załączania i wyłączania	3 kA
Trwałość mechaniczna	10,000 cykli łączeń
Trwałość łączeniowa	4,000 cykli łączeń
Sygnalizacja stanu	WYŁĄCZONY (zielony) / ZAŁĄCZONY (czerwony) / Wyzwolenie awaryjne (żółty)
Sposób montażu	Standardowa szyna DIN 35 mm
Szerokość modułu	53.4 mm (3 moduły × 17.8 mm)
Stopień ochrony	IP20
Certyfikaty	CB, CE, SEMKO

Wyłącznik nadprądowy AC KNB1-63 (MCB) - normy i certyfikaty

Normy & certyfikaty

Wyłącznik KNB1-63 zaprojektowano zgodnie z normą IEC/EN 60898-1; dostępny jest z certyfikatami CB, CE, SEMKO. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: IEC/EN 60898-1.
Certyfikaty: CB, CE, SEMKO.
Stopień ochrony: IP20 (jeśli dotyczy).

Wyłącznik nadprądowy AC KNB1-63 (MCB) - wsparcie dostaw OEM i B2B

Wsparcie dostaw OEM & B2B

KORLEN wspiera dystrybutorów, producentów OEM, firmy instalacyjne oraz inwestorów projektowych – w doborze produktów, próbek, dokumentacji technicznej i wycen komercyjnych.

Jeśli konfiguracja KNB1-63 nie odpowiada Twojemu projektowi, prześlij nam wymaganą specyfikację, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Dostępne próbki do oceny produktu.
Elastyczne wielkości zamówień przy zakupach projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.

Poproś o wycenę

Najczęściej zadawane pytania

Do czego służy wyłącznik nadprądowy KNB1-63?

Wyłącznik nadprądowy AC KNB1-63 (MCB) przeznaczony jest do ochrony przed przeciążeniem i zwarciem w kompatybilnych obwodach rozdzielczych AC, chroniąc okablowanie, urządzenia oraz podłączony sprzęt.

Jaka jest zdolność wyłączania wyłącznika KNB1-63?

Wyłącznik KNB1-63 zapewnia zdolność wyłączania 3kA w obowiązujących warunkach badawczych, które należy dobierać odpowiednio do spodziewanego prądu zwarciowego w miejscu instalacji.

Jakie charakterystyki wyzwalania są dostępne?

Dostępne są charakterystyki wyzwalania B, C i D dla różnych wymagań dotyczących obciążenia i prądu rozruchowego. Właściwą charakterystykę należy dobrać do podłączonego obciążenia.

Jak montuje się wyłącznik KNB1-63?

Wyłącznik KNB1-63 przeznaczony jest do montażu na standardowej szynie DIN 35 mm w kompatybilnych modułowych rozdzielnicach.

Czy mogę poprosić o próbki lub współpracę OEM?

Tak. Dla odpowiednich projektów B2B dostępne są próbki oraz wsparcie OEM/ODM. Prześlij swoją specyfikację elektryczną i ilości, aby otrzymać wycenę.
