Ogranicznik przepięć AC typ 2 1P, Imax 40 kA KNY2-40 Korlen
Zdolność wyłączania 40kA · ochrona przepięciowa instalacji AC
Ochronnik przepięciowy AC KNY2-40 1P odprowadza przepięcia przejściowe do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2 zgodny z normą IEC 61643-11 zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.
KNY2-40 — Ochronnik przepięciowy AC (SPD)1P · 40kA · T2
Gwarancja do trzech lat
IEC 61643-11
Bezpośrednio z fabryki
Kluczowe parametry
- Model — KNY2-40
- Bieguny — 1P
- Zdolność wyłączania / prąd wyładowczy — 40kA
- Liczba biegunów — 1P
- Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
- Certyfikaty — CB, CE
- Montaż — szyna DIN 35mm (EN 60715)
- OEM / ODM — Możliwość indywidualnego oznakowania i opakowań
Description
KNY2-40 Ochronnik przepięciowy AC (SPD)
Ochronnik przepięciowy AC KNY2-40 1P odprowadza przepięcia przejściowe do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2 zgodny z normą IEC 61643-11 zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.

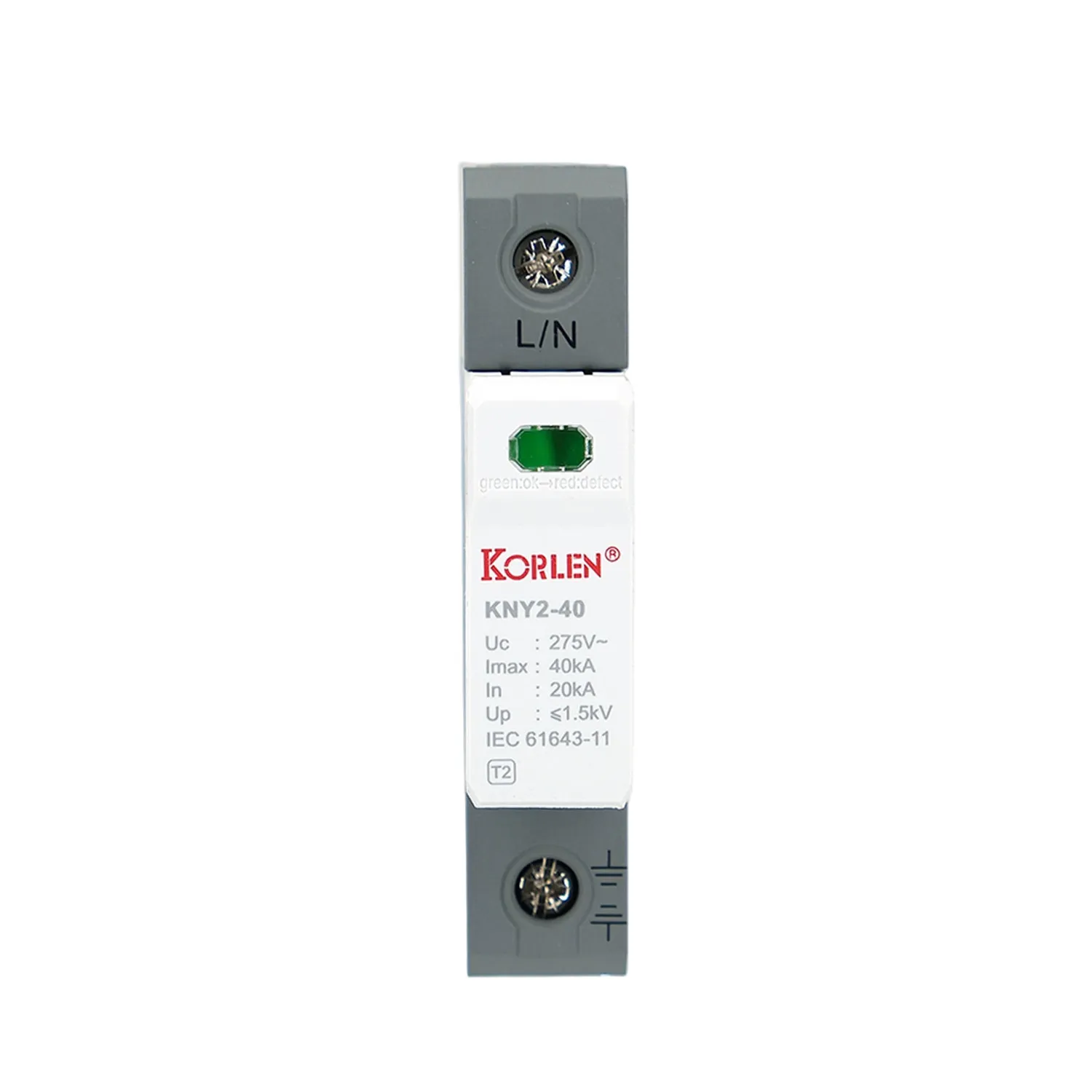

Zastosowania & ochrona obwodów
Ochronnik AC SPD KNY2-40 chroni rozdzielnice, aparaturę łączeniową i wrażliwe urządzenia przed przepięciami przejściowymi. Jest powszechnie stosowany w budynkach komercyjnych, zakładach przemysłowych i urządzeniach OEM.
- Rozdzielnice główne i podrozdzielnice
- Instalacje elektryczne budynków komercyjnych
- Urządzenia automatyki i sterowania przemysłowego
- Wrażliwa elektronika i systemy danych

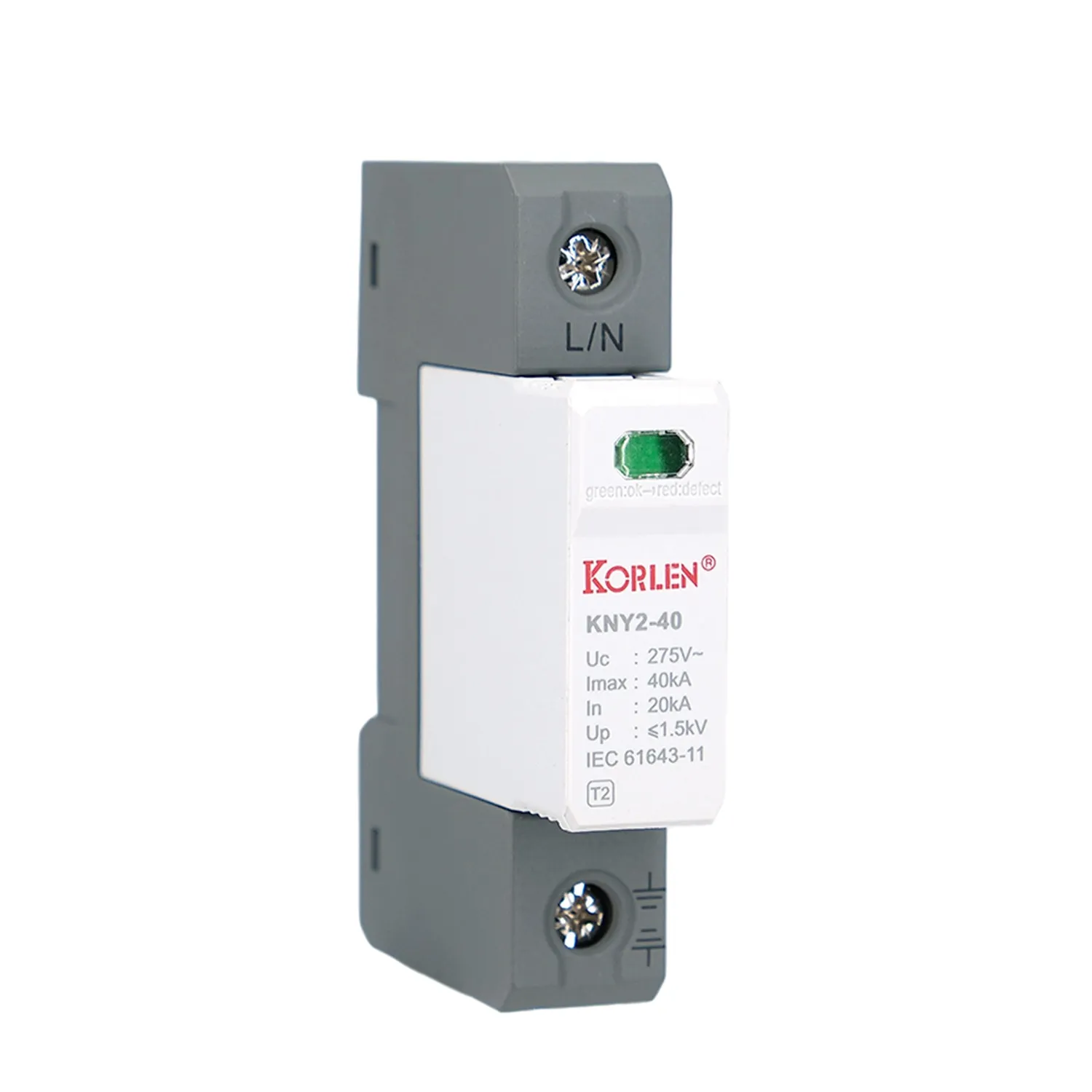

Konstrukcja & niezawodność działania
Ochronnik KNY2-40 wykorzystuje warystory MOV wysokiej energii z odłącznikiem termicznym, zapewniając szybkie zadziałanie i niezawodne ograniczanie przepięć w kompaktowej obudowie do montażu na szynie DIN.
- Warystor tlenkowy wysokiej energii (MOV)
- Odłącznik termiczny ze wskaźnikiem stanu
- Szybkie zadziałanie przy tłumieniu przepięć
- Montaż na szynie DIN 35mm

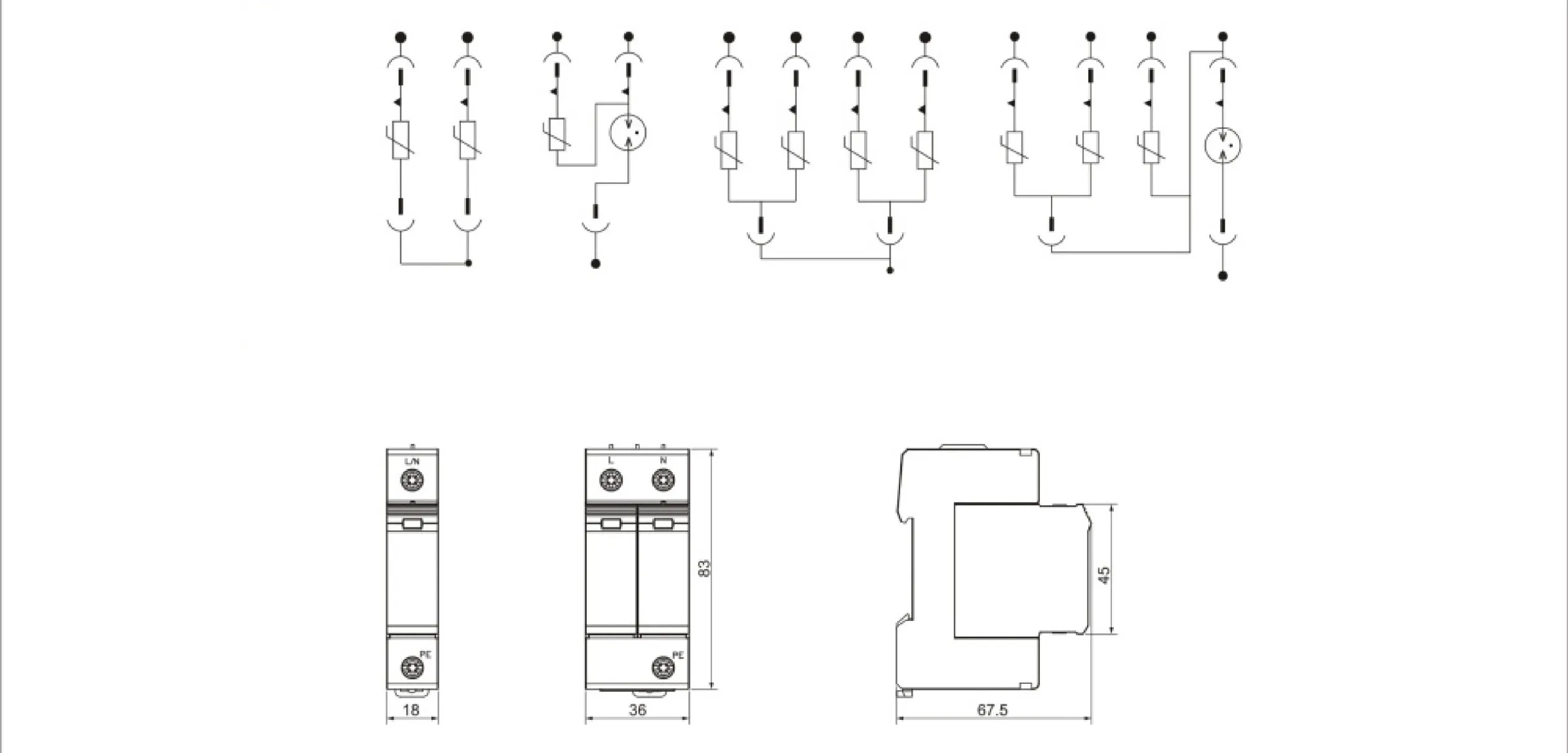

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 |
| Klasyfikacja SPD | T2 |
| Zastosowanie | Systemy rozdzielcze AC; ochrona przed przepięciami atmosferycznymi i łączeniowymi |
| Układy sieci | TN-S, TN-C, TT |
| Liczba biegunów | 1P |
| Maksymalne napięcie ciągłej pracy Uc | 275 / 320 / 385 V AC |
| Napięcie znamionowe Un | 220 V AC |
| Znamionowy prąd wyładowczy In | 20 kA |
| Maksymalny prąd wyładowczy Imax | 40 kA |
| Poziom ochrony napięciowej Up (L-N) | 1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V) |
| Poziom ochrony napięciowej Up (N-PE) | 1.2 kV |
| Czas zadziałania | 25 ns |
| Dopuszczalny prąd zwarciowy Isccr | 25,000 A |
| Tryby ochrony | L-PE / N-PE / L-N |
| Element ochronny | MOV wysokiej energii |
| Sygnalizacja zdalna | Opcjonalny; styk NO/NC, 220 V / 0,5 A |
| Zdolność przyłączeniowa zacisków | 4-16 mm² |
| Zalecany przekrój przewodu | >10 mm² |
| Sposób montażu | szyna DIN 35 mm (EN 60715) |
| Stopień ochrony | IP20 |
| Materiał obudowy | PBT / PA |
| Klasa trudnopalności | UL94 V-0 |
| Temperatura pracy | -40°C do +70°C |
| Wilgotność względna pracy | 5%-95% |
| Certyfikaty | CB, CE |
Normy & certyfikaty
Ochronnik KNY2-40 został zaprojektowany zgodnie z GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 i jest dostępny z certyfikatami CB, CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeżeli konfiguracja KNY2-40 nie pasuje do Twojego projektu, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości dla zakupów projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.
Najczęściej zadawane pytania
Do czego służy ochronnik SPD KNY2-40?
Ochronnik przepięciowy KNY2-40 chroni instalacje i urządzenia elektryczne przed przepięciami przejściowymi wywołanymi wyładowaniami atmosferycznymi i operacjami łączeniowymi.
Jaka jest zdolność wyładowcza?
Ochronnik KNY2-40 zapewnia zdolność wyładowczą 40kA, dobieraną w zależności od poziomu narażenia instalacji.
Gdzie należy zamontować ochronnik KNY2-40?
Jest podłączany równolegle do chronionego obwodu na szynie DIN 35mm, możliwie najbliżej chronionego urządzenia.
Z jakimi normami jest zgodny ochronnik KNY2-40?
Ochronnik KNY2-40 spełnia wymagania norm IEC 61643-11 i GB/T 18802.11 dla ochronników przepięciowych.
