Ogranicznik przepięć AC typ 2 1P, Imax 10 kA KNY2-10 Korlen
Zdolność wyłączania 10kA · ochrona przepięciowa instalacji AC
Ochronnik przepięciowy AC KNY2-10 1P odprowadza przepięcia do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2, zgodny z IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.
KNY2-10 — AC Ochronnik przepięciowy (SPD)1P · 10kA · T2
Gwarancja do trzech lat
IEC 61643-11
Bezpośrednio z fabryki
Kluczowe dane techniczne
- Model — KNY2-10
- Bieguny — 1P
- Wyłączanie / wyładowanie — 10kA
- Liczba biegunów — 1P
- Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
- Certyfikaty — CB, CE
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość własnego brandingu i opakowań
Description
KNY2-10 AC Ochronnik przepięciowy (SPD)
Ochronnik przepięciowy AC KNY2-10 1P odprowadza przepięcia do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2, zgodny z IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.

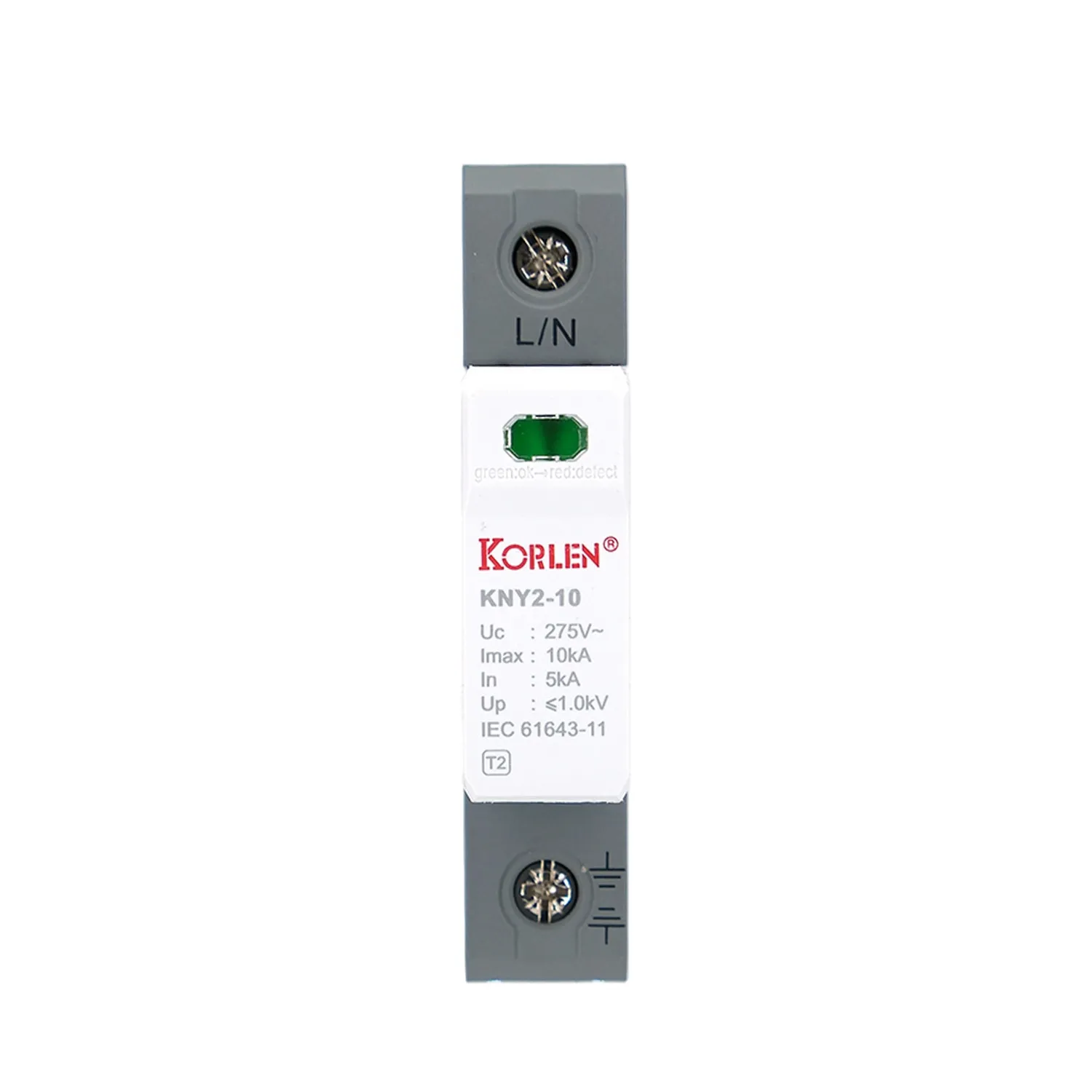

Zastosowania & ochrona obwodów
Ochronnik przepięciowy AC KNY2-10 chroni rozdzielnice, aparaturę łączeniową i wrażliwe urządzenia przed przepięciami. Jest powszechnie stosowany w budynkach komercyjnych, zakładach przemysłowych i urządzeniach OEM.
- Rozdzielnice główne i podrozdzielnice
- Instalacje elektryczne budynków komercyjnych
- Przemysłowe urządzenia sterowania i automatyki
- Wrażliwa elektronika oraz systemy danych

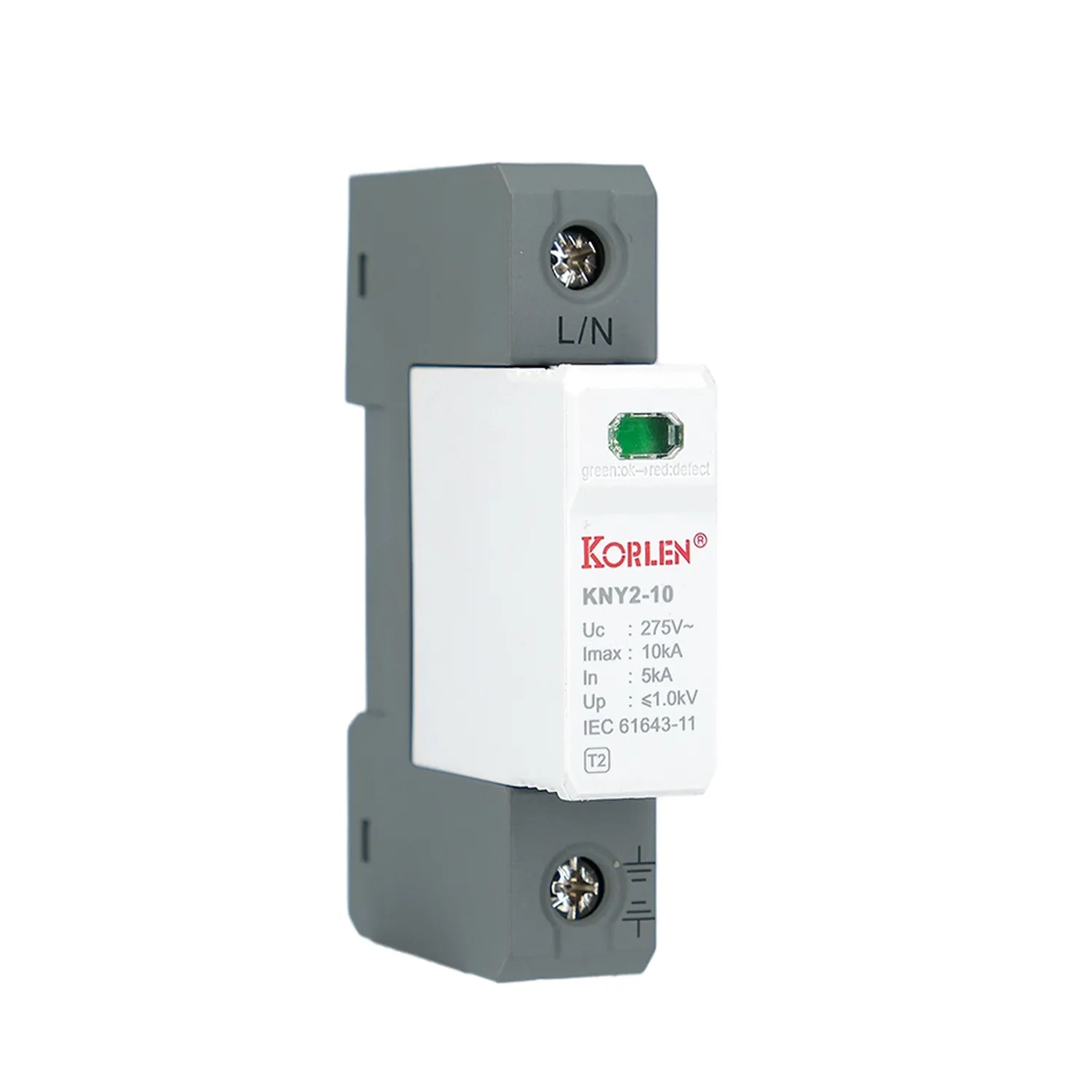

Konstrukcja & niezawodność działania
KNY2-10 wykorzystuje warystory MOV wysokiej energii z rozłącznikiem termicznym, zapewniając szybką reakcję i niezawodne ograniczanie przepięć w kompaktowej obudowie na szynę DIN.
- Warystor tlenkowo-metalowy wysokiej energii (MOV)
- Rozłącznik termiczny ze wskaźnikiem stanu
- Szybka reakcja przy tłumieniu przepięć
- Montaż na szynie DIN 35 mm

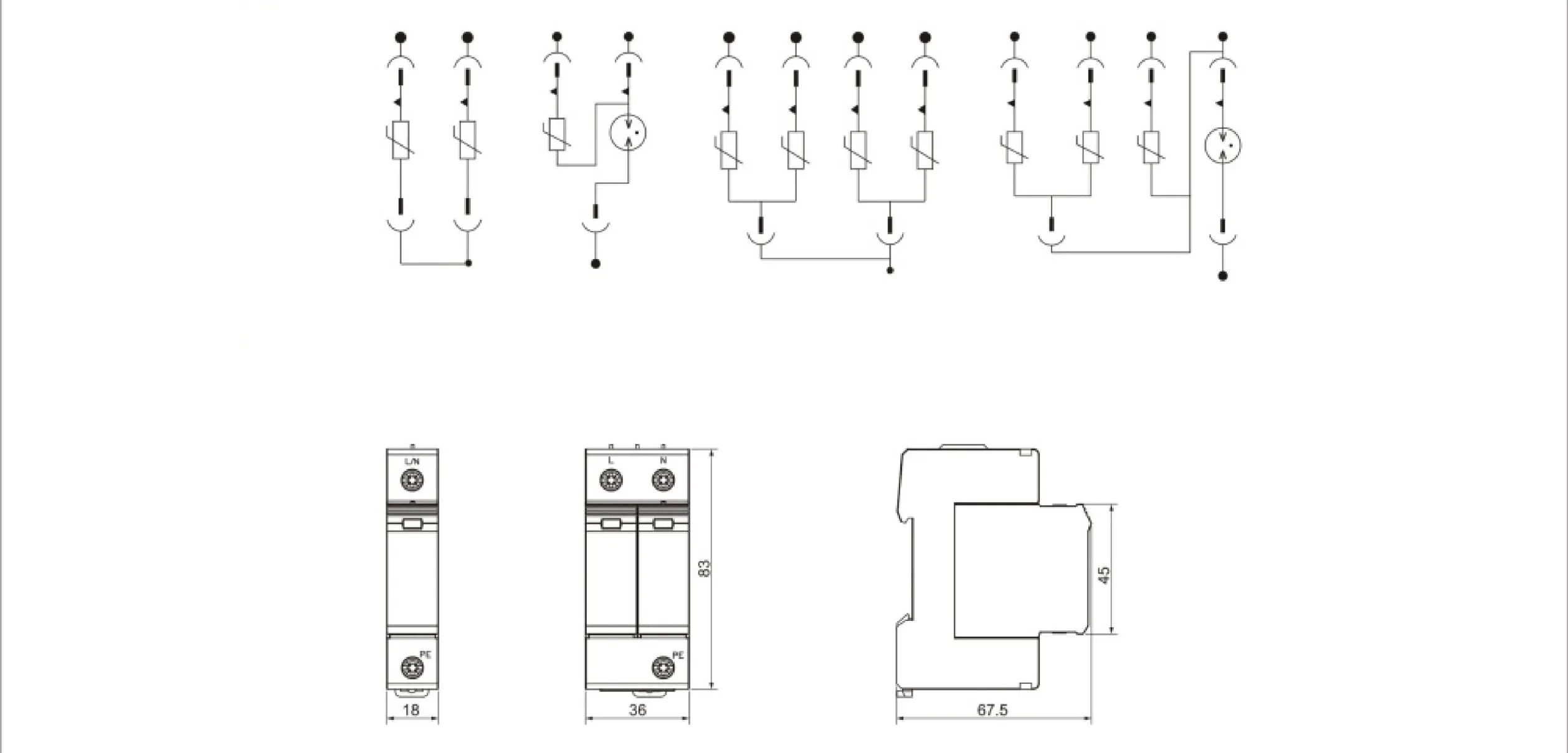

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 |
| Klasyfikacja SPD | T2 |
| Zastosowanie | Systemy rozdzielcze prądu przemiennego; ochrona przed przepięciami atmosferycznymi i łączeniowymi |
| Systemy sieciowe | TN-S, TN-C, TT |
| Liczba biegunów | 1P |
| Maksymalne ciągłe napięcie robocze Uc | 275 / 320 / 385 V AC |
| Napięcie znamionowe Un | 220 V AC |
| Znamionowy prąd wyładowczy In | 5 kA |
| Maksymalny prąd wyładowczy Imax | 10 kA |
| Poziom ochrony napięciowej Up (L-N) | 1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V) |
| Poziom ochrony napięciowej Up (N-PE) | 1.2 kV |
| Czas reakcji | 25 ns |
| Dopuszczalny prąd zwarciowy Isccr | 25,000 A |
| Tryby ochrony | L-PE / N-PE / L-N |
| Element ochronny | MOV wysokiej energii |
| Sygnalizacja zdalna | Opcjonalna; styk NO/NC, 220 V / 0.5 A |
| Zdolność przyłączeniowa | 4-16 mm² |
| Zalecany przekrój przewodu | >10 mm² |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
| Stopień ochrony | IP20 |
| Materiał obudowy | PBT / PA |
| Klasa trudnopalności | UL94 V-0 |
| Temperatura pracy | -40°C do +70°C |
| Operacyjna wilgotność względna | 5%-95% |
| Certyfikaty | CB, CE |
Normy & certyfikaty
KNY2-10 zaprojektowano zgodnie z GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012; dostępny jest z certyfikatami CB, CE. Dokumentacja certyfikatów może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeżeli dotyczy).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych – pomaga w doborze produktów, dostarcza próbki, dokumentację techniczną i oferty handlowe.
Jeżeli konfiguracja KNY2-10 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać właściwą konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikatów.
Często zadawane pytania
Do czego służy ochronnik przepięciowy KNY2-10 (SPD)?
Ochronnik przepięciowy KNY2-10 chroni instalacje elektryczne i urządzenia przed przepięciami wywołanymi wyładowaniami atmosferycznymi oraz zdarzeniami łączeniowymi.
Jaka jest zdolność wyładowcza?
KNY2-10 oferuje zdolność wyładowczą 10kA, dobieraną w zależności od poziomu narażenia instalacji.
Gdzie należy zamontować KNY2-10?
Podłączany jest równolegle do chronionego obwodu na szynie DIN 35 mm, możliwie jak najbliżej chronionego urządzenia.
Z jakimi normami zgodny jest KNY2-10?
KNY2-10 spełnia wymagania norm IEC 61643-11 oraz GB/T 18802.11 dla ochronników przepięciowych.
