SPD AC typ 2 3P, In 5 kA KNY2-10 Korlen
Zdolność wyłączania 10kA · ochrona przepięciowa instalacji AC
Ochronnik przepięciowy AC KNY2-10 3P odprowadza przepięcia do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2, zgodny z IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.
KNY2-10 — AC Ochronnik przepięciowy (SPD)3P · 10kA · T2
Gwarancja do trzech lat
IEC 61643-11
Bezpośrednio z fabryki
Kluczowe dane techniczne
- Model — KNY2-10
- Bieguny — 3P
- Wyłączanie / wyładowanie — 10kA
- Liczba biegunów — 3P
- Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
- Certyfikaty — CB, CE
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość własnego brandingu i opakowań
Description
KNY2-10 AC Ochronnik przepięciowy (SPD)
Ochronnik przepięciowy AC KNY2-10 3P odprowadza przepięcia do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2, zgodny z IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic i wrażliwych urządzeń elektronicznych.

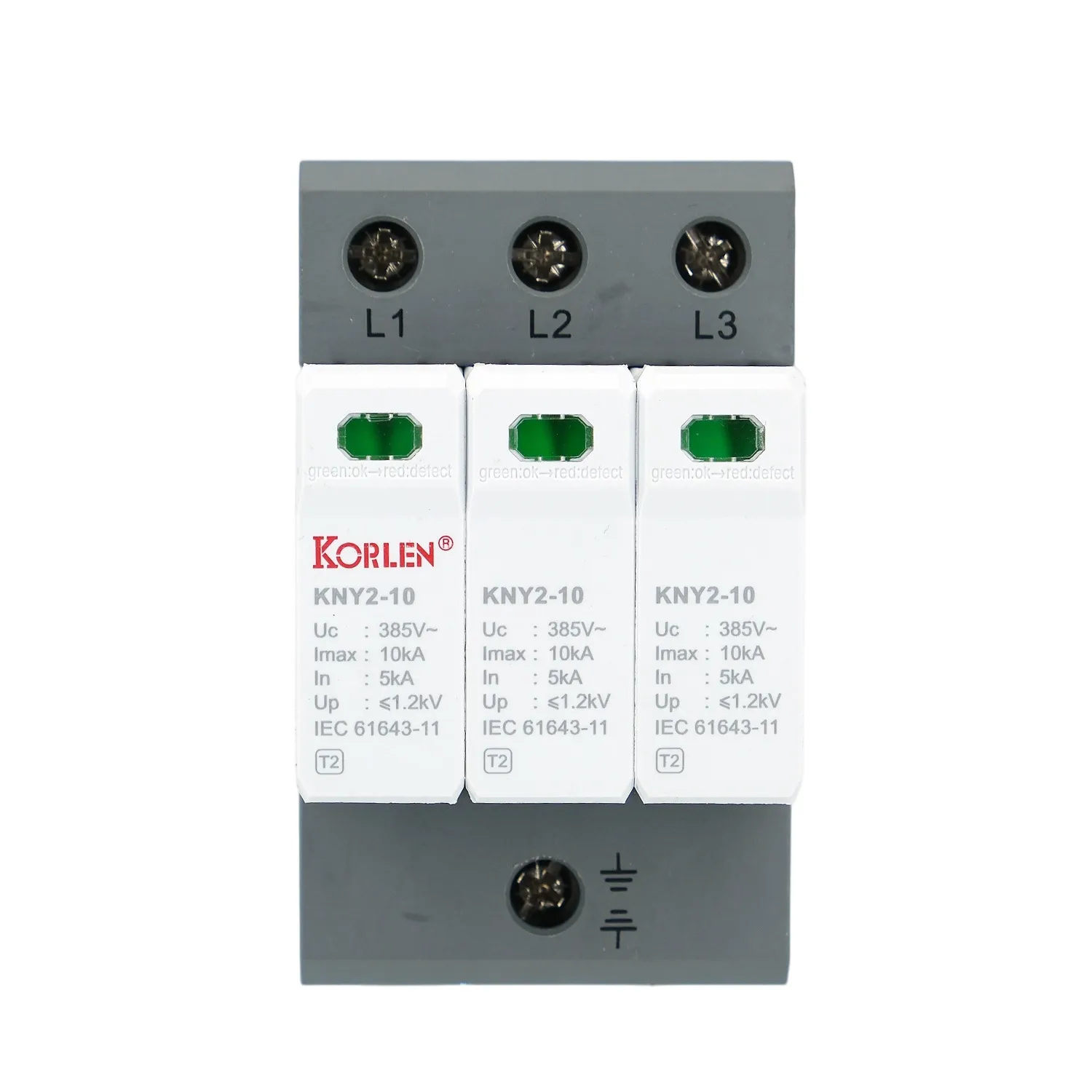

Zastosowania & ochrona obwodów
Ochronnik przepięciowy AC KNY2-10 chroni rozdzielnice, aparaturę łączeniową i wrażliwe urządzenia przed przepięciami. Jest powszechnie stosowany w budynkach komercyjnych, zakładach przemysłowych i urządzeniach OEM.
- Rozdzielnice główne i podrozdzielnice
- Instalacje elektryczne budynków komercyjnych
- Przemysłowe urządzenia sterowania i automatyki
- Wrażliwa elektronika oraz systemy danych

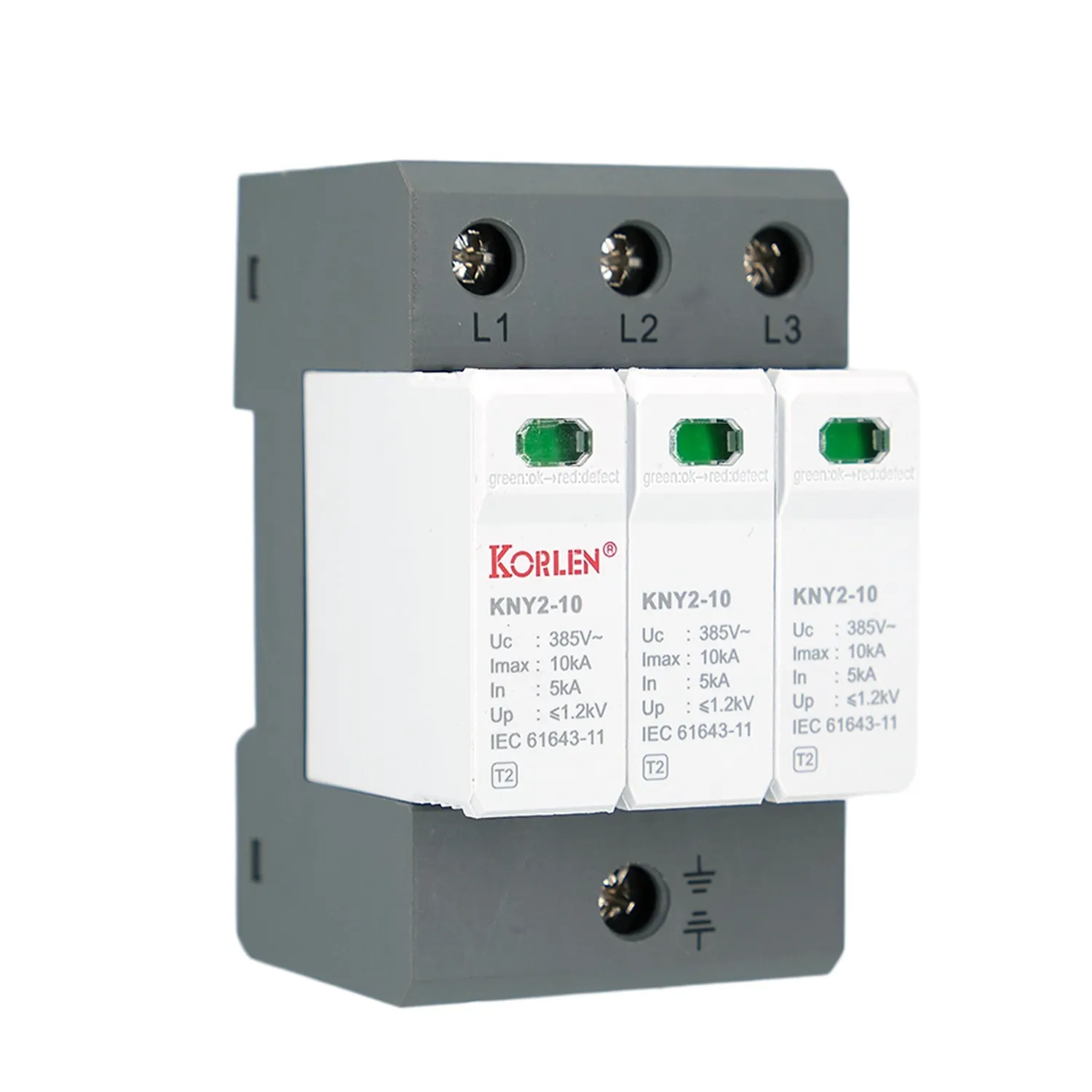

Konstrukcja & niezawodność działania
KNY2-10 wykorzystuje warystory MOV wysokiej energii z rozłącznikiem termicznym, zapewniając szybką reakcję i niezawodne ograniczanie przepięć w kompaktowej obudowie na szynę DIN.
- Warystor tlenkowo-metalowy wysokiej energii (MOV)
- Rozłącznik termiczny ze wskaźnikiem stanu
- Szybka reakcja przy tłumieniu przepięć
- Montaż na szynie DIN 35 mm

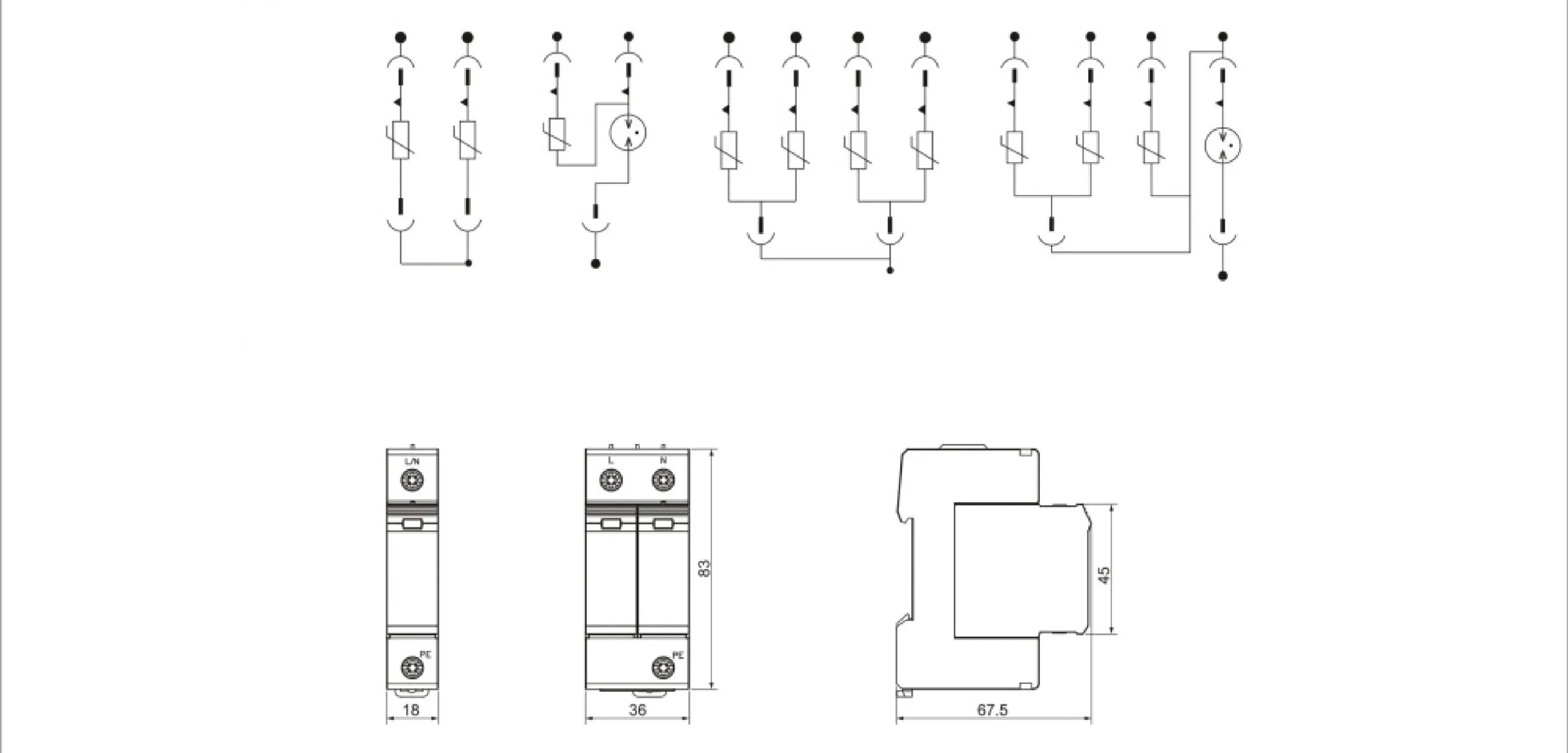

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 |
| Klasyfikacja SPD | T2 |
| Zastosowanie | Systemy rozdzielcze prądu przemiennego; ochrona przed przepięciami atmosferycznymi i łączeniowymi |
| Systemy sieciowe | TN-S, TN-C, TT |
| Liczba biegunów | 3P |
| Maksymalne ciągłe napięcie robocze Uc | 275 / 320 / 385 V AC |
| Napięcie znamionowe Un | 220 V AC |
| Znamionowy prąd wyładowczy In | 5 kA |
| Maksymalny prąd wyładowczy Imax | 10 kA |
| Poziom ochrony napięciowej Up (L-N) | 1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V) |
| Poziom ochrony napięciowej Up (N-PE) | 1.2 kV |
| Czas reakcji | 25 ns |
| Dopuszczalny prąd zwarciowy Isccr | 25,000 A |
| Tryby ochrony | L-PE / N-PE / L-N |
| Element ochronny | MOV wysokiej energii |
| Sygnalizacja zdalna | Opcjonalna; styk NO/NC, 220 V / 0.5 A |
| Zdolność przyłączeniowa | 4-16 mm² |
| Zalecany przekrój przewodu | >10 mm² |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
| Stopień ochrony | IP20 |
| Materiał obudowy | PBT / PA |
| Klasa trudnopalności | UL94 V-0 |
| Temperatura pracy | -40°C do +70°C |
| Operacyjna wilgotność względna | 5%-95% |
| Certyfikaty | CB, CE |
Normy & certyfikaty
KNY2-10 zaprojektowano zgodnie z GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012; dostępny jest z certyfikatami CB, CE. Dokumentacja certyfikatów może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeżeli dotyczy).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych – pomaga w doborze produktów, dostarcza próbki, dokumentację techniczną i oferty handlowe.
Jeżeli konfiguracja KNY2-10 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać właściwą konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikatów.
Często zadawane pytania
Do czego służy ochronnik przepięciowy KNY2-10 (SPD)?
Ochronnik przepięciowy KNY2-10 chroni instalacje elektryczne i urządzenia przed przepięciami wywołanymi wyładowaniami atmosferycznymi oraz zdarzeniami łączeniowymi.
Jaka jest zdolność wyładowcza?
KNY2-10 oferuje zdolność wyładowczą 10kA, dobieraną w zależności od poziomu narażenia instalacji.
Gdzie należy zamontować KNY2-10?
Podłączany jest równolegle do chronionego obwodu na szynie DIN 35 mm, możliwie jak najbliżej chronionego urządzenia.
Z jakimi normami zgodny jest KNY2-10?
KNY2-10 spełnia wymagania norm IEC 61643-11 oraz GB/T 18802.11 dla ochronników przepięciowych.
Często zadawane pytania (FAQ)
Czy jesteście producentem czy firmą handlową?
Jak długo obowiązuje gwarancja jakości?
Czy posiadacie certyfikaty firmy lub produktów?
Czy zapewniacie próbki?
Czy oferujecie zniżki?
Czy mogę otrzymać ceny produktów?
Czy świadczycie usługi OEM i ODM?
Jaki jest termin realizacji standardowego zamówienia?
