Ogranicznik przepięć DC do instalacji PV typ 1+2 2P 600 V DC, Imax 40 kA KNY2-40PV Korlen
Zdolność wyłączania 40kA · 600V · ochrona przepięciowa instalacji PV i DC
Ochronnik przepięciowy DC KNY2-40PV zabezpiecza instalacje fotowoltaiczne i DC przed przepięciami do 600 V. Dostępny jako ochronnik typu 1+2, zgodny z normą IEC 61643-31, odprowadza przepięcia atmosferyczne i łączeniowe, chroniąc falowniki, skrzynki łączeniowe i odbiorniki DC.
KNY2-40PV — Ochronnik przepięciowy DC (DC SPD)2P · 40kA · Type1+2
Ochrona przepięciowa PV
IEC 61643-31
Bezpośrednio od producenta
Kluczowe parametry
- Model — KNY2-40PV
- Bieguny — 2P
- Napięcie — 600V
- Zdolność wyłączania / wyładowanie — 40kA
- Liczba biegunów — 2P
- Normy — IEC 61643-31; EN 50539-11 + A1
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość indywidualnego oznakowania i opakowań na zamówienie
Description
KNY2-40PV Ochronnik przepięciowy DC (DC SPD)
Ochronnik przepięciowy DC KNY2-40PV zabezpiecza instalacje fotowoltaiczne i DC przed przepięciami do 600 V. Dostępny jako ochronnik typu 1+2, zgodny z normą IEC 61643-31, odprowadza przepięcia atmosferyczne i łączeniowe, chroniąc falowniki, skrzynki łączeniowe i odbiorniki DC.

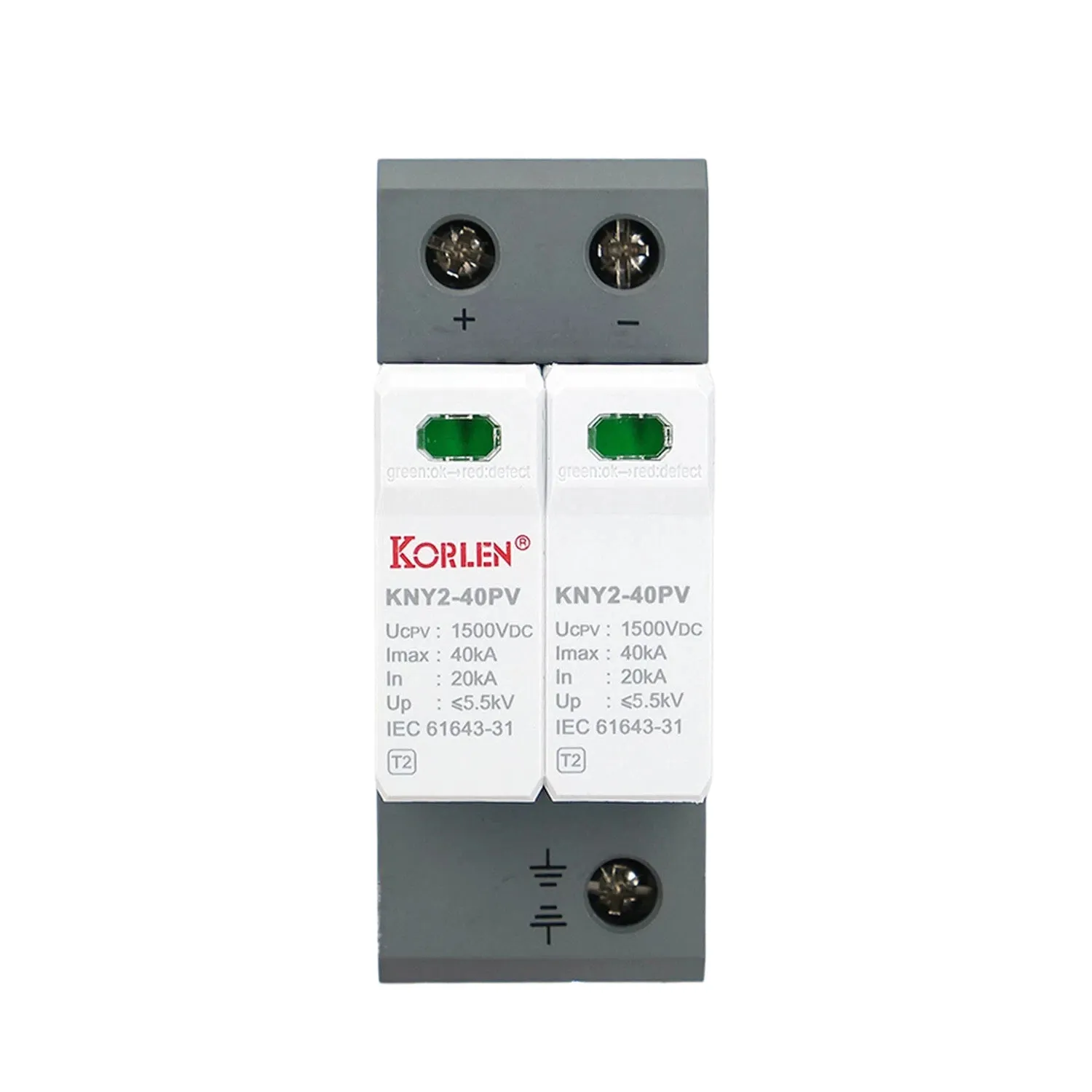

Zastosowania & ochrona obwodów
Ochronnik DC SPD KNY2-40PV został zaprojektowany do systemów fotowoltaicznych i DC, w których ochrona przepięciowa ma kluczowe znaczenie. Montowany jest w skrzynkach łączeniowych, na wejściach DC falowników oraz w rozdzielnicach DC.
- Fotowoltaiczne skrzynki łączeniowe
- Ochrona wejść DC falownika
- Rozdzielnice DC
- Urządzenia monitorujące i sterujące instalacji fotowoltaicznej

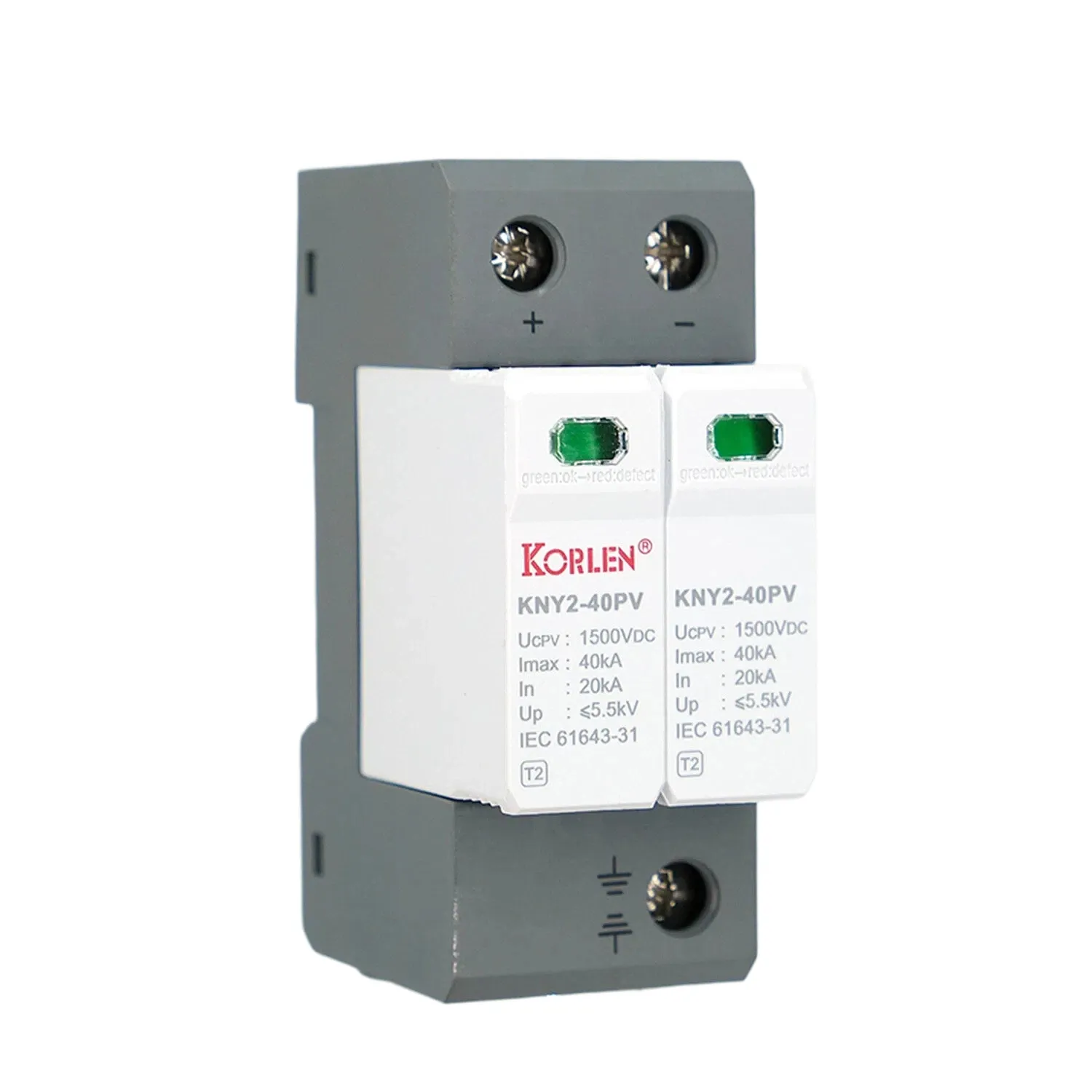

Konstrukcja & niezawodność działania
KNY2-40PV wykorzystuje wysokowydajne warystory MOV przystosowane do pracy DC, z odłączeniem termicznym i czytelną sygnalizacją stanu, zapewniając niezawodną, długotrwałą ochronę.
- Wysokowydajny warystor MOV do obwodów DC
- Wyzwalacz termiczny ze wskaźnikiem stanu
- Przystosowany do instalacji DC {voltage}
- Kompaktowy montaż na szynie DIN

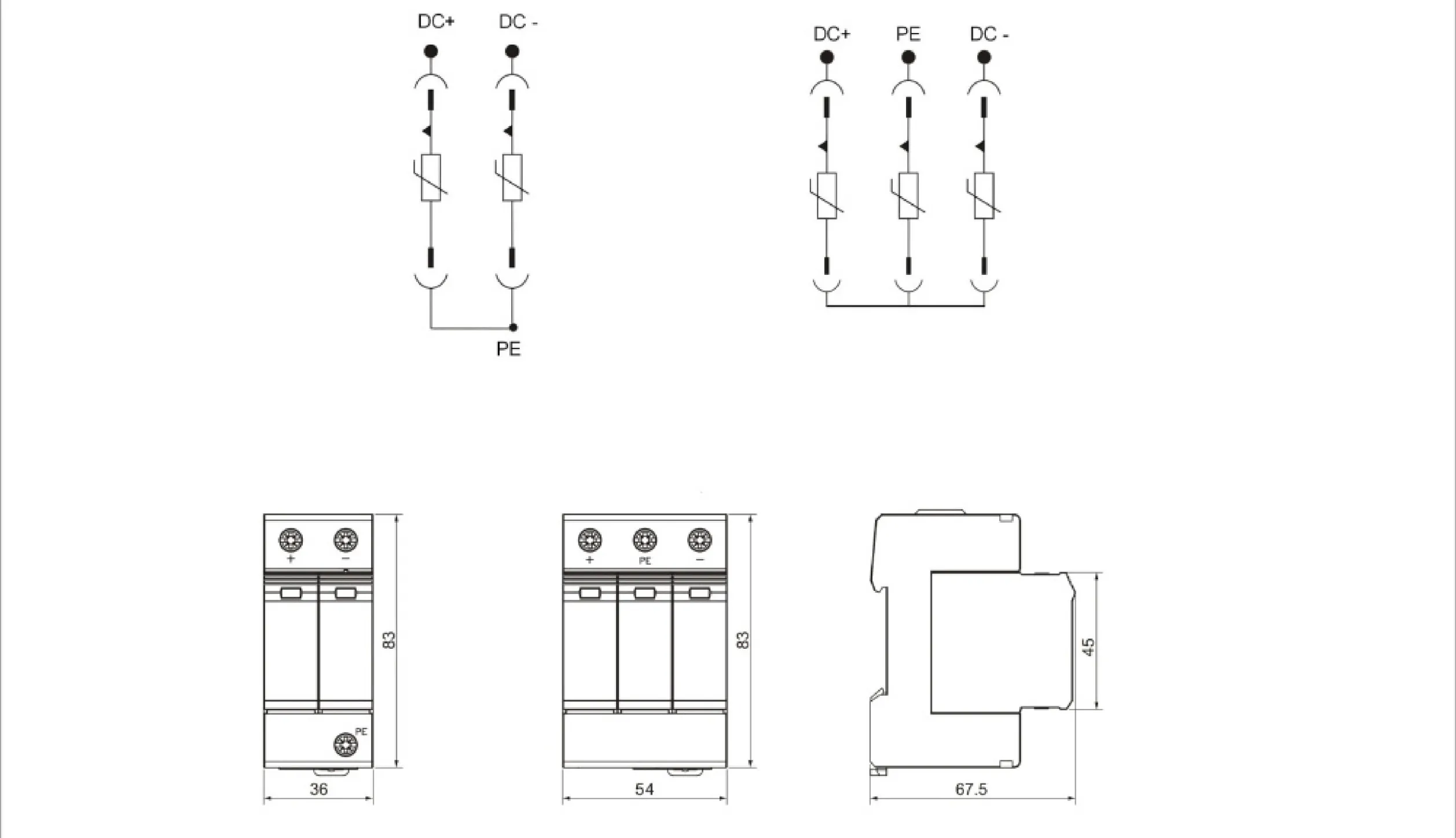

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Model | KNY2-40PV |
| Zgodność z normami | IEC 61643-31; EN 50539-11 + A1 |
| Zastosowanie | Ochrona przepięciowa instalacji fotowoltaicznych DC |
| Kategoria SPD | Warianty Type 1 / Type 2 / Type 1+2 |
| Liczba biegunów | 2P |
| Maksymalne napięcie PV (Ucpv) | 600 V DC |
| Znamionowy prąd wyładowczy (In) | 20 kA (8/20 μs) |
| Maksymalny prąd wyładowczy (Imax) | 40 kA (8/20 μs) |
| Poziom ochrony napięciowej (Up) | ≤2.5 kV |
| Czas zadziałania | <25 ns |
| Sygnalizacja uszkodzenia | Zielony = normalna praca / Czerwony = uszkodzenie |
| Zdalny interfejs sygnalizacyjny | Dostępny |
| Klasa trudnopalności | UL 94 V-0 |
| Stopień ochrony | IP20 |
| Temperatura pracy | −40 °C do +70 °C |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
Normy & certyfikaty
Produkt KNY2-40PV został zaprojektowany zgodnie z normami IEC 61643-31 oraz EN 50539-11 + A1 i jest dostępny z certyfikatami CB, CE. Dokumentacja certyfikacyjna może zostać dostarczona w zależności od wymagań projektu i rynku docelowego.
- Norma: IEC 61643-31; EN 50539-11 + A1.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeżeli dotyczy).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeżeli konfiguracja KNY2-40PV nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość i rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości dla zamówień projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.
Często zadawane pytania
Do czego służy ochronnik DC SPD KNY2-40PV?
KNY2-40PV chroni instalacje fotowoltaiczne i DC przed przepięciami atmosferycznymi i łączeniowymi, zabezpieczając falowniki i urządzenia DC.
Jakie jest maksymalne napięcie DC?
KNY2-40PV jest przeznaczony do instalacji DC 600 V i zapewnia zdolność wyładowczą 40kA.
Gdzie montuje się ochronnik DC SPD?
Montowany jest po stronie DC instalacji fotowoltaicznych, zazwyczaj w skrzynkach łączeniowych lub na wejściach DC falowników.
Dlaczego warto zabezpieczyć instalację fotowoltaiczną ochronnikiem DC SPD?
Panele fotowoltaiczne są narażone na przepięcia atmosferyczne. Ochronnik DC SPD odprowadza te przepięcia do ziemi, zanim uszkodzą falowniki i elektronikę.
