Ogranicznik przepięć DC do instalacji PV typ 1+2 3P 1500 V DC, Imax 40 kA KNY2-40PV Korlen
Zdolność wyłączania 40kA · 1500V · ochrona przepięciowa PV i DC
Ochronnik przepięciowy DC KNY2-40PV chroni instalacje fotowoltaiczne i systemy DC przed przepięciami przejściowymi do 1500V. Dostępny jako ochronnik przepięciowy Type1+2 zgodny z IEC 61643-31, odprowadza przepięcia atmosferyczne i łączeniowe, chroniąc falowniki, skrzynki łączeniowe i odbiorniki DC.
KNY2-40PV — Ochronnik przepięciowy DC (DC SPD)3P · 40kA · Type1+2
Ochrona przepięciowa PV
IEC 61643-31
Bezpośrednio od producenta
Kluczowe parametry
- Model — KNY2-40PV
- Bieguny — 3P
- Napięcie — 1500V
- Wyłączanie / odprowadzanie — 40kA
- Liczba biegunów — 3P
- Normy — IEC 61643-31; EN 50539-11 + A1
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość indywidualnego brandingu i opakowań
Description
KNY2-40PV Ochronnik przepięciowy DC (DC SPD)
Ochronnik przepięciowy DC KNY2-40PV chroni instalacje fotowoltaiczne i systemy DC przed przepięciami przejściowymi do 1500V. Dostępny jako ochronnik przepięciowy Type1+2 zgodny z IEC 61643-31, odprowadza przepięcia atmosferyczne i łączeniowe, chroniąc falowniki, skrzynki łączeniowe i odbiorniki DC.

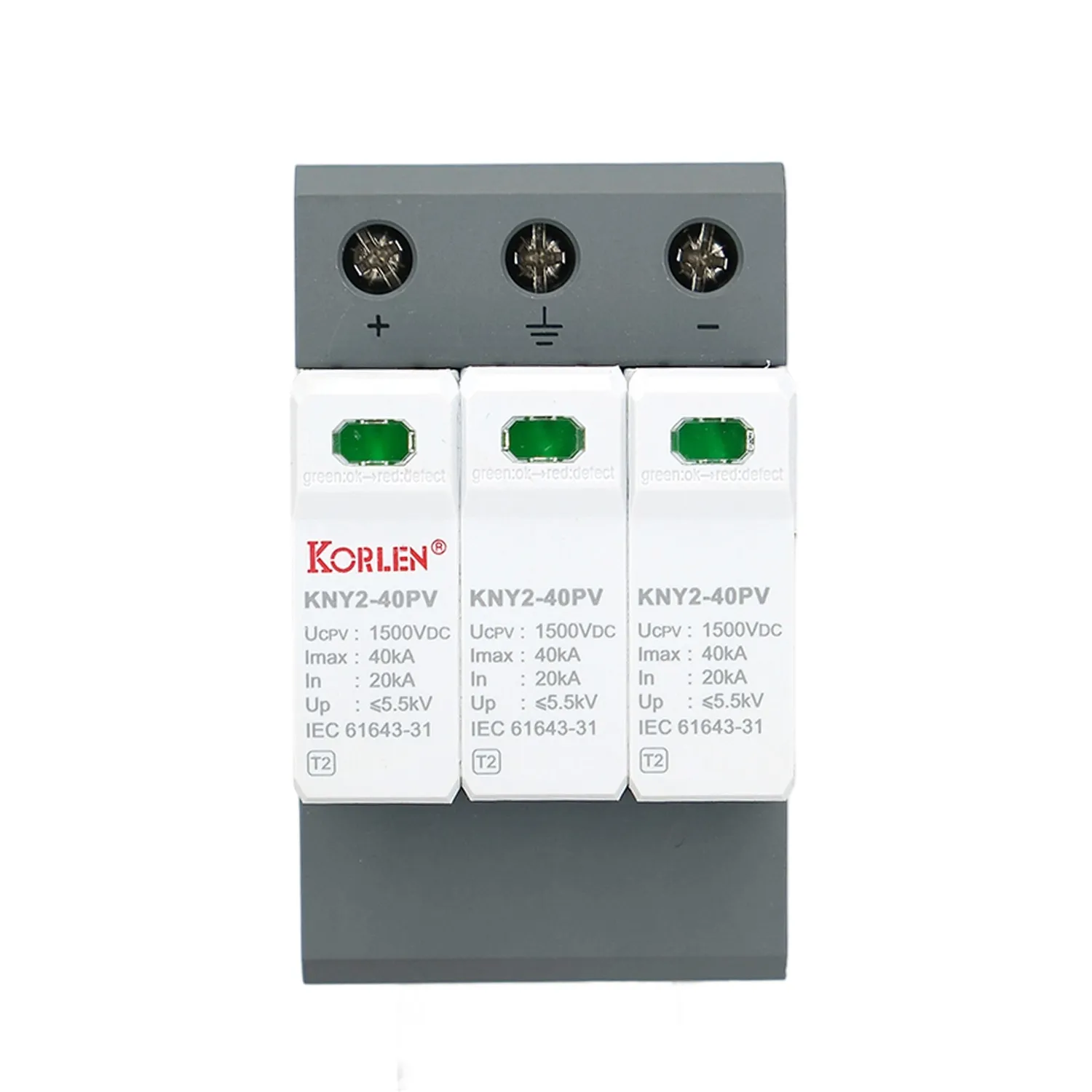

Zastosowania i ochrona obwodów
Ochronnik przepięciowy DC KNY2-40PV (DC SPD) został zaprojektowany do systemów fotowoltaicznych i DC, w których ochrona przepięciowa ma kluczowe znaczenie. Montowany jest w skrzynkach łączeniowych, na wejściach DC falowników oraz w tablicach rozdzielczych DC.
- Fotowoltaiczne skrzynki łączeniowe
- Ochrona wejść DC falowników
- Tablice rozdzielcze DC
- Urządzenia monitorujące i sterujące instalacji fotowoltaicznych

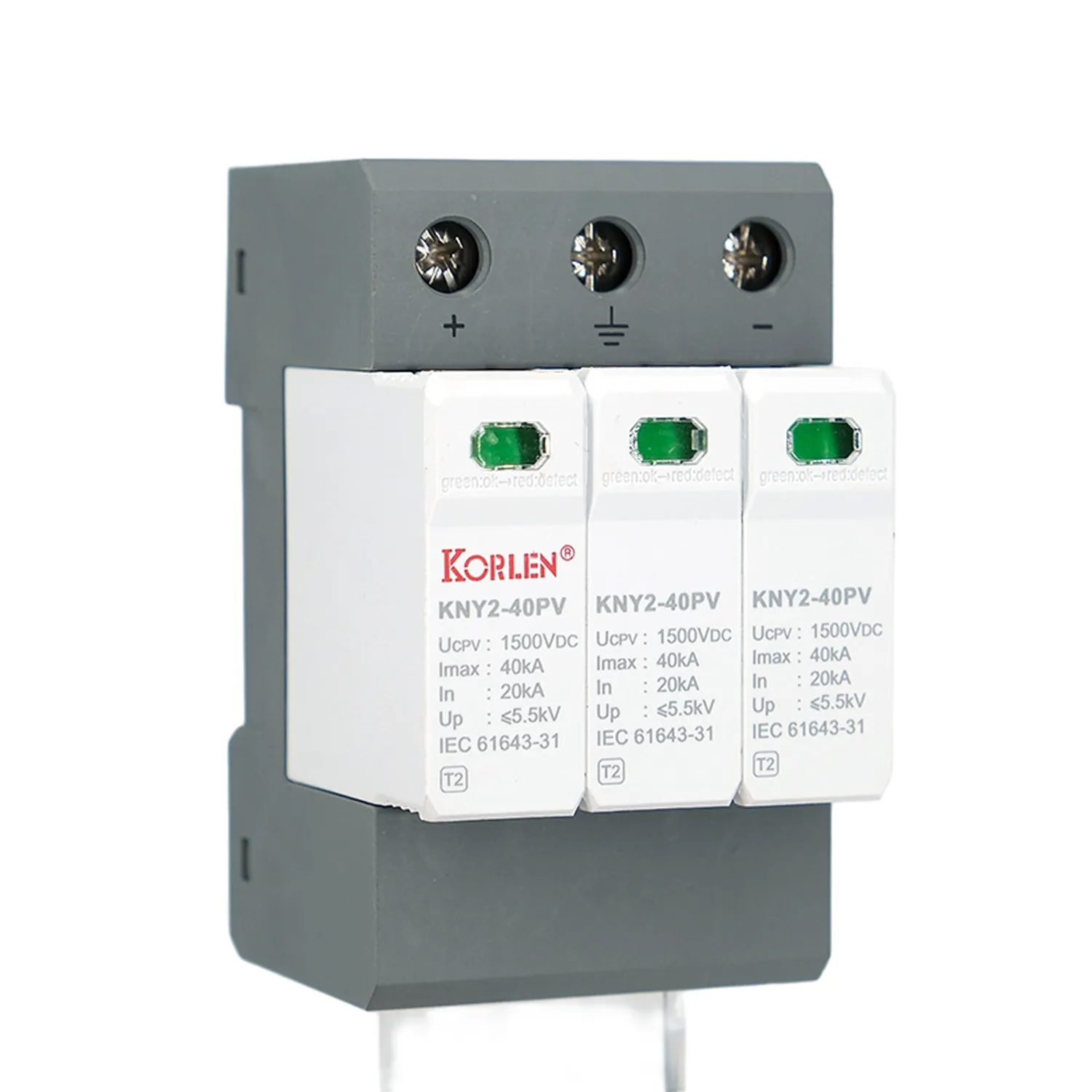

Budowa i niezawodność działania
KNY2-40PV wykorzystuje wysokonergetyczne warystory MOV zoptymalizowane do pracy DC, z rozłącznikiem termicznym i czytelną sygnalizacją stanu, co zapewnia niezawodną i długotrwałą ochronę.
- Wysokonergetyczne warystory MOV do obwodów DC
- Rozłącznik termiczny z sygnalizacją stanu
- Przystosowany do systemów DC o napięciu {voltage}
- Kompaktowy montaż na szynie DIN

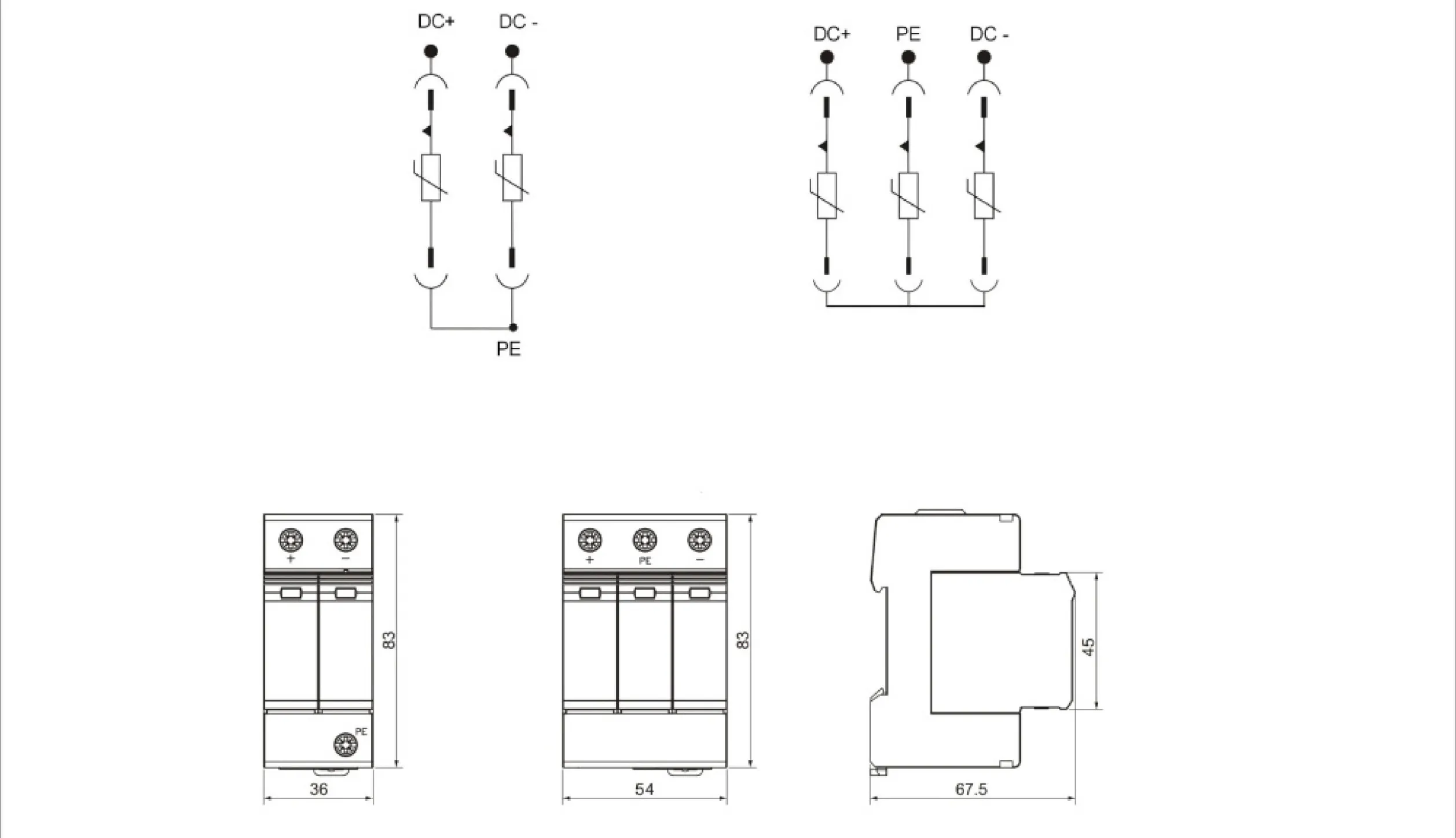

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Model | KNY2-40PV |
| Zgodność z normami | IEC 61643-31; EN 50539-11 + A1 |
| Zastosowanie | Ochrona przepięciowa DC instalacji fotowoltaicznych |
| Kategoria SPD | Warianty Type 1 / Type 2 / Type 1+2 |
| Liczba biegunów | 3P |
| Maksymalne napięcie PV (Ucpv) | 1500 V DC |
| Znamionowy prąd wyładowczy (In) | 20 kA (8/20 μs) |
| Maksymalny prąd wyładowczy (Imax) | 40 kA (8/20 μs) |
| Poziom ochrony napięciowej (Up) | ≤4.5 kV |
| Czas zadziałania | <25 ns |
| Sygnalizacja uszkodzenia | Zielony = stan normalny / Czerwony = uszkodzenie |
| Sygnalizacja zdalna | Dostępny |
| Klasa trudnopalności | UL 94 V-0 |
| Stopień ochrony | IP20 |
| Temperatura pracy | −40 °C to +70 °C |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
Normy i certyfikaty
KNY2-40PV został zaprojektowany zgodnie z IEC 61643-31; EN 50539-11 + A1 i jest dostępny z certyfikatami CB, CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: IEC 61643-31; EN 50539-11 + A1.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeśli dotyczy).
Wsparcie dostaw OEM i B2B
KORLEN wspiera dystrybutorów, producentów OEM, firmy instalacyjne oraz klientów projektowych w doborze produktów, dostawie próbek, dokumentacji technicznej i przygotowaniu ofert handlowych.
Jeżeli konfiguracja KNY2-40PV nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Próbki dostępne do oceny produktu.
- Elastyczne ilości w zamówieniach projektowych i B2B.
- Wsparcie OEM i ODM w odpowiednich projektach.
- Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.
Najczęściej zadawane pytania
Do czego służy ochronnik przepięciowy DC KNY2-40PV (DC SPD)?
KNY2-40PV chroni instalacje fotowoltaiczne i systemy DC przed przepięciami przejściowymi wywołanymi wyładowaniami atmosferycznymi i łączeniami, zabezpieczając falowniki oraz urządzenia DC.
Jakie jest maksymalne napięcie DC?
KNY2-40PV jest przeznaczony do systemów DC o napięciu 1500V i zdolności odprowadzania prądu 40kA.
Gdzie instaluje się ochronnik przepięciowy DC (DC SPD)?
Montowany jest po stronie DC instalacji fotowoltaicznych, zwykle w skrzynkach łączeniowych lub na wejściach DC falowników.
Po co chronić instalacje fotowoltaiczne ochronnikiem przepięciowym DC (DC SPD)?
Instalacje fotowoltaiczne są narażone na przepięcia atmosferyczne. Ochronnik przepięciowy DC odprowadza te przepięcia do ziemi, zanim uszkodzą falowniki i elementy elektroniczne.
