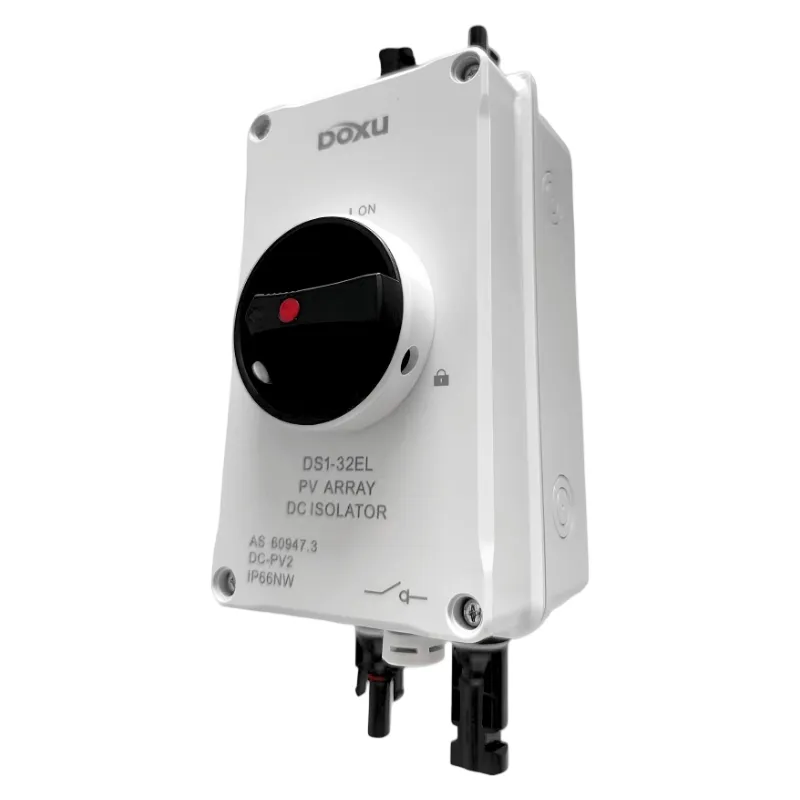

Rozłącznik izolacyjny DC do instalacji PV 32 A 1200 V DC DS1-32EL/2-MC4-H Doxu

32A · 1200V · rozwiązania przyłączeń DC do fotowoltaiki

Złącze solarne MC4 DC zapewnia niezawodne, odporne na warunki atmosferyczne połączenia dla systemów fotowoltaicznych o parametrach do 1200V i 32A. Uszczelniona konstrukcja IP67 oraz mechanizm blokujący gwarantują pewne i trwałe połączenia w instalacjach fotowoltaicznych.

✓
MC4 — Złącze fotowoltaiczne MC432A

Stopień ochrony IP67

IEC 62852

Bezpośrednio od producenta

Kluczowe parametry

Model — MC4
Prąd znamionowy — 32A
Napięcie — 1200V
Napięcie znamionowe — 1200 V DC
Normy — IEC 60947-3; AS 60947.3
Montaż — szyna DIN 35mm (EN 60715)
OEM / ODM — możliwy własny branding i opakowania na zamówienie

Kategoria: Rozłącznik izolacyjny DC

Opis
Informacje dodatkowe

Description

MC4 MC4 Złącze fotowoltaiczne

MC4 32A · 1200V

Zastosowania i ochrona obwodów

Złącze PV MC4 to standardowe w branży złącze DC do modułów fotowoltaicznych, zapewniające szybkie, pewne i odporne na warunki atmosferyczne połączenia kablowe.

Połączenia stringów modułów fotowoltaicznych
Okablowanie skrzynki łączeniowej PV
Połączenia DC falownika
Przewody przedłużające instalacji fotowoltaicznych

Budowa i niezawodność działania

Złącze MC4 wyposażono w precyzyjny mechanizm blokujący, uszczelnienie IP67, ocynowane styki miedziane oraz obudowę odporną na promieniowanie UV, co zapewnia niezawodną pracę na zewnątrz.

Wodoszczelne uszczelnienie IP67
Pewny mechanizm blokujący
Ocynowane styki miedziane
Obudowa odporna na promieniowanie UV

Schemat podłączeń

Parametry techniczne

Parametr	Wartość
Model	DS1-32EL/2-MC4-H
Zgodność z normami	IEC 60947-3; AS 60947.3
Zastosowanie	Zewnętrzna izolacja i sterowanie DC instalacji fotowoltaicznych
Kategoria użytkowania	DC-PV1 / DC-PV2
Konfiguracja połączeń	2-MC4
Napięcie znamionowe	1200 V DC
Prąd znamionowy	32 A
Przyłącze / zakończenie przewodu	MC4-H
Znamionowe napięcie izolacji (Ui)	1200 V
Znamionowe napięcie udarowe wytrzymywane (Uimp)	8.0 kV
Biegunowość	Bez wskazanej biegunowości; + i − można zamieniać miejscami
Trwałość mechaniczna	Znamionowo 9 700 cykli; testowany do 20 000 cykli
Trwałość łączeniowa	300 cykli łączeń
Czas gaszenia łuku	≤2 ms przy 1000 V DC / 32 A
Stopień ochrony	IP66
Temperatura przechowywania	od −40 °C do +85 °C

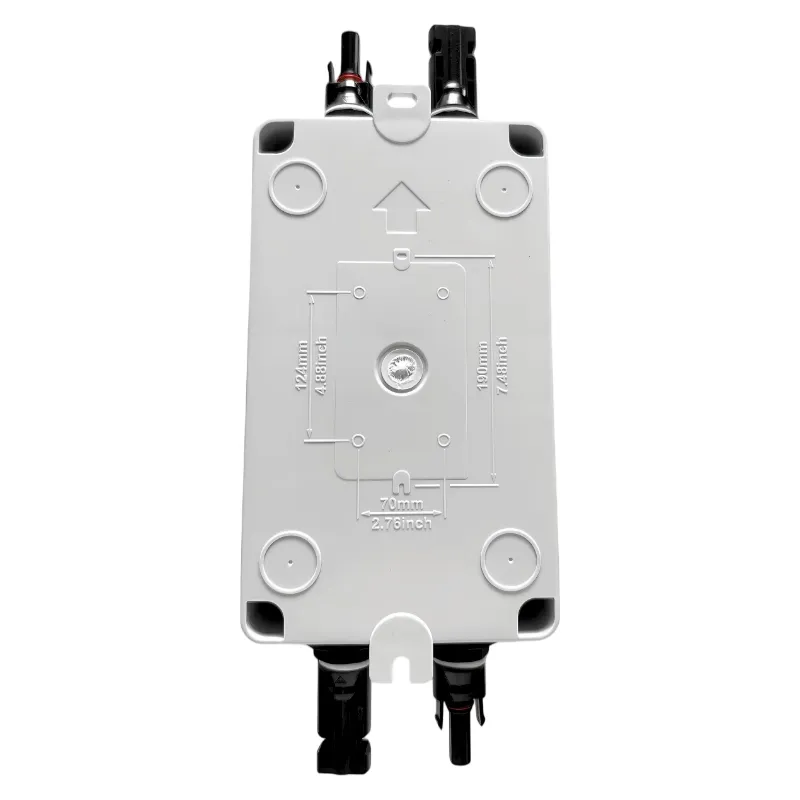

Sposób montażu	Montaż śrubowy / naścienny

Normy i certyfikaty

Złącze MC4 zaprojektowano zgodnie z IEC 60947-3 oraz AS 60947.3; dostępne jest z certyfikatami TUV i CE. Dokumentacja certyfikacyjna może zostać przekazana w zależności od wymagań projektu i rynku docelowego.

Norma: IEC 60947-3; AS 60947.3.
Certyfikaty: TUV, CE.
Stopień ochrony: IP20 (jeśli dotyczy).

Wsparcie dostaw OEM i B2B

KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w doborze produktów, przygotowaniu próbek, dokumentacji technicznej i wycen handlowych.

Jeśli konfiguracja MC4 nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Próbki dostępne do oceny produktu.
Elastyczne ilości dla zakupów projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.

Poproś o wycenę

Najczęściej zadawane pytania

Do czego służy złącze PV MC4?

Złącze MC4 łączy moduły fotowoltaiczne, skrzynki łączeniowe i falowniki w instalacjach fotowoltaicznych, zapewniając pewne i wodoszczelne połączenie DC.

Jaka jest znamionowa wartość napięcia i prądu?

Złącze MC4 jest przystosowane do napięcia 1200V DC i prądu 32A.

Jaki jest stopień ochrony?

Złącze zapewnia stopień ochrony IP67 przed wnikaniem wody i pyłu.

Czy złącze nadaje się do użytku na zewnątrz?

Tak, dzięki uszczelnieniu IP67 i obudowie odpornej na promieniowanie UV złącze doskonale nadaje się do stałych instalacji fotowoltaicznych montowanych na zewnątrz.
