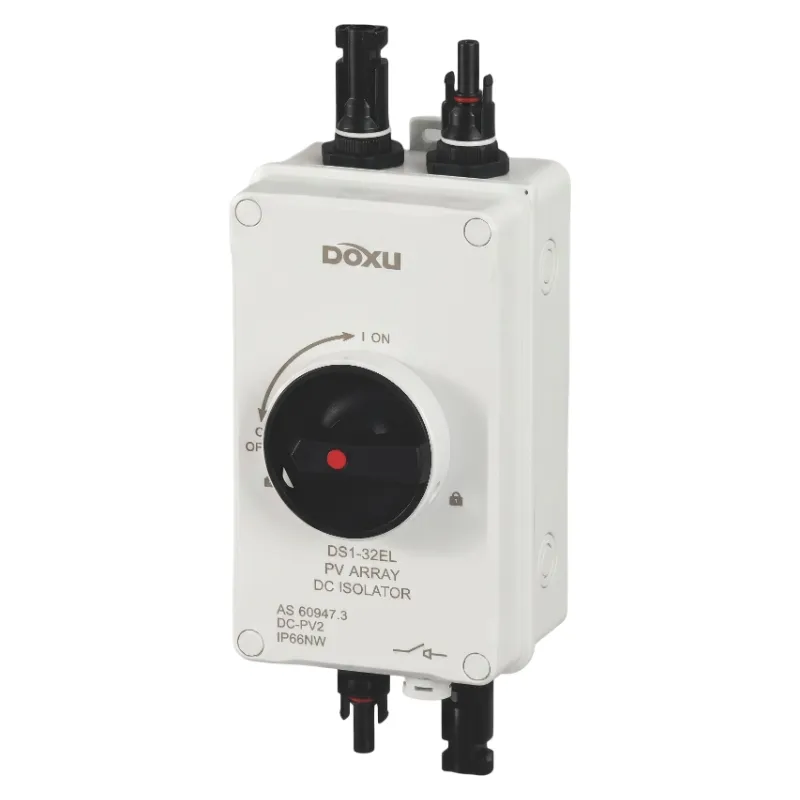

Rozłącznik izolacyjny DC do instalacji PV 32 A 600 V DC DS1-32EL/4-MC4 Doxu

Rozłącznik izolacyjny DC do instalacji PV 32 A 600 V DC DS1-32EL/4-MC4 Doxu - obrazek 2

Rozłącznik izolacyjny DC do instalacji PV 32 A 600 V DC DS1-32EL/4-MC4 Doxu

32A · 600V · rozwiązania połączeń DC dla fotowoltaiki

Złącze DC MC4 do instalacji fotowoltaicznych zapewnia niezawodne, odporne na warunki atmosferyczne połączenia w instalacjach fotowoltaicznych o napięciu do 600V i prądzie do 32A. Hermetyczna konstrukcja IP67 oraz mechanizm blokujący gwarantują pewne i trwałe połączenia w instalacjach fotowoltaicznych.

✓
MC4 — Złącze fotowoltaiczne MC432A

Stopień ochrony IP67

IEC 62852

Bezpośrednio od producenta

Kluczowe parametry

Model — MC4
Prąd znamionowy — 32A
Napięcie — 600V
Znamionowe napięcie robocze — 600 V DC
Normy — IEC 60947-3; AS 60947.3
Montaż — szyna DIN 35 mm (EN 60715)
OEM / ODM — możliwość indywidualnego oznakowania i opakowania

Kategoria: Rozłącznik izolacyjny DC

Opis
Informacje dodatkowe

Description

MC4 Złącze fotowoltaiczne MC4

MC4 32A · 600V

Zastosowania & ochrona obwodów

Złącze PV MC4 to standardowe złącze DC do modułów fotowoltaicznych, zapewniające szybkie, pewne i odporne na warunki atmosferyczne połączenia kablowe.

Połączenia stringów modułów fotowoltaicznych
Okablowanie skrzynek łączeniowych PV
Połączenia DC falownika
Przedłużacze instalacji fotowoltaicznych

Budowa i niezawodność działania złącza MC4

Konstrukcja & niezawodność działania

Złącze MC4 ma precyzyjny mechanizm blokujący, uszczelnienie IP67, cynowane styki miedziane oraz obudowę odporną na promieniowanie UV, zapewniające niezawodną pracę na zewnątrz.

Hermetyczne uszczelnienie IP67
Pewny mechanizm blokujący
Cynowane styki miedziane
Obudowa odporna na promieniowanie UV

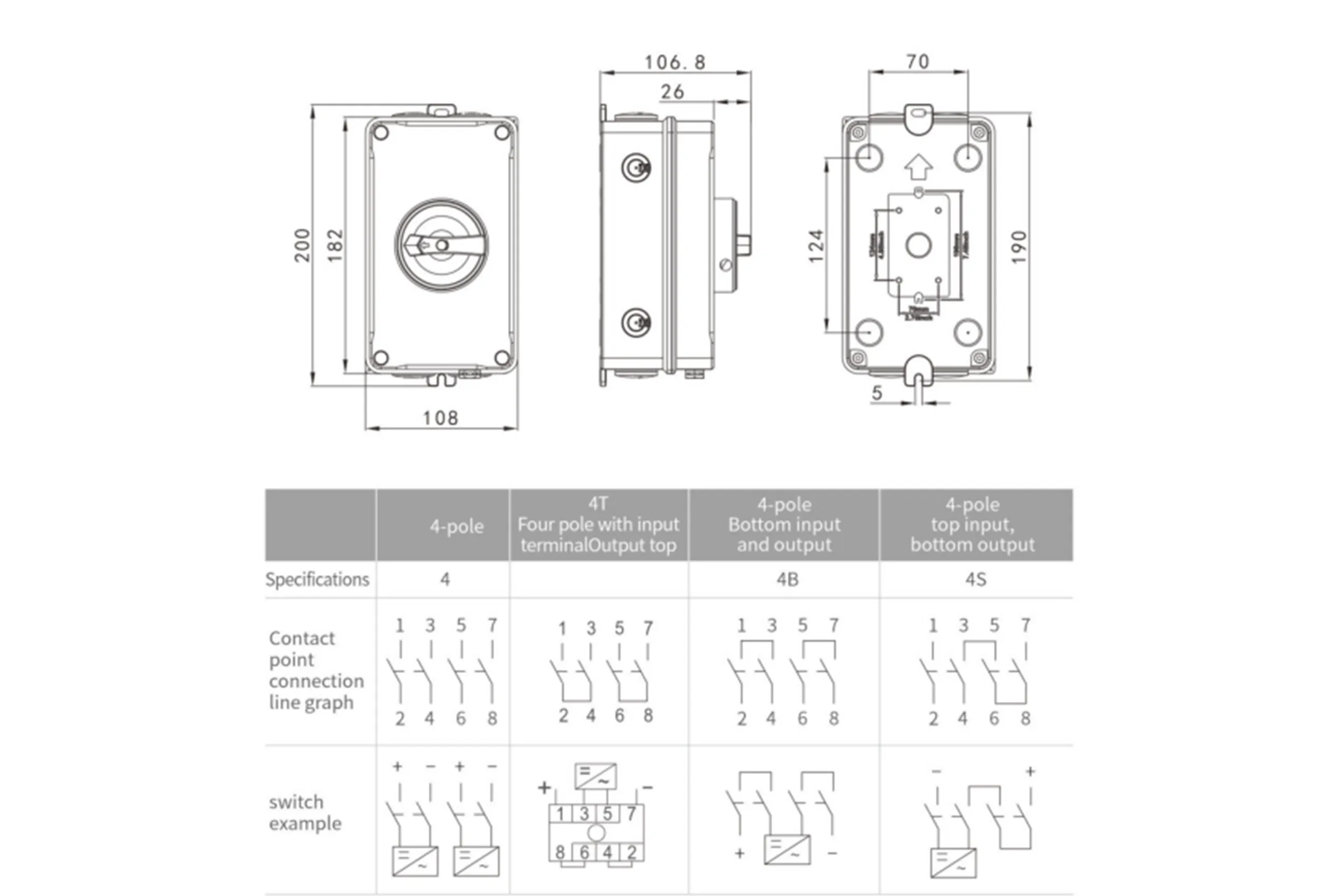

Schemat podłączenia

Parametry techniczne

Parametr	Wartość
Model	DS1-32EL/4-MC4
Zgodność z normami	IEC 60947-3; AS 60947.3
Zastosowanie	Izolacja i sterowanie DC zewnętrznych instalacji fotowoltaicznych
Kategoria użytkowania	DC-PV1 / DC-PV2
Konfiguracja połączeń	4-MC4
Znamionowe napięcie robocze	600 V DC
Prąd znamionowy	32 A
Złącze / zakończenie	MC4
Znamionowe napięcie izolacji (Ui)	1200 V
Znamionowe napięcie udarowe wytrzymywane (Uimp)	8.0 kV
Polaryzacja	Bez polaryzacji; bieguny + i − mogą być zamieniane
Trwałość mechaniczna	Znamionowo 9,700 cykli; testowane do 20,000 cykli
Trwałość łączeniowa	300 cykli łączeń
Czas gaszenia łuku	≤2 ms przy 1000 V DC / 32 A
Stopień ochrony	IP66
Temperatura przechowywania	od −40 °C do +85 °C
Sposób montażu	Montaż śrubowy / naścienny

MC4 Złącze fotowoltaiczne MC4 - normy i certyfikaty

Normy & certyfikaty

Złącze MC4 zaprojektowano zgodnie z normą IEC 60947-3; AS 60947.3; dostępne jest z certyfikatami TUV, CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: IEC 60947-3; AS 60947.3.
Certyfikaty: TUV, CE.
Stopień ochrony: IP20 (jeśli dotyczy).

MC4 Złącze fotowoltaiczne MC4 - wsparcie dostaw OEM i B2B

Wsparcie OEM & B2B

KORLEN wspiera dystrybutorów, producentów OEM, firmy instalacyjne oraz inwestorów projektowych w doborze produktów, próbek, dokumentacji technicznej i wycen komercyjnych.

Jeśli konfiguracja złącza MC4 nie odpowiada Twojemu projektowi, prześlij nam wymaganą specyfikację, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Dostępne próbki do oceny produktu.
Elastyczne wielkości zamówień przy zakupach projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikacji.

Poproś o wycenę

Najczęściej zadawane pytania

Do czego służy złącze PV MC4?

Złącze MC4 łączy moduły fotowoltaiczne, skrzynki łączeniowe i falowniki w instalacjach fotowoltaicznych, zapewniając pewne, odporne na warunki atmosferyczne połączenie DC.

Jakie jest znamionowe napięcie i prąd?

Złącze MC4 ma parametry znamionowe 600V DC i 32A.

Jaki jest stopień ochrony?

Złącze zapewnia ochronę IP67 przed wnikaniem wody i pyłu.

Czy złącze nadaje się do użytku na zewnątrz?

Tak, uszczelnienie IP67 i obudowa odporna na promieniowanie UV sprawiają, że złącze idealnie nadaje się do stałych instalacji fotowoltaicznych na zewnątrz.
