Ogranicznik przepięć AC typ 1+2 4P, Imax 50 kA, Up 1,5 kV KNY2-60 Korlen
Zdolność wyłączania 50kA · ochrona przepięciowa instalacji AC
Ochronnik przepięciowy AC KNY2-60 (4P) odprowadza przepięcia atmosferyczne i łączeniowe do ziemi, chroniąc podłączone urządzenia przed uszkodzeniem. Jako ochronnik klasy T1+T2, zgodny z normą IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic oraz wrażliwych urządzeń elektronicznych.
KNY2-60 — Ochronnik przepięciowy AC (SPD)4P · 50kA · T1+T2
Gwarancja do trzech lat
IEC 61643-11
Bezpośrednio od producenta
Kluczowe parametry
- Model — KNY2-60
- Bieguny — 4P
- Zdolność wyłączania / wyładowanie — 50kA
- Liczba biegunów — 4P
- Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
- Certyfikaty — CB, CE
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość indywidualnego oznakowania i opakowań na zamówienie
Description
KNY2-60 Ochronnik przepięciowy AC (SPD)
Ochronnik przepięciowy AC KNY2-60 (4P) odprowadza przepięcia atmosferyczne i łączeniowe do ziemi, chroniąc podłączone urządzenia przed uszkodzeniem. Jako ochronnik klasy T1+T2, zgodny z normą IEC 61643-11, zapewnia niezawodną ochronę przepięciową rozdzielnic oraz wrażliwych urządzeń elektronicznych.
Zastosowania & ochrona obwodów
Ochronnik przepięciowy AC SPD KNY2-60 zabezpiecza rozdzielnice, aparaturę łączeniową oraz wrażliwe urządzenia przed przepięciami. Jest powszechnie stosowany w budynkach komercyjnych, zakładach przemysłowych i urządzeniach OEM.
- Rozdzielnice główne i podrzędne
- Instalacje elektryczne budynków komercyjnych
- Przemysłowe urządzenia sterowania i automatyki
- Wrażliwa elektronika i systemy danych

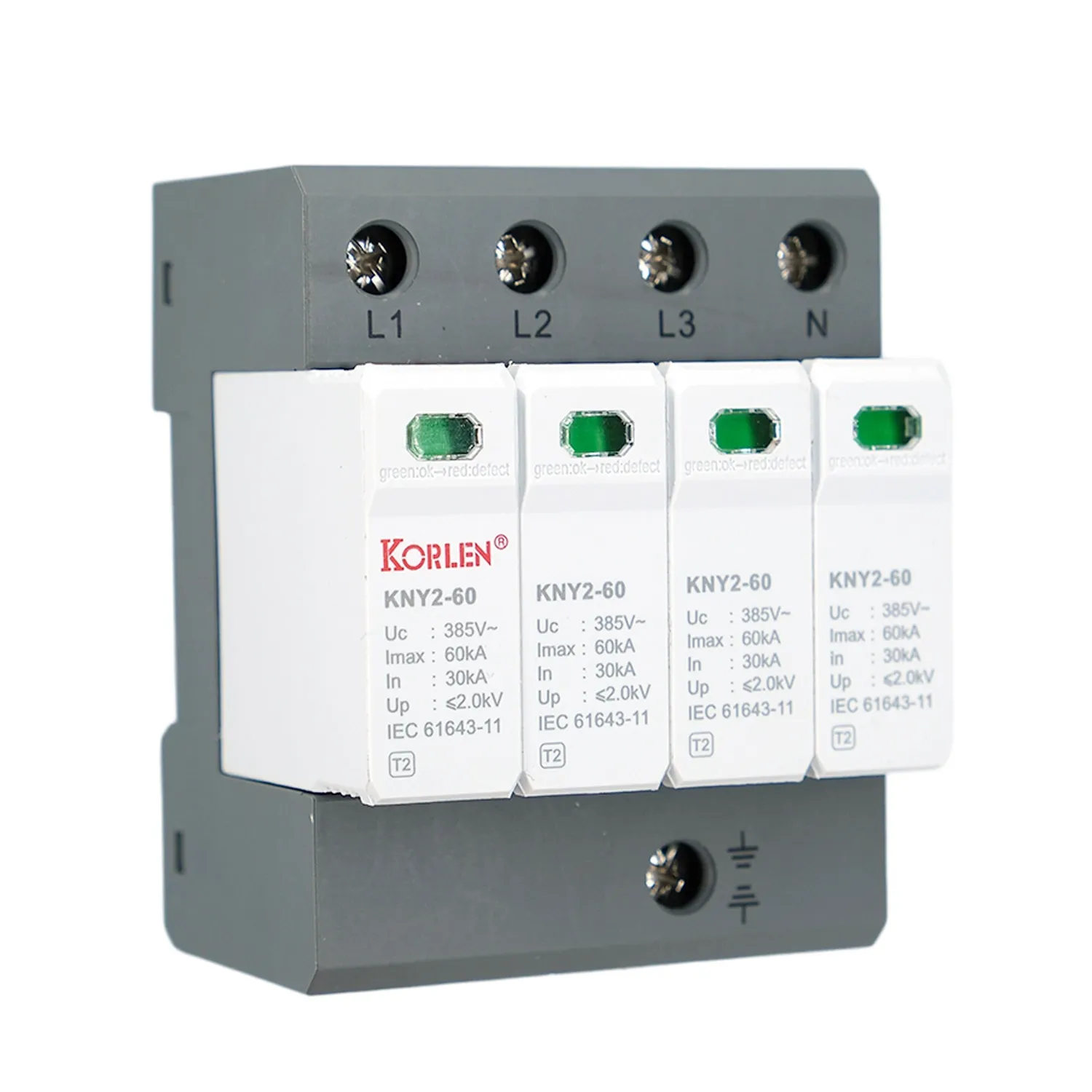

Konstrukcja & niezawodność działania
KNY2-60 wykorzystuje wysokowydajne warystory MOV z wyzwalaczem termicznym, zapewniając szybką reakcję i niezawodne ograniczanie przepięć w kompaktowej obudowie na szynę DIN.
- Wysokowydajny warystor tlenkowo-metalowy (MOV)
- Wyzwalacz termiczny ze wskaźnikiem stanu
- Szybka reakcja przy tłumieniu przepięć
- Montaż na szynie DIN 35 mm

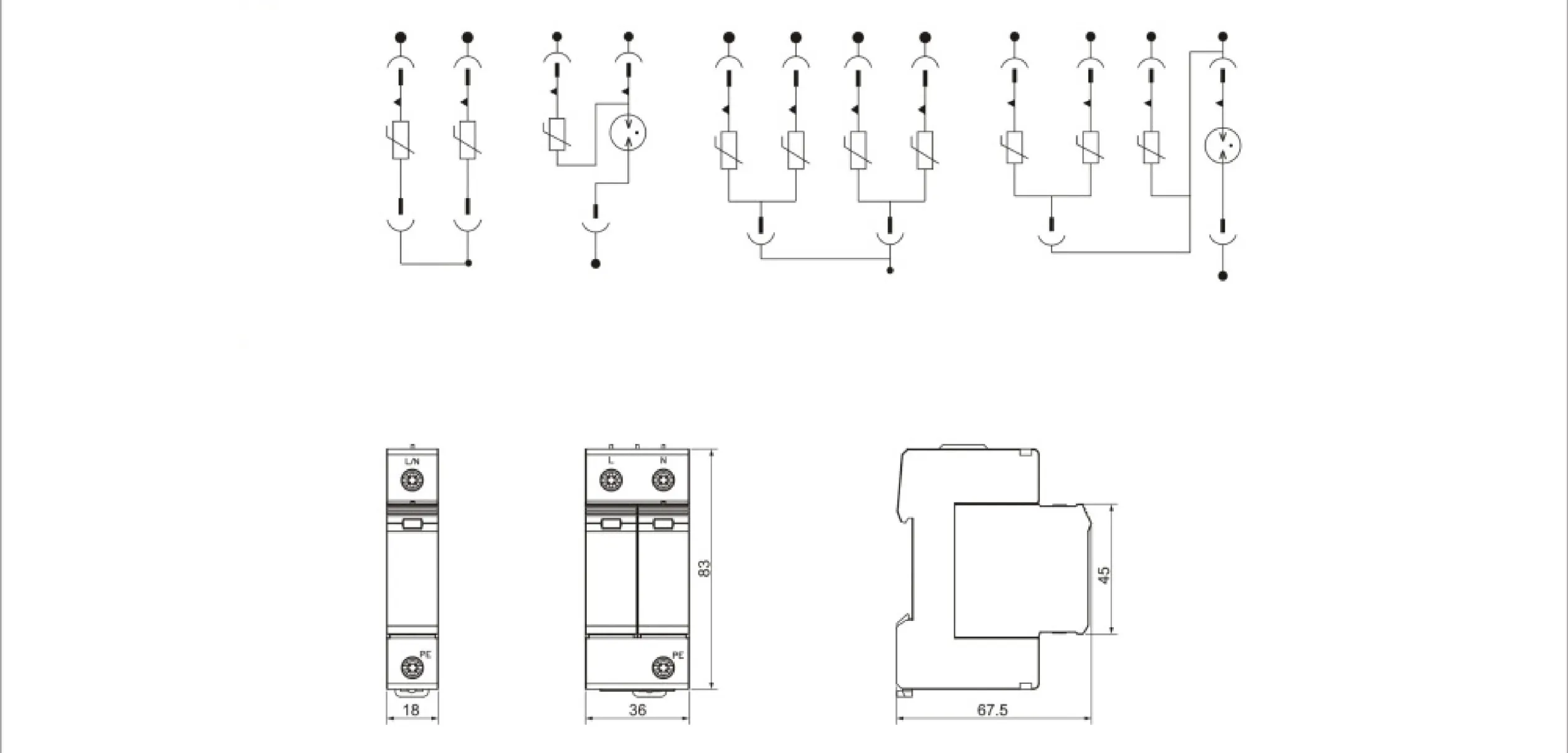

Schemat podłączenia
Parametry techniczne
| Parametr | Wartość |
| Zgodność z normami | GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 |
| Klasa SPD | T1+T2 |
| Zastosowanie | Systemy dystrybucji energii AC; ochrona przed przepięciami atmosferycznymi i łączeniowymi |
| Układy sieci | TN-S, TN-C, TT |
| Liczba biegunów | 4P |
| Maksymalne napięcie ciągłe pracy Uc | 275 / 320 / 385 V AC |
| Napięcie znamionowe Un | 220 V AC |
| Znamionowy prąd wyładowczy In | 20 kA |
| Maksymalny prąd wyładowczy Imax | 50 kA |
| Udarowy prąd wyładowczy Iimp | 6.25 kA |
| Poziom ochrony napięciowej Up (L-N) | 1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V) |
| Poziom ochrony napięciowej Up (N-PE) | 1.2 kV |
| Czas zadziałania | 25 ns |
| Dopuszczalny prąd zwarciowy Isccr | 25,000 A |
| Tryby ochrony | L-PE / N-PE / L-N |
| Element ochronny | Wysokowydajny warystor MOV |
| Sygnalizacja zdalna | Opcjonalnie; styk NO/NC, 220 V / 0,5 A |
| Zdolność przyłączeniowa zacisków | 4-16 mm² |
| Zalecany przekrój przewodu | >10 mm² |
| Sposób montażu | 35 mm DIN rail (EN 60715) |
| Stopień ochrony | IP20 |
| Materiał obudowy | PBT / PA |
| Klasa trudnopalności | UL94 V-0 |
| Temperatura pracy | -40°C do +70°C |
| Wilgotność względna podczas pracy | 5%-95% |
| Certyfikaty | CB, CE |
Normy & certyfikaty
Produkt KNY2-60 został zaprojektowany zgodnie z normami GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 i jest dostępny z certyfikatami CB, CE. Dokumentacja certyfikacyjna może zostać dostarczona w zależności od wymagań projektu i rynku docelowego.
- Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
- Certyfikaty: CB, CE.
- Stopień ochrony: IP20 (jeżeli dotyczy).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.
Jeżeli konfiguracja KNY2-60 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość i rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości dla zamówień projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.
Często zadawane pytania
Do czego służy ochronnik SPD KNY2-60?
Ochronnik przepięciowy KNY2-60 zabezpiecza instalacje i urządzenia elektryczne przed przepięciami atmosferycznymi i łączeniowymi.
Jaka jest zdolność wyładowcza?
KNY2-60 zapewnia zdolność wyładowczą 50kA, dobieraną w zależności od poziomu narażenia instalacji.
Gdzie należy zamontować ochronnik KNY2-60?
Podłączany jest równolegle do chronionego obwodu na szynie DIN 35 mm, możliwie najbliżej chronionego urządzenia.
Z jakimi normami zgodny jest ochronnik KNY2-60?
KNY2-60 spełnia wymagania norm IEC 61643-11 oraz GB/T 18802.11 dla ochronników przepięciowych.
Często zadawane pytania (FAQ)
Czy jesteście producentem czy firmą handlową?
Jak długo obowiązuje gwarancja jakości?
Czy posiadacie certyfikaty firmy lub produktów?
Czy zapewniacie próbki?
Czy oferujecie zniżki?
Czy mogę otrzymać ceny produktów?
Czy świadczycie usługi OEM i ODM?
Jaki jest termin realizacji standardowego zamówienia?
