Ogranicznik przepięć AC typ 2 3P, Imax 60 kA, Up 1,5 kV KNY2-60 Korlen

Zdolność wyłączania 60kA · ochrona przepięciowa instalacji AC

Ochronnik przepięciowy AC KNY2-60 3P odprowadza przepięcia przejściowe do ziemi, chroniąc podłączone urządzenia przed przepięciami atmosferycznymi i łączeniowymi. Jako ochronnik przepięciowy typu T2 zgodny z IEC 61643-11 zapewnia niezawodną ochronę przepięciową rozdzielnic oraz czułych urządzeń elektronicznych.

✓
KNY2-60 — AC ochronnik przepięciowy (SPD)3P · 60kA · T2

Gwarancja do trzech lat

IEC 61643-11

Bezpośrednio od producenta

Kluczowe parametry

Model — KNY2-60
Bieguny — 3P
Zdolność wyłączania / wyładowanie — 60kA
Liczba biegunów — 3P
Normy — GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
Certyfikaty — CB, CE
Montaż — szyna DIN 35 mm (EN 60715)
OEM / ODM — Dostępne indywidualne oznakowanie i opakowania

Kategoria: AC SPD

Opis
Informacje dodatkowe

Description

KNY2-60 AC ochronnik przepięciowy (SPD)

60kA 3P · T2 · 60kA

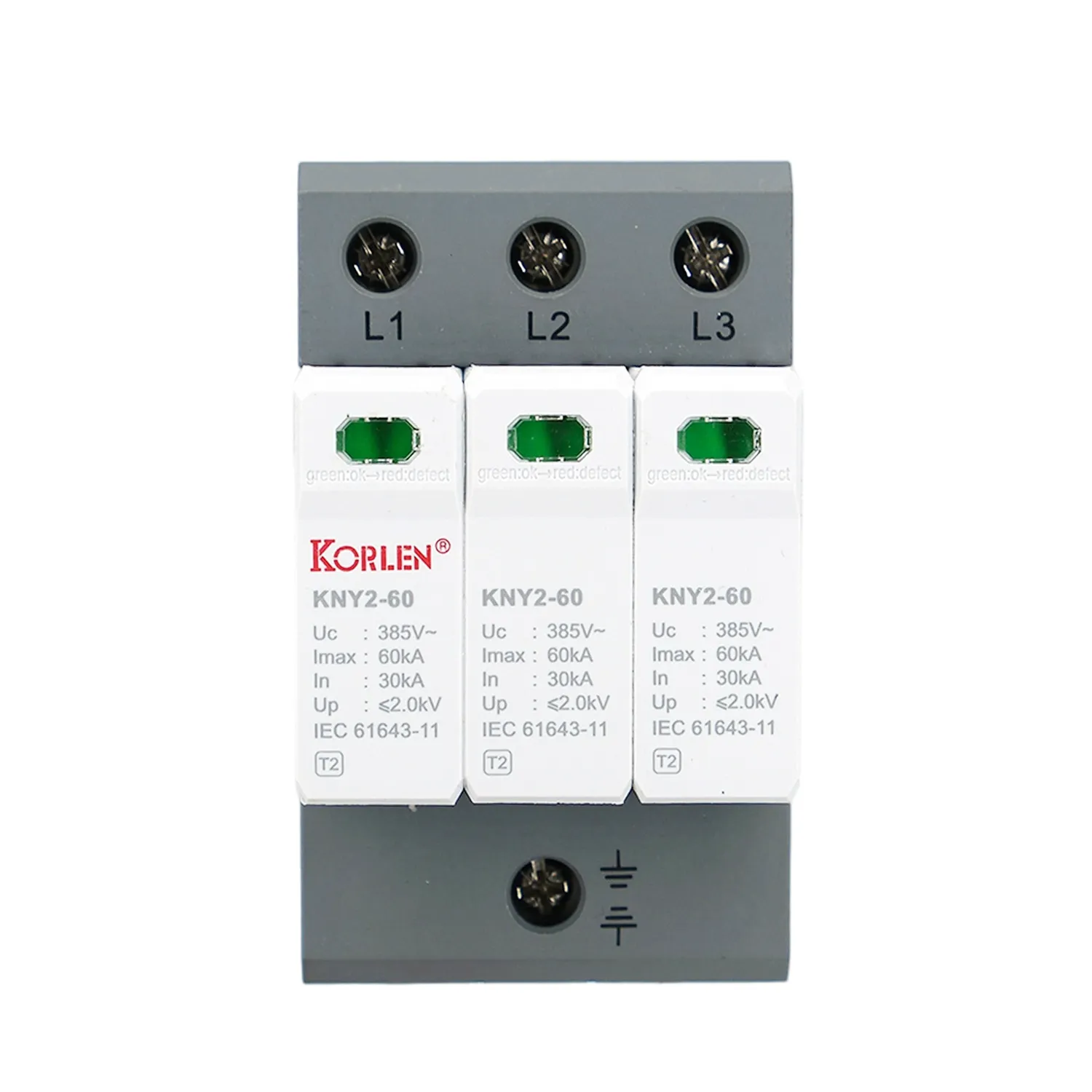

Zastosowanie i ochrona obwodów

Ochronnik przepięciowy AC KNY2-60 chroni rozdzielnice, aparaturę łączeniową i czułe urządzenia przed przepięciami. Jest powszechnie stosowany w instalacjach budynków komercyjnych, zakładów przemysłowych oraz urządzeń OEM.

Rozdzielnice główne i podrozdzielnice
Instalacje elektryczne budynków komercyjnych
Urządzenia sterowania i automatyki przemysłowej
Czuła elektronika i systemy danych

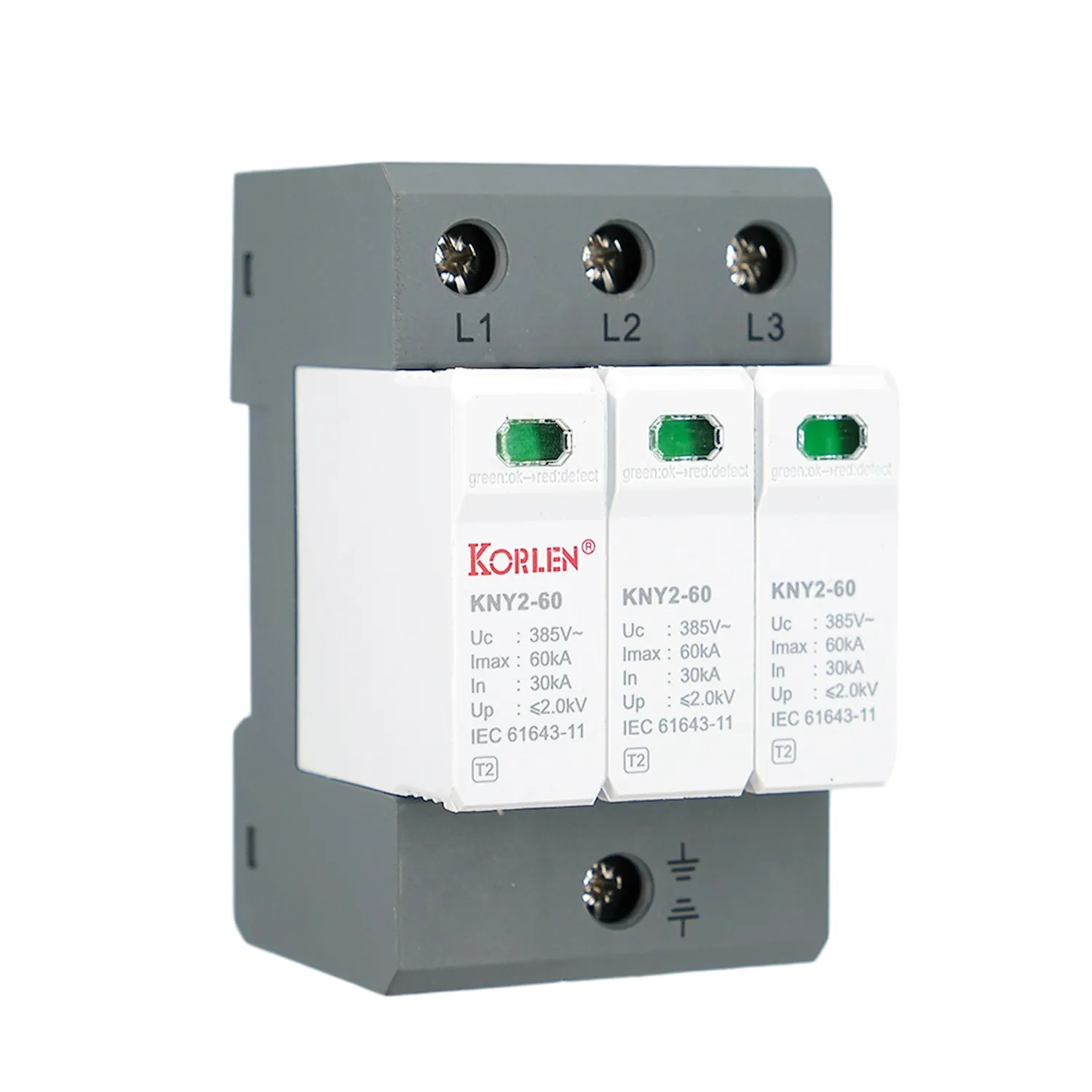

Konstrukcja i niezawodność działania

Ochronnik KNY2-60 wykorzystuje wysokoenergetyczne warystory MOV z termicznym odłącznikiem, zapewniając szybką reakcję i niezawodne ograniczanie przepięć w kompaktowej obudowie na szynę DIN.

Wysokoenergetyczny warystor tlenkowo-metalowy (MOV)
Odłącznik termiczny ze wskaźnikiem stanu
Szybka reakcja przy tłumieniu przepięć
Montaż na szynie DIN 35 mm

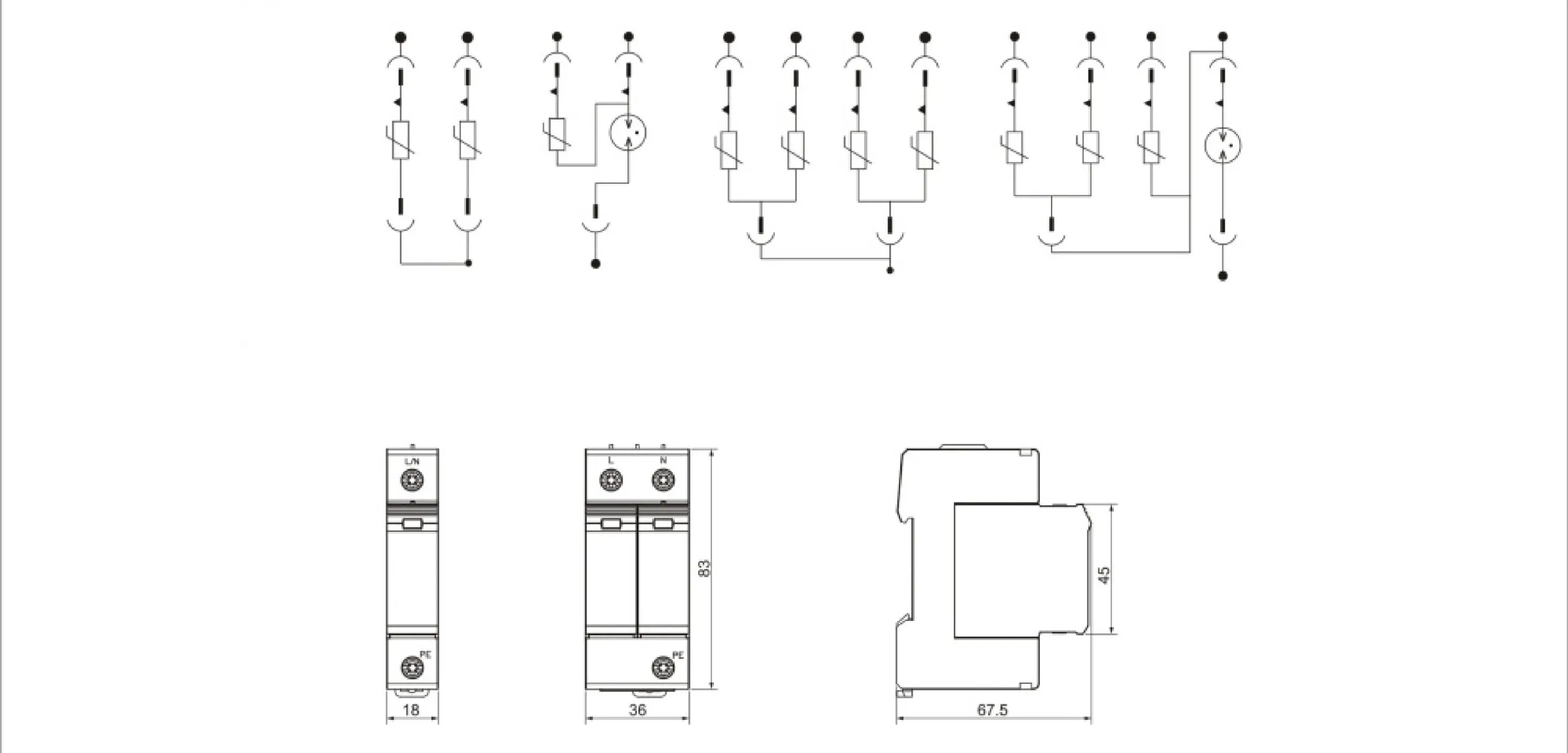

Schemat połączeń

Dane techniczne

Parametr	Wartość
Zgodność z normami	GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012
Klasyfikacja SPD	T2
Zastosowanie	Instalacje rozdzielcze prądu przemiennego; ochrona przed przepięciami atmosferycznymi i łączeniowymi
Układy sieci	TN-S, TN-C, TT
Liczba biegunów	3P
Maksymalne napięcie pracy ciągłej Uc	275 / 320 / 385 V AC
Napięcie znamionowe Un	220 V AC
Znamionowy prąd wyładowczy In	30 kA
Maksymalny prąd wyładowczy Imax	60 kA
Poziom ochrony napięciowej Up (L-N)	1.5 kV (Uc 275/320 V); 1.8 kV (Uc 385 V)
Poziom ochrony napięciowej Up (N-PE)	1.2 kV
Czas zadziałania	25 ns
Dopuszczalny prąd zwarciowy Isccr	25,000 A
Tryby ochrony	L-PE / N-PE / L-N
Element ochronny	Wysokoenergetyczny warystor MOV
Sygnalizacja zdalna	Opcjonalnie; styk NO/NC, 220 V / 0.5 A
Zdolność przyłączeniowa zacisków	4-16 mm²
Zalecany przekrój przewodu	>10 mm²
Sposób montażu	szyna DIN 35 mm (EN 60715)
Stopień ochrony	IP20
Materiał obudowy	PBT / PA
Klasa trudnopalności	UL94 V-0
Temperatura pracy	-40°C do +70°C
Wilgotność względna podczas pracy	5%-95%
Certyfikaty	CB, CE

Normy i certyfikaty

Ochronnik KNY2-60 został zaprojektowany zgodnie z GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012 i jest dostępny z certyfikatami CB i CE. Dokumentacja certyfikacyjna może zostać dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: GB/T 18802.11-2020; IEC 61643-11:2011; EN 61643-11:2012.
Certyfikaty: CB, CE.
Stopień ochrony: IP20 (jeżeli ma zastosowanie).

Wsparcie dostaw OEM i B2B

Firma KORLEN wspiera dystrybutorów, producentów OEM, instalatorów elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i ofert handlowych.

Jeżeli konfiguracja KNY2-60 nie odpowiada Twojemu projektowi, prześlij nam wymagane specyfikacje, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Próbki dostępne do oceny produktu.
Elastyczne ilości przy zakupach projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.

Poproś o wycenę

Często zadawane pytania

Do czego służy ochronnik przepięciowy KNY2-60 (SPD)?

Ochronnik przepięciowy KNY2-60 zabezpiecza instalacje elektryczne i urządzenia przed przepięciami przejściowymi wywołanymi przez wyładowania atmosferyczne i zdarzenia łączeniowe.

Jaka jest zdolność wyładowcza?

Ochronnik KNY2-60 zapewnia zdolność wyładowczą 60kA, dobieraną w zależności od poziomu narażenia instalacji.

Gdzie należy zamontować ochronnik KNY2-60?

Jest podłączany równolegle do chronionego obwodu na szynie DIN 35 mm, możliwie najbliżej chronionego urządzenia.

Z jakimi normami jest zgodny ochronnik KNY2-60?

Ochronnik KNY2-60 jest zgodny z IEC 61643-11 oraz GB/T 18802.11 dotyczącymi ochronników przepięciowych.
