Rozdzielnica stringowa PV DC 2 stringi / 1 wyjście 1000 V DC KNX5PV-H/B-2/1 Korlen

Rozdzielnica stringowa PV DC 2 stringi / 1 wyjście 1000 V DC KNX5PV-H/B-2/1 Korlen - obrazek 2

Rozdzielnica stringowa PV DC 2 stringi / 1 wyjście 1000 V DC KNX5PV-H/B-2/1 Korlen

1000V · konsolidacja stringów PV i ochrona

Skrzynka łączeniowa PV DC KNX5PV-H/B-2/1 łączy wiele wejść stringów fotowoltaicznych w jedno wyjście, zabezpieczając każdy string bezpiecznikami oraz zapewniając ochronę przepięciową do 1000 V. Jej obudowa IP65 została zaprojektowana do instalacji fotowoltaicznych na zewnątrz.

✓
KNX5PV-H/B-2/1 — PV DC Skrzynka łączeniowaPV DC Skrzynka łączeniowa 1000V 2 wejścia 1 wyjście IP65 KNX5PV-H/B-2/1 Korlen

Stopień ochrony IP65

Ochrona bezpiecznikowa stringów

Bezpośrednio z fabryki

Kluczowe parametry

Model — KNX5PV-H/B-2/1
Napięcie — 1000V
Normy — EN IEC 61439-1:2021; EN IEC 61439-2:2021
Montaż — 35mm DIN rail (EN 60715)
OEM / ODM — Możliwość indywidualnego brandingu i opakowań

Kategoria: Skrzynka łączeniowa DC

Opis
Informacje dodatkowe

Description

Skrzynka łączeniowa PV DC KNX5PV-H/B-2/1

KNX5PV-H/B-2/1
1000V

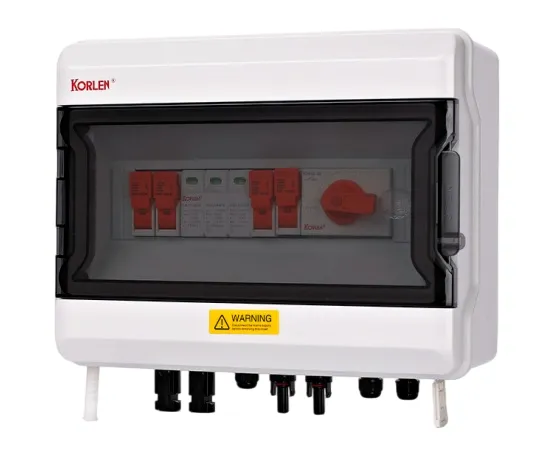

Zastosowania & ochrona obwodów

Skrzynka łączeniowa KNX5PV-H/B-2/1 upraszcza okablowanie instalacji fotowoltaicznej, łącząc wiele wejść stringów DC w jedno wyjście, z zabezpieczeniem bezpiecznikowym i opcjonalną ochroną przepięciową.

Łączenie stringów fotowoltaicznych
Łączenie i rozdzielanie w instalacjach solarnych
Instalacje fotowoltaiczne na zewnątrz
Komercyjne i wielkoskalowe projekty fotowoltaiczne

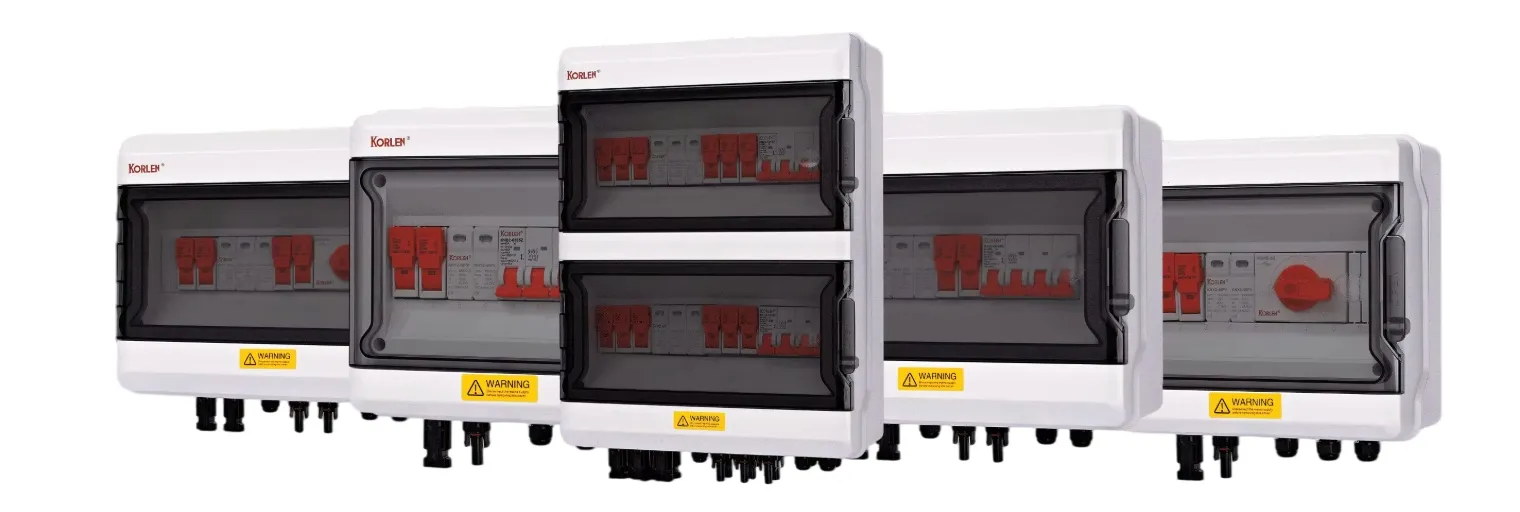

Konstrukcja i niezawodność działania skrzynki KNX5PV-H/B-2/1

Konstrukcja & niezawodność działania

Skrzynka KNX5PV-H/B-2/1 ma wodoszczelną obudowę IP65, podstawki bezpiecznikowe stringów, zespół szyn zbiorczych i opcjonalny ochronnik przepięciowy DC SPD, a także fabrycznie okablowane zaciski zapewniające szybki montaż.

Wiele wejść stringów z zabezpieczeniem bezpiecznikowym
Obudowa IP65 do montażu zewnętrznego
Opcjonalna ochrona przepięciowa DC
Fabrycznie okablowana szyna zbiorcza zapewniająca szybki montaż

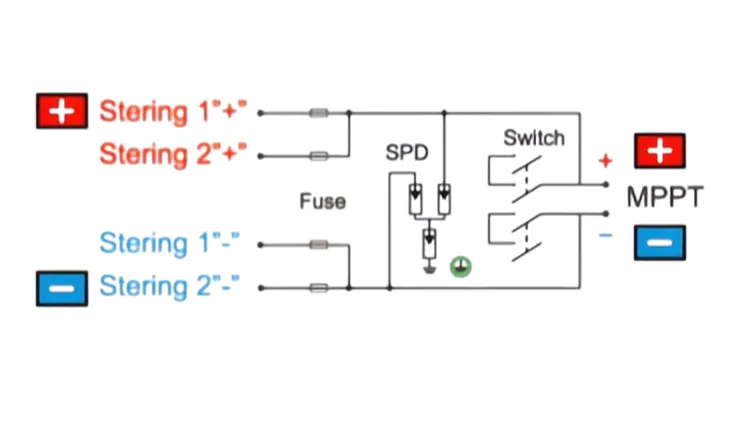

Schemat połączeń

Schemat połączeń skrzynki łączeniowej KNX5PV-H/B-2/1

Parametry techniczne

Parametr	Wartość
Model	KNX5PV-H/B-2/1
Zgodność z normami	EN IEC 61439-1:2021; EN IEC 61439-2:2021
Konfiguracja	2 wejścia / 1 wyjście
Napięcie znamionowe / maksymalne	1000 V DC (opcja 500 V DC)
Wbudowane zabezpieczenia	Rozłącznik izolacyjny DC lub DC MCB + bezpiecznik gPV w każdym stringu + Type 2 DC SPD
Maksymalny prąd zwarciowy na wejściu	16 A na string
Maksymalny prąd wyjściowy	32 A z rozłącznikiem / 63 A z DC MCB
Materiał obudowy	Trudnopalny poliwęglan (PC)
Stopień ochrony	IP65
Odporność na uderzenia	IK09
Wymiary (D × S × W)	296 × 230 × 120 mm
Temperatura pracy	od −20 °C do +60 °C
Wilgotność względna	Do 99% RH
Maksymalna wysokość montażu nad poziomem morza	2000 m
Sposób montażu	Montaż na ścianie

Normy i certyfikaty skrzynki łączeniowej PV DC KNX5PV-H/B-2/1

Normy & certyfikaty

Skrzynka KNX5PV-H/B-2/1 zaprojektowana jest zgodnie z EN IEC 61439-1:2021; EN IEC 61439-2:2021 i dostępna z certyfikatami TUV i CE. Dokumentacja certyfikacyjna może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.

Norma: EN IEC 61439-1:2021; EN IEC 61439-2:2021.
Certyfikaty: TUV, CE.
Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).

Wsparcie dostaw OEM i B2B skrzynki łączeniowej PV DC KNX5PV-H/B-2/1

Wsparcie dostaw OEM & B2B

KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w doborze produktów, a także zapewnia próbki, dokumentację techniczną i oferty handlowe.

Jeżeli konfiguracja KNX5PV-H/B-2/1 nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.

Próbki dostępne do oceny produktu.
Elastyczne ilości dla zakupów projektowych i B2B.
Wsparcie OEM i ODM dla odpowiednich projektów.
Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.

Poproś o wycenę

Często zadawane pytania

Do czego służy skrzynka łączeniowa KNX5PV-H/B-2/1?

Skrzynka KNX5PV-H/B-2/1 łączy wiele wejść stringów PV w jedno wyjście, z zabezpieczeniem bezpiecznikowym każdego stringu.

Jakie jest napięcie znamionowe?

Skrzynka KNX5PV-H/B-2/1 przeznaczona jest do instalacji o napięciu 1000 V DC.

Gdzie montowana jest skrzynka łączeniowa?

Montowana jest pomiędzy zestawem modułów fotowoltaicznych a falownikiem, zwykle na zewnątrz lub w osłoniętym miejscu.

Czy skrzynka łączeniowa zawiera ochronę przepięciową?

Opcjonalnie można zamontować ochronniki przepięciowe DC, aby zabezpieczyć instalację przed przepięciami atmosferycznymi.
