Rozdzielnica zbiorcza DC do instalacji PV 2 wejścia / 2 wyjścia 1000 V DC KNX5PV-H/B-2/2 Korlen
1000V · konsolidacja stringów PV i ochrona
Skrzynka łączeniowa PV DC KNX5PV-H/B-2/2 łączy wiele wejść stringów fotowoltaicznych w jedno wyjście, zabezpieczając każdy string bezpiecznikami oraz zapewniając ochronę przepięciową do 1000 V. Jej obudowa IP65 została zaprojektowana do instalacji fotowoltaicznych na zewnątrz.
KNX5PV-H/B-2/2 — PV DC Skrzynka łączeniowaPV DC Skrzynka łączeniowa 1000V 2 wejścia 2 wyjścia IP65 KNX5PV-H/B-2/2 Korlen
Stopień ochrony IP65
Ochrona bezpiecznikowa stringów
Bezpośrednio z fabryki
Kluczowe parametry
- Model — KNX5PV-H/B-2/2
- Napięcie — 1000V
- Normy — EN IEC 61439-1:2021; EN IEC 61439-2:2021
- Montaż — 35mm DIN rail (EN 60715)
- OEM / ODM — Możliwość indywidualnego brandingu i opakowań
Description
Skrzynka łączeniowa PV DC KNX5PV-H/B-2/2
1000V
Skrzynka łączeniowa PV DC KNX5PV-H/B-2/2 łączy wiele wejść stringów fotowoltaicznych w jedno wyjście, zabezpieczając każdy string bezpiecznikami oraz zapewniając ochronę przepięciową do 1000 V. Jej obudowa IP65 została zaprojektowana do instalacji fotowoltaicznych na zewnątrz.

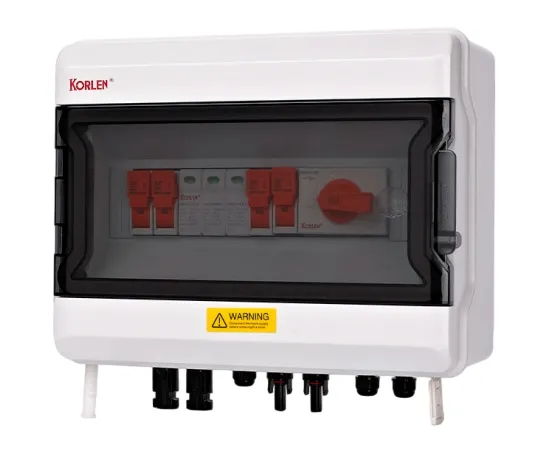

Zastosowania & ochrona obwodów
Skrzynka łączeniowa KNX5PV-H/B-2/2 upraszcza okablowanie instalacji fotowoltaicznej, łącząc wiele wejść stringów DC w jedno wyjście, z zabezpieczeniem bezpiecznikowym i opcjonalną ochroną przepięciową.
- Łączenie stringów fotowoltaicznych
- Łączenie i rozdzielanie w instalacjach solarnych
- Instalacje fotowoltaiczne na zewnątrz
- Komercyjne i wielkoskalowe projekty fotowoltaiczne
Konstrukcja & niezawodność działania
Skrzynka KNX5PV-H/B-2/2 ma wodoszczelną obudowę IP65, podstawki bezpiecznikowe stringów, zespół szyn zbiorczych i opcjonalny ochronnik przepięciowy DC SPD, a także fabrycznie okablowane zaciski zapewniające szybki montaż.
- Wiele wejść stringów z zabezpieczeniem bezpiecznikowym
- Obudowa IP65 do montażu zewnętrznego
- Opcjonalna ochrona przepięciowa DC
- Fabrycznie okablowana szyna zbiorcza zapewniająca szybki montaż

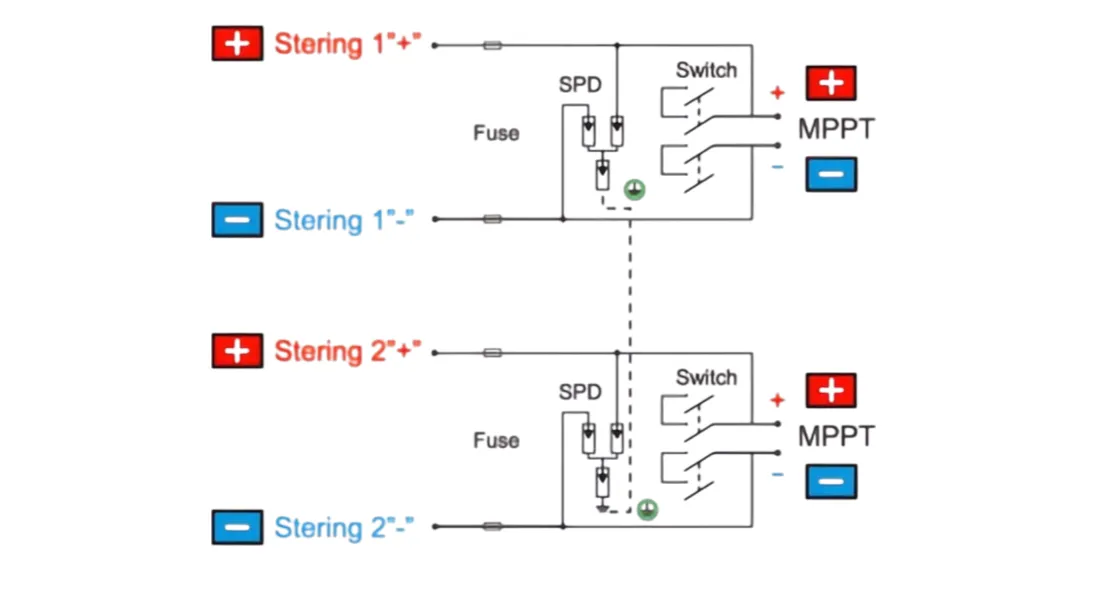

Schemat połączeń
Parametry techniczne
| Parametr | Wartość |
| Model | KNX5PV-H/B-2/2 |
| Zgodność z normami | EN IEC 61439-1:2021; EN IEC 61439-2:2021 |
| Konfiguracja | 2 wejścia / 2 wyjścia |
| Napięcie znamionowe / maksymalne | 1000 V DC (opcja 500 V DC) |
| Wbudowane zabezpieczenia | Rozłącznik izolacyjny DC lub DC MCB + bezpiecznik gPV w każdym stringu + Type 2 DC SPD |
| Maksymalny prąd zwarciowy na wejściu | 16 A na string |
| Maksymalny prąd wyjściowy | 32 A z rozłącznikiem / 63 A z DC MCB |
| Materiał obudowy | Trudnopalny poliwęglan (PC) |
| Stopień ochrony | IP65 |
| Odporność na uderzenia | IK09 |
| Wymiary (D × S × W) | 386 × 230 × 120 mm |
| Temperatura pracy | od −20 °C do +60 °C |
| Wilgotność względna | Do 99% RH |
| Maksymalna wysokość montażu nad poziomem morza | 2000 m |
| Sposób montażu | Montaż na ścianie |
Normy & certyfikaty
Skrzynka KNX5PV-H/B-2/2 zaprojektowana jest zgodnie z EN IEC 61439-1:2021; EN IEC 61439-2:2021 i dostępna z certyfikatami TUV i CE. Dokumentacja certyfikacyjna może być dostarczona zgodnie z wymaganiami projektu i rynku docelowego.
- Norma: EN IEC 61439-1:2021; EN IEC 61439-2:2021.
- Certyfikaty: TUV, CE.
- Stopień ochrony: IP20 (tam, gdzie ma zastosowanie).
Wsparcie dostaw OEM & B2B
KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w doborze produktów, a także zapewnia próbki, dokumentację techniczną i oferty handlowe.
Jeżeli konfiguracja KNX5PV-H/B-2/2 nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Próbki dostępne do oceny produktu.
- Elastyczne ilości dla zakupów projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępna dokumentacja techniczna i wsparcie certyfikacyjne.
Często zadawane pytania
Do czego służy skrzynka łączeniowa KNX5PV-H/B-2/2?
Skrzynka KNX5PV-H/B-2/2 łączy wiele wejść stringów PV w jedno wyjście, z zabezpieczeniem bezpiecznikowym każdego stringu.
Jakie jest napięcie znamionowe?
Skrzynka KNX5PV-H/B-2/2 przeznaczona jest do instalacji o napięciu 1000 V DC.
Gdzie montowana jest skrzynka łączeniowa?
Montowana jest pomiędzy zestawem modułów fotowoltaicznych a falownikiem, zwykle na zewnątrz lub w osłoniętym miejscu.
Czy skrzynka łączeniowa zawiera ochronę przepięciową?
Opcjonalnie można zamontować ochronniki przepięciowe DC, aby zabezpieczyć instalację przed przepięciami atmosferycznymi.
