Rozdzielnica stringowa PV DC 6 stringów / 2 wyjścia 1000 V DC KNX5PV-H/B-6/2 Korlen
1000V · Łączenie stringów i ochrona PV
Skrzynka łączeniowa PV DC KNX5PV-H/B-6/2 łączy wiele wejść stringowych z modułów fotowoltaicznych w jedno wyjście, chroniąc każdy string bezpiecznikami i zapewniając ochronę przepięciową do 1000V. Obudowa IP65 została zaprojektowana do pracy w zewnętrznych instalacjach fotowoltaicznych.
KNX5PV-H/B-6/2 — Skrzynka łączeniowa PV DCSkrzynka łączeniowa PV DC 1000V 6 wejść / 2 wyjścia IP65 KNX5PV-H/B-6/2 Korlen
Stopień ochrony IP65
Ochrona bezpiecznikowa każdego stringa
Bezpośrednio od producenta
Kluczowe parametry
- Model — KNX5PV-H/B-6/2
- Napięcie — 1000V
- Normy — EN IEC 61439-1:2021; EN IEC 61439-2:2021
- Montaż — szyna DIN 35mm (EN 60715)
- OEM / ODM — Możliwość indywidualnego oznakowania i opakowania
Description
KNX5PV-H/B-6/2 Skrzynka łączeniowa PV DC
1000V
Skrzynka łączeniowa PV DC KNX5PV-H/B-6/2 łączy wiele wejść stringowych z modułów fotowoltaicznych w jedno wyjście, chroniąc każdy string bezpiecznikami i zapewniając ochronę przepięciową do 1000V. Obudowa IP65 została zaprojektowana do pracy w zewnętrznych instalacjach fotowoltaicznych.

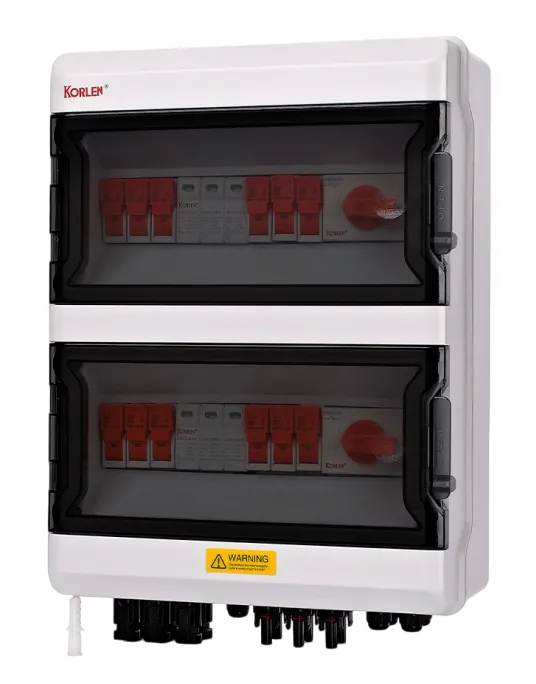

Zastosowania i ochrona obwodów
Skrzynka łączeniowa KNX5PV-H/B-6/2 upraszcza okablowanie instalacji fotowoltaicznej, łącząc wiele wejść stringowych DC w jedno wyjście, z ochroną bezpiecznikową i opcjonalną ochroną przepięciową.
- Łączenie stringów fotowoltaicznych
- Łączenie i rozdział instalacji fotowoltaicznych
- Zewnętrzne instalacje fotowoltaiczne
- Komercyjne i sieciowe projekty fotowoltaiczne

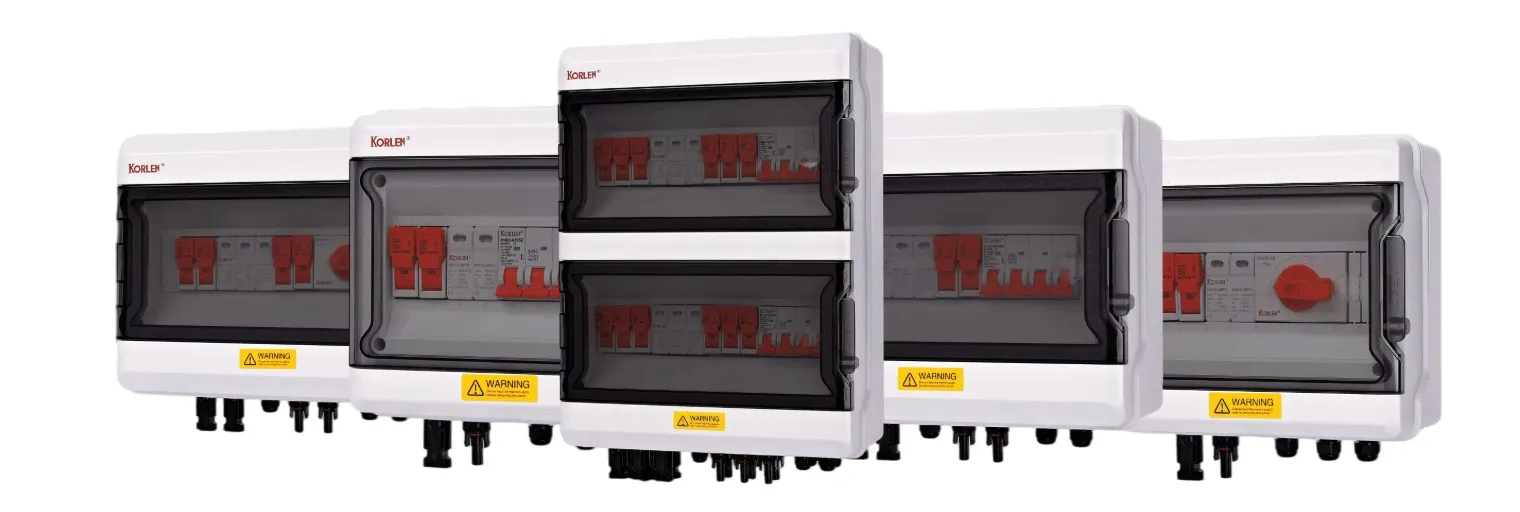

Budowa i niezawodność działania
Skrzynka KNX5PV-H/B-6/2 została wyposażona w wodoszczelną obudowę IP65, oprawki bezpiecznikowe na każdy string, szynę zbiorczą oraz opcjonalny ochronnik przepięciowy DC, a fabrycznie przygotowane zaciski przyspieszają montaż.
- Wiele wejść stringowych z ochroną bezpiecznikową
- Obudowa IP65 do pracy na zewnątrz
- Opcjonalna ochrona przepięciowa DC
- Szyna zbiorcza przygotowana do szybkiego montażu

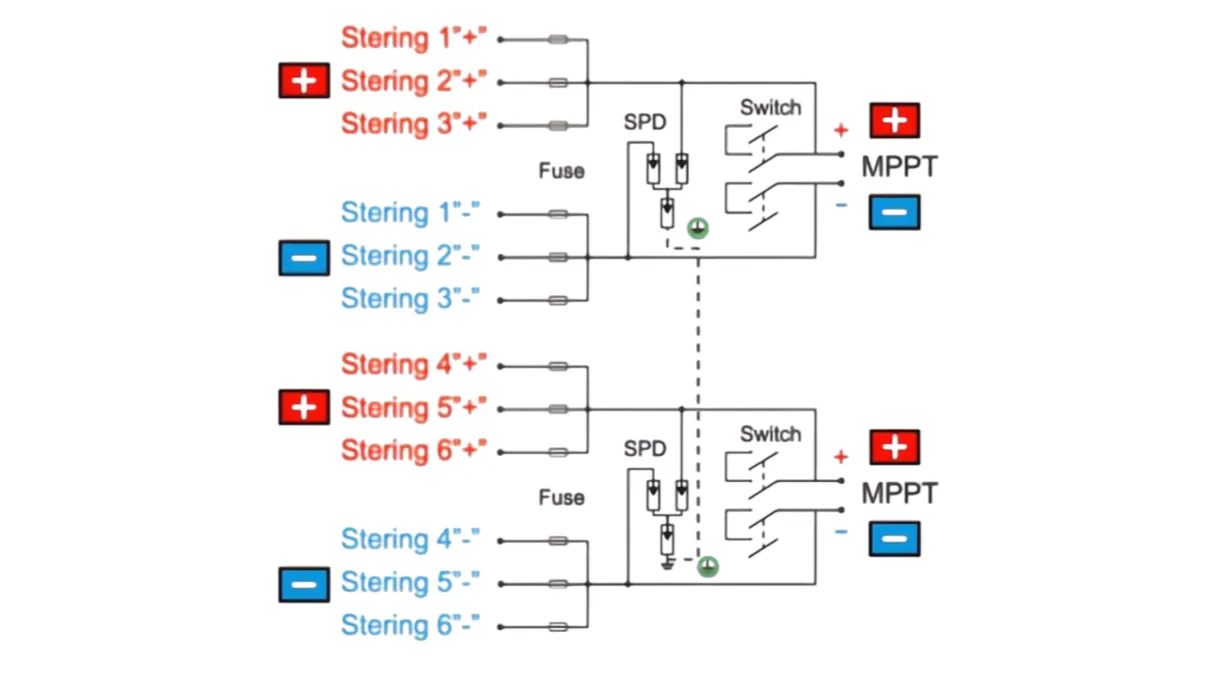

Schemat podłączeń
Parametry techniczne
| Parametr | Wartość |
| Model | KNX5PV-H/B-6/2 |
| Zgodność z normami | EN IEC 61439-1:2021; EN IEC 61439-2:2021 |
| Konfiguracja | 6 wejść / 2 wyjścia |
| Napięcie znamionowe / maksymalne | 1000 V DC (opcja 500 V DC) |
| Wbudowane zabezpieczenia | Rozłącznik izolacyjny DC lub DC MCB + bezpiecznik gPV na każdy string + Type 2 DC SPD |
| Maksymalny prąd zwarciowy na wejściu | 16 A na string |
| Maksymalny prąd wyjściowy | 32 A z rozłącznikiem izolacyjnym / 63 A z DC MCB |
| Materiał obudowy | Trudnopalny poliwęglan (PC) |
| Stopień ochrony | IP65 |
| Odporność na uderzenia | IK09 |
| Wymiary (dł. × szer. × wys.) | 296 × 390 × 130 mm |
| Temperatura pracy | −20 °C to +60 °C |
| Wilgotność względna | Do 99% RH |
| Maksymalna wysokość montażu | 2000 m |
| Sposób montażu | Montaż naścienny |
Normy i certyfikaty
Skrzynka KNX5PV-H/B-6/2 została zaprojektowana zgodnie z EN IEC 61439-1:2021; EN IEC 61439-2:2021 i jest dostępna z certyfikatami TUV oraz CE. Dokumentację certyfikacyjną można dostarczyć w zależności od wymagań projektu i rynku docelowego.
- Norma: EN IEC 61439-1:2021; EN IEC 61439-2:2021.
- Certyfikaty: TUV, CE.
- Stopień ochrony: IP20 (jeśli dotyczy).
Wsparcie OEM i dostaw B2B
Firma KORLEN wspiera dystrybutorów, producentów OEM, wykonawców instalacji elektrycznych oraz nabywców projektowych w zakresie doboru produktów, próbek, dokumentacji technicznej i wycen handlowych.
Jeśli konfiguracja KNX5PV-H/B-6/2 nie odpowiada Twojemu projektowi, prześlij nam wymagane parametry techniczne, ilość oraz rynek docelowy. Nasz zespół pomoże dobrać odpowiednią konfigurację.
- Dostępne próbki do oceny produktu.
- Elastyczne ilości przy zakupach projektowych i B2B.
- Wsparcie OEM i ODM dla odpowiednich projektów.
- Dostępne wsparcie w zakresie dokumentacji technicznej i certyfikatów.
Najczęściej zadawane pytania
Do czego służy skrzynka łączeniowa KNX5PV-H/B-6/2?
Skrzynka KNX5PV-H/B-6/2 łączy wiele wejść stringowych PV w jedno wyjście i zapewnia ochronę bezpiecznikową dla każdego stringa.
Jakie jest napięcie znamionowe?
Skrzynka KNX5PV-H/B-6/2 jest przeznaczona do instalacji DC o napięciu 1000V.
Gdzie montuje się skrzynkę łączeniową?
Montuje się ją między zestawem modułów fotowoltaicznych a falownikiem, zwykle na zewnątrz lub w miejscu osłoniętym.
Czy skrzynka łączeniowa zapewnia ochronę przepięciową?
Można w niej zamontować opcjonalne ochronniki przepięciowe DC, które zabezpieczą instalację przed przepięciami atmosferycznymi.
